HDA-T

Configuratore
Dati tecnici
Documenti
Caratteristiche & Applicazioni
Prodotti correlati
L060075.tif
HDA
Deckenkran 05703.tif
HDA
HDA
HDA

Ancorante sottosquadro per montaggio passante per carichi dinamici (zincato)

  • Configurazione testa: Filettato esternamente
  • Certificazioni/Risultati dei test: ETA, Fatica, Sismico
  • Carico a fatica: Sì

I clienti hanno cercato anche carichi elevati, tassello meccanico, sottosquadro, espansione o sismico.

Scegli le opzioni

Dimensione ancorante
  • M10
  • M12
  • M16
  • M20
Profondità di posa standard
  • 100 mm
  • 125 mm
  • 190 mm
  • 250 mm
Altezza max. di fissaggio con profondità di posa standard
  • 20 mm
  • 30 mm
  • 40 mm
  • 50 mm
  • 60 mm
  • 100 mm
Dimensioni della confezione
  • 2 pezzi
  • 4 pezzi
  • 8 pezzi
  • 12 pezzi
 Opzioni di prodotto
Quantità
Pacchi
Totale Pezzi
1
Non sei loggato

Effettua il login o registrati per visualizzare i prezzi a te dedicati.

Sconto netto
Da CHF 235.52

Dati tecnici

Configurazione testa
Filettato esternamente
Certificazioni/Risultati dei test
ETA, Fatica, Sismico
Carico a fatica
Sì
PROFIS Software
Sì
Tipo di fissaggio
Fissaggio passante

Documenti

Certificazione
Informazione tecnica
Brochure
Certificato
Dichiarazione prestazioni
Documentazione sulla sostenibilità
Istruzioni d'uso
pdf ETA_18/0974_HDA_undercut_anchor, inglese, tedesco [ 1.4 MB ]
pdf ETA 99/0009 per ancorante sottosquadro autofilettante HDA (ETAG 001-03, Option 1), francese, inglese [ 3 MB ]
pdf BZS D 09-601 per ancorante sottosquadro autofilettante HDA, inglese [ 1 MB ]
pdf BZS per HDA, tedesco [ 1 MB ]
pdf ETA-25/1043, HDA, collegamento acciaio-calcestruzzo, 120 anni, ML, inglese, francese, tedesco [ 4.5 MB ]

Caratteristiche & Applicazioni

Caratteristiche

  • Combina i vantaggi del tassello meccanico post-installato, cioè flessibilità e carico immediato avente le prestazioni di un prigioniero guidato e gettato in opera
  • Grazie alle minime forze di espansione, la distanza tra tasselli e bordi è ridotta al minimo
  • L'inserimento sottosquadro facilita un'installazione veloce e affidabile senza la necessità di un attrezzo sottosquadro separato o di operazioni supplementari
  • L'effetto di calettamento risultante mantiene fissato il tassello anche nel calcestruzzo fessurato sotto carico dinamico
  • Prodotto in base a un programma di garanzia di qualità nucleare NQA-1 con omologazioni complete

Applicazioni

  • Fissaggi ad uso intensivo relativi alla sicurezza, per tutti i carichi dinamici (carico antiurto, antisismico e di fatica) in calcestruzzo fessurato o non fessurato, comprese le applicazioni in impianti nucleari

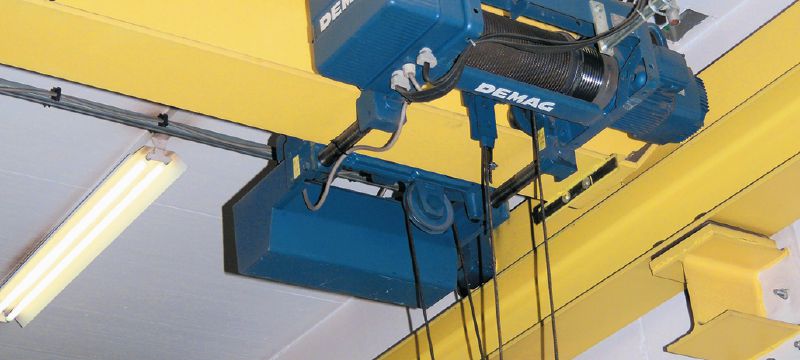

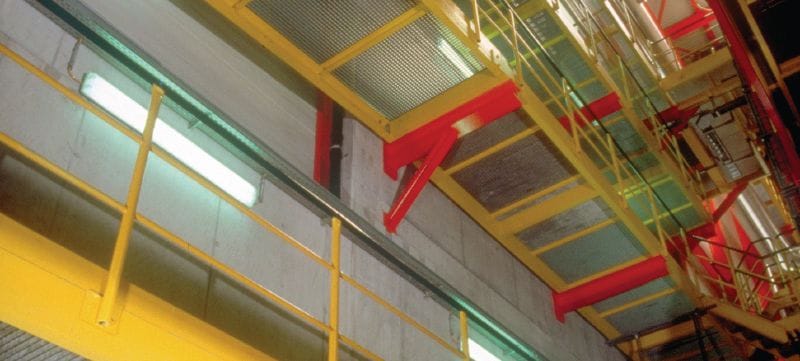

  • Fissaggi per il supporto di tubi pesanti, barriere di sicurezza, macchine industriali, binari per gru, strutture per dormitori, barriere di sicurezza, fissaggi tetto, guide ascensore, ammodernamento ponti ecc.

Per informazioni sull'approvazione o sul certificato, consultare i singoli articoli.
