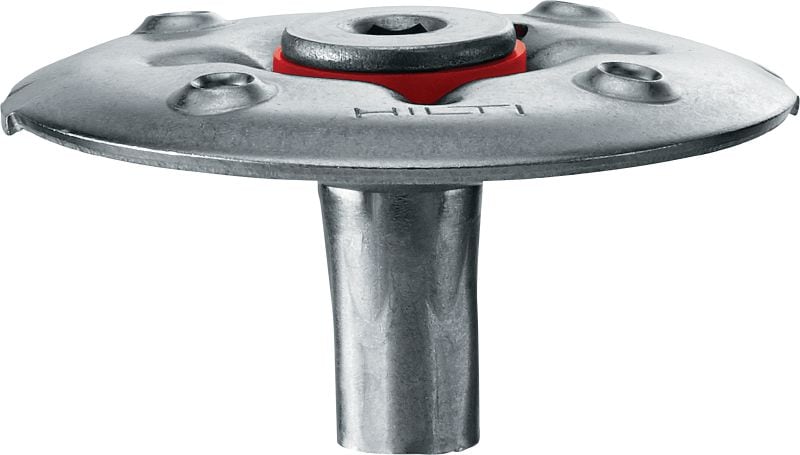

Flangia per fissaggio di grigliati per carichi elevati X-FCM-R HL (acciaio inox)

Configuratore
Dati tecnici
Documenti
Caratteristiche & Applicazioni
Prodotti correlati
L130781 (2556357)
L113886_cropped (196431)
L113879_cropped (196432)

Flangia per grigliati in acciaio inox per il fissaggio di griglie pavimento a carico elevato in ambienti molto corrosivi utilizzando perni filettati

  • Applicazione: Grigliatura
  • Approvazioni: ABS, BV, DNV GL, LR
  • Da utilizzare con (attrezzi): DX 460, DX 5, DX 6
Ultimate

I clienti hanno cercato anche fissaggio griglie, grigliati , fungo o flangia per griglie.

Scegli le opzioni

Altezza grigliato
  • 23 - 28 mm
  • 28 - 33 mm
  • 32 - 37 mm
  • 38 - 43 mm
  • 48 - 53 mm
Range delle larghezze grigliati
  • 18 - 44 mm
Protezione anticorrosione
  • Acciaio inox A4 (316) o equivalente
Dimensioni della confezione
  • 100 pezzi
 Opzioni di prodotto
Quantità
Pacchi
Totale Pezzi
1
Non sei loggato

Effettua il login o registrati per visualizzare i prezzi a te dedicati.

Sconto netto
Da CHF 1'200.00

Dati tecnici

Applicazione
Grigliatura
Approvazioni
ABS, BV, DNV GL, LR
Da utilizzare con (attrezzi)
DX 460, DX 5, DX 6
Protezione anticorrosione
Acciaio inox A4 (316) o equivalente
Condizioni Ambientali
Interno secco, Ambienti interni con condensa temporanea, Applicazioni esterne provvisorie, Ambiente esterno, rurale o urbano con basso inquinamento, Esterno con moderata concentrazione di inquinanti, Aree costiere, Esterno, aree con elevato inquinamento industriale
Spessore del materiale di base - min
8 mm
Classe di prodotti
Ultimate

Documenti

Informazione tecnica
Certificazione
Brochure
Documentazione
Dichiarazione prestazioni
Istruzioni d'uso
pdf Scheda tecnica X-FCM-R HL, inglese, tedesco, spagnolo, francese, italiano, polacco [ 4.3 MB ]
pdf Scheda tecnica X-BT-GR, X-BT-MR, inglese [ 2.7 MB ]

Caratteristiche & Applicazioni

Caratteristiche

  • Risparmio di manodopera - installazione di grigliati in meno passaggi rispetto ai morsetti tradizionali per grigliati e alla saldatura
  • Omologazioni e certificazioni - disponibilità di dati tecnici, report di prova e omologazioni
  • Non sono necessari interventi sulla superficie quando si fissano i grigliati all'acciaio con i perni filettati S-BT e X-BT
  • Le robuste linguette bloccanti sulla flangia ne impediscono l'allentamento o la rotazione
  • Riduzione dei rischi di inciampo - superficie antiscivolo e sporgenza ridotta al minimo sulle griglie di camminamento quando sono installate correttamente

Applicazioni

  • Fissaggio di grigliati all'acciaio in ambienti C5 altamente corrosivi, quali navi o installazioni offshore di petrolio e gas
  • Per grigliati sottoposti a elevati carichi di rottura alla trazione, come i grigliati ondulati
  • Fissaggio di grigliati in acciaio
  • Fissaggio di grigliati in plastica rinforzata con fibre (FRP)
  • Flangia per fissaggio grigliati per l'uso con perni filettati M8

Per informazioni sull'approvazione o sul certificato, consultare i singoli articoli.
