FISSAGGIO DEL SISTEMA DI AREAZIONE

Regole e requisiti generali

Please enter alternative text here (optional)
  • A partire da una lunghezza della galleria > 500 m di norma è necessaria l'areazione con ventilatori a getto. La sollecitazione è sia quasi statica che dinamica.
  • Con uno sviluppo di temperature fino a 450°C è necessaria una capacità di funzionamento di 2 ore.

Requisiti riguardanti l'areazione

In generale, occorre selezionare il mezzo di fissaggio a seconda del tipo di effetto e della durata dell'utilizzo. Secondo la nostra esperienza, i requisiti a questo riguardo sono i seguenti:

  • Sistema omologato (ETA)
  • Software di dimensionamento Profis Engineering incl. documentazione necessari
  • Sollecitazione in caso d'incendio - curva di carico d'incendio
  • Carico a fatica
  • Terremoto
  • Shock
  • Posizionamento rapido e sicuro
  • Possibilità di smantellamento dell'elemento di ancoraggio / riutilizzabilità
  • Requisiti speciali durante l'installazione (assenza di polvere, metodo di perforazione)
  • A seconda delle condizioni del Paese in questione, è richiesto A4 o HCR.
  • Sigillatura dei fori

Dimensionamento / Norme

  • Dimensionamento per carico statico e quasi statico secondo EN 1992-4
  • Dimensionamento per carico in fatica EN 1992-4 (Allegato D) oppure EOTA TR061
  • Dimensionamento per stress sismico secondo EN1992-4
  • Qualifica secondo EAD 330232-00-0601 (tasselli meccanici)
  • Qualifica secondo EAD 330499-00-0601 (tasselli chimici)
  • Qualifica secondo EAD 330250-00-0601 (carico in fatica)
  • Curve d'incendio differenti secondo i vari standard nazionali (ISO 834, HCM, RWS, ZTV-ING)
  • Stress da shock secondo direttiva di prova BZS

L'elemento di ancoraggio ottimale per i fissaggi di sistemi di areazione

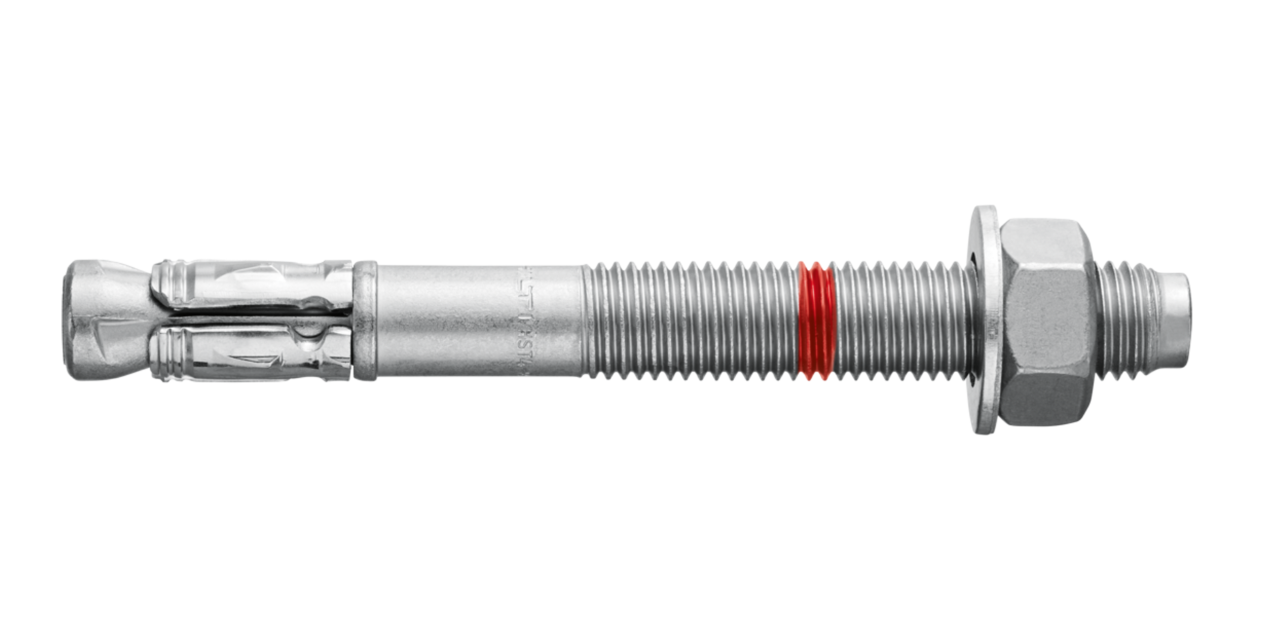

HST3-R

  • ETA-98/0001
  • Software di dimensionamento Profis Engineering incl. documentazione
  • Curve di carico d'incendio: ISO 834 e ZTV-ING
  • Terremoto per categorie C1 e C2
  • Rapporto di prova per stress da shock secondo direttiva BZS
  • Posizionamento rapido con tool AT
  • Posizionamento sicuro con tecnologia Hilti SafeSet
  • Smantellamento dell'elemento di ancoraggio non possibile
  • Idoneo per fori praticati con martello e dispositivo a diamante (ad esempio con carotatrici a diamante DD-30W e DD EC-1)
  • Materiale A4 e HCR (1.4529) disponibile
  • Sigillatura dei fori non possibile

Vai al prodotto HST3-R

Vai al prodotto HST-HCR

HVU-TZ + HAS-TZ + rondella di riempimento

  • ETA-03/0032
  • Software di dimensionamento Profis Engineering incl. documentazione
  • Curva di carico d'incendio: ISO 834 e ZTV-ING ABZ/abG per carico in fatica
  • Terremoto per categoria C1
  • Rapporto di prova per stress da shock secondo direttiva BZS
  • Posizionamento sicuro con tecnologia Hilti SafeSet, ancoranti chimici in fiala morbidi robusti e resistenti agli strappi in condizioni di cantiere, pertanto nessun rischio di rottura come nel caso delle capsule di vetro, tempo d'indurimento medio a 20°C: 30 min
  • Smontaggio del rivestimento della parete possibile
  • Smantellamento dell'elemento di ancoraggio non possibile
  • Idoneo ai fori praticati con martello
  • Materiale A4 e HCR disponibile
  • Sigillatura dei fori possibile

Vai al prodotto HVU-TZ

Vai al prodotto HAS-TZ

Vai al prodotto rondella di riempimento

Perforazione

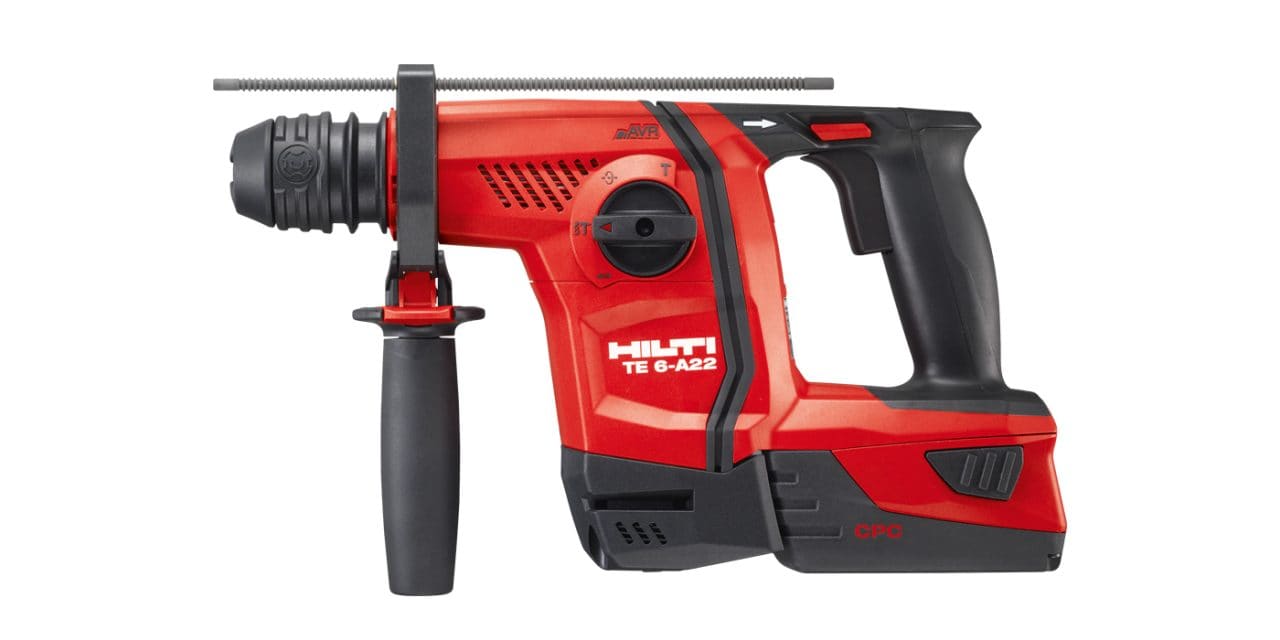

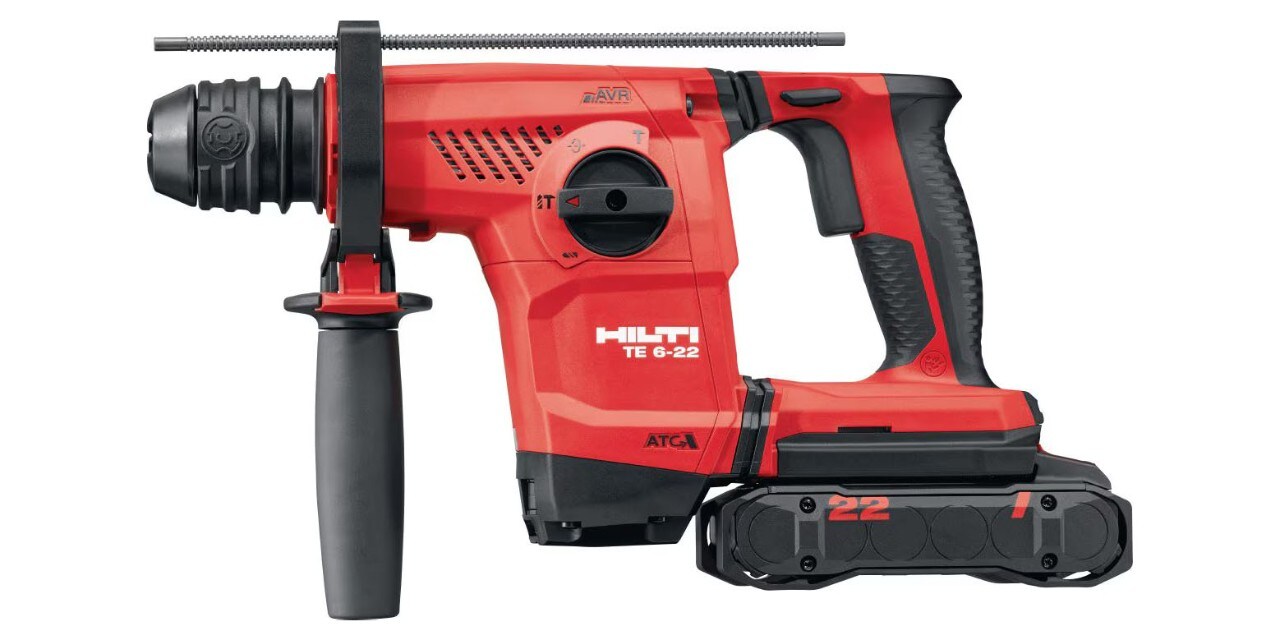

TE 6-A22 (04)

Perforatore a batteria (22 V) con morsetto a D resistente

Vai al prodotto

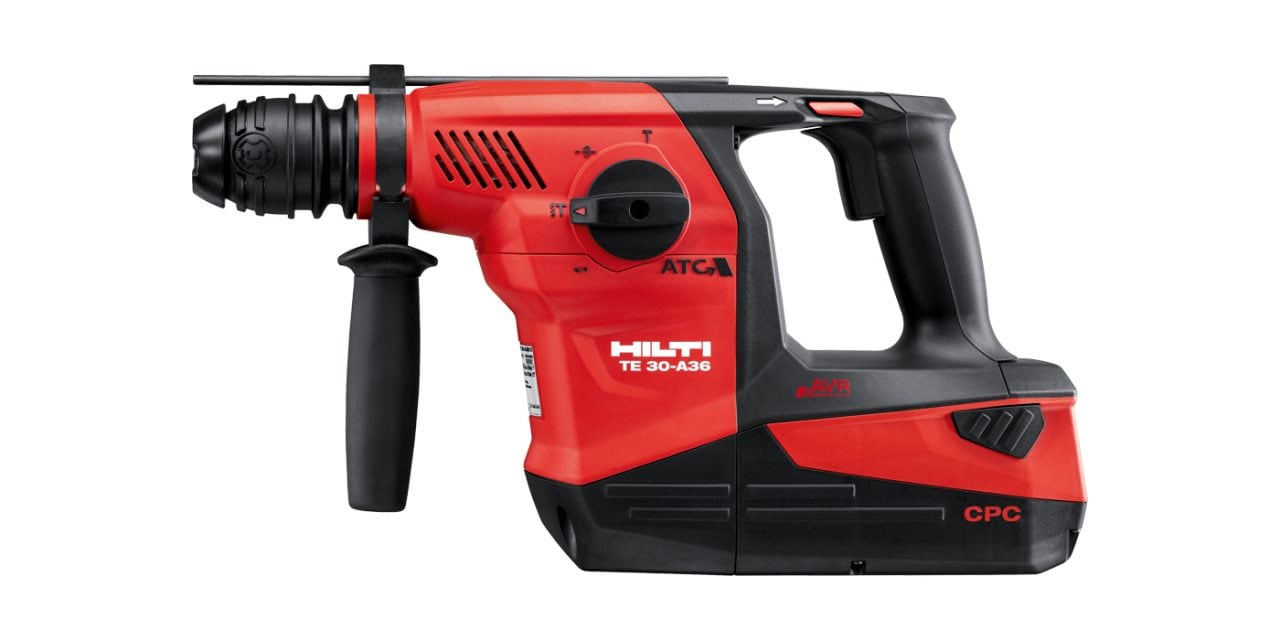

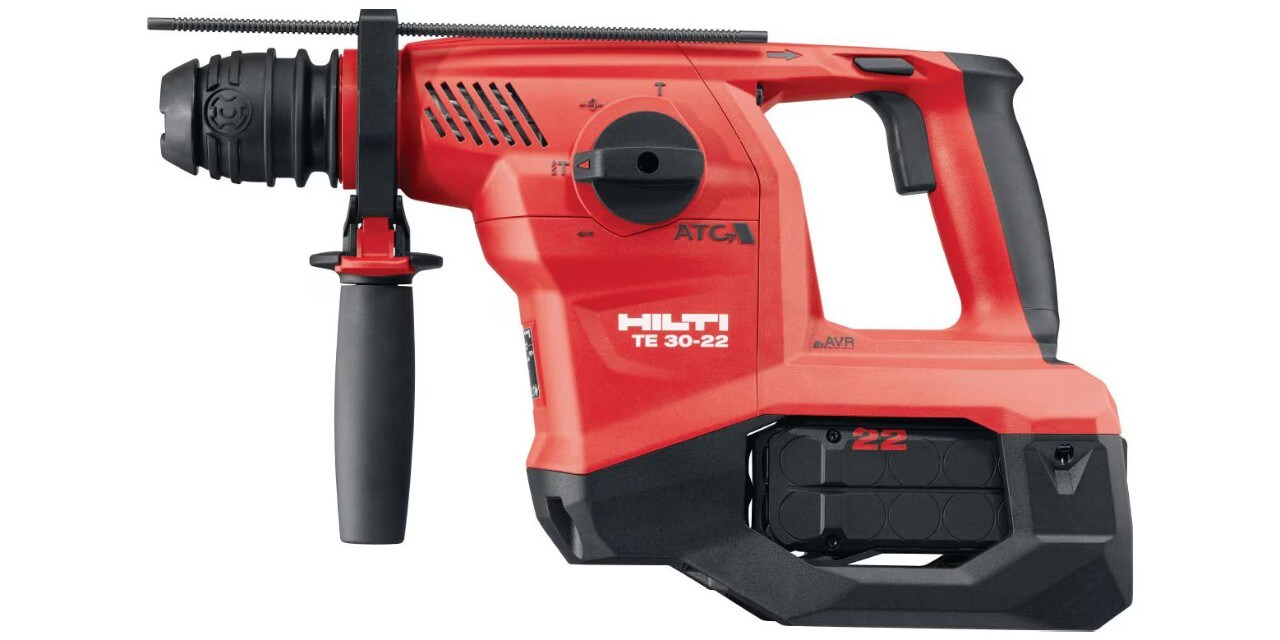

TE 30 – A36

Perforatore a batteria da 36 V per prestazioni superiori

Vai al prodotto

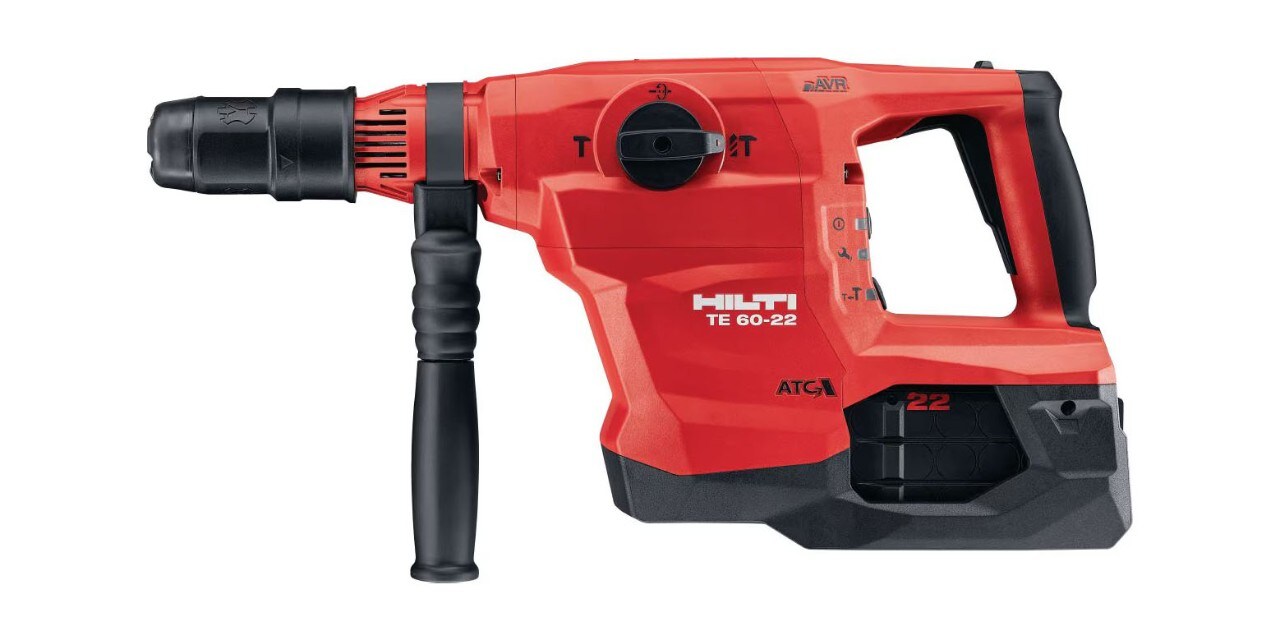

TE 60 – A36

Perforatore combinato a batteria SDS con riduzione attiva delle vibrazioni (AVR) e sistema elettronico di spegnimento rapido ATC (Active Torque Control) per lavori di foratura e scalpellatura intensivi nel calcestruzzo

Vai al prodotto

DD 30-W

Carotatrice a diamante per carotaggi manuali per tasselli per carichi pesanti e collegamenti di armature

Vai al prodotto

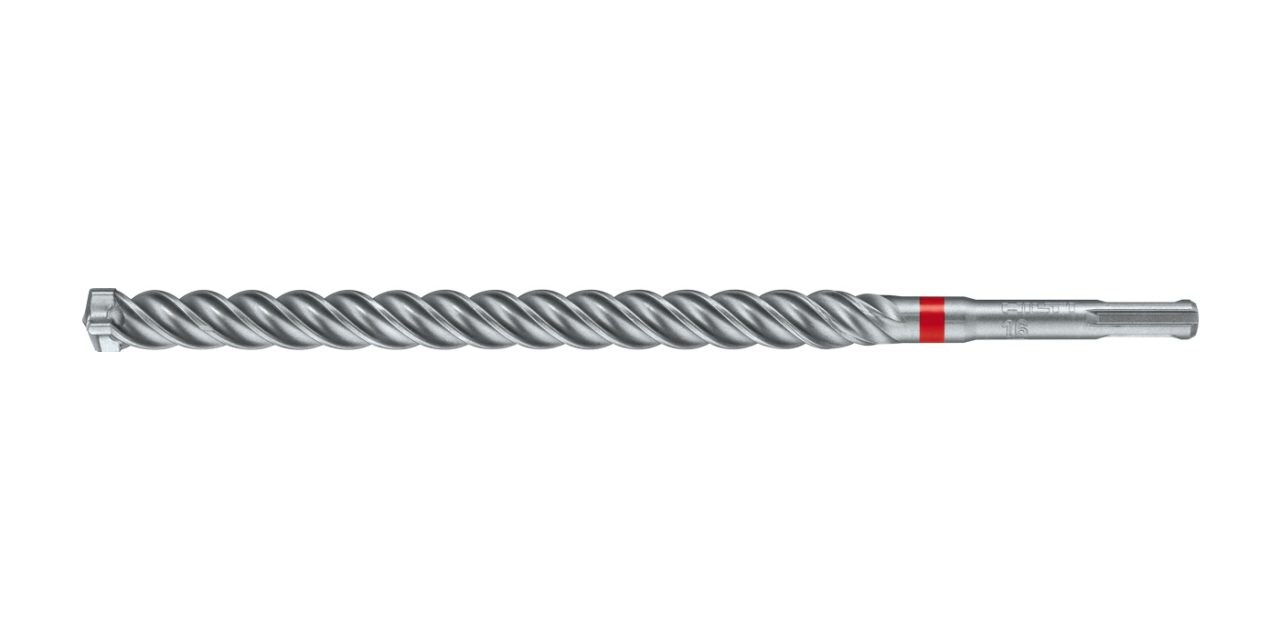

TE-CX (SDS PLUS)



Vai al prodotto

TE-CD (SDS PLUS)

Perforatore della massima qualità per una foratura pressoché priva di polvere

Vai al prodotto

Pulizia dei fori

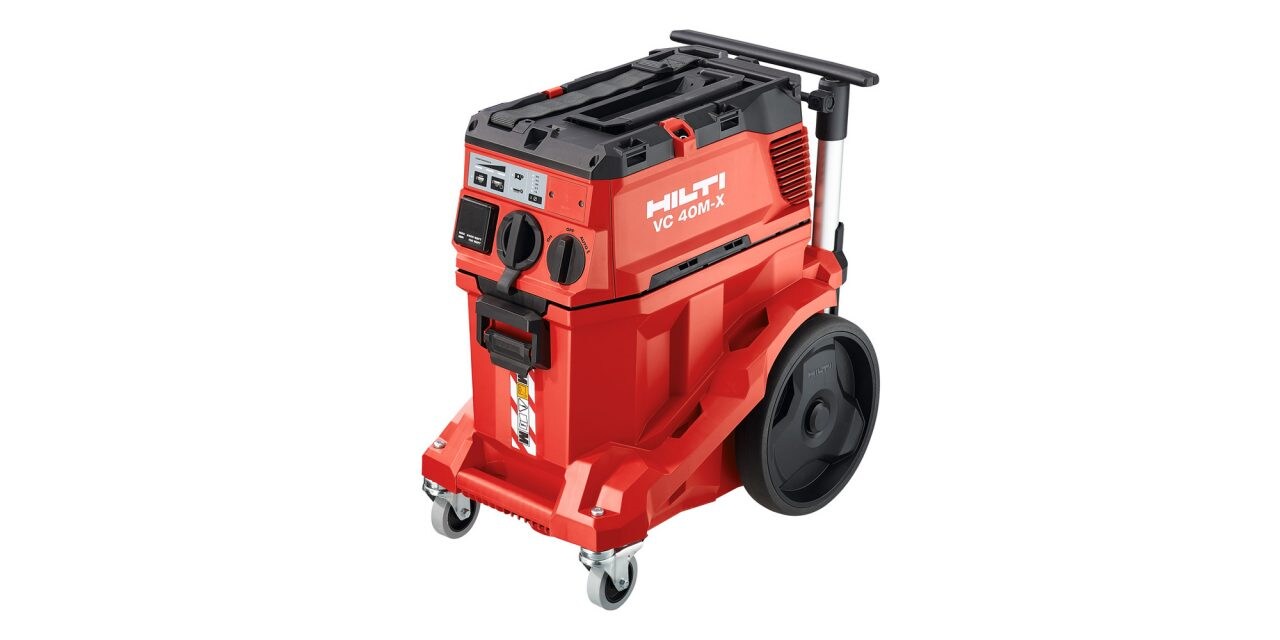

VC 40 - UM

Aspiratore universale con pulizia automatica del filtro per aspirare materiale secco e occasionalmente liquidi

Vai al prodotto

HIT-DL 14 – 55

Pompetta a soffietto

Vai al prodotto HIT-DL 14 – 55

HIT-RB 14 - 55

Pennello per pulire

Vai al prodotto HIT-RB 14 - 55

Posizionamento del tassello

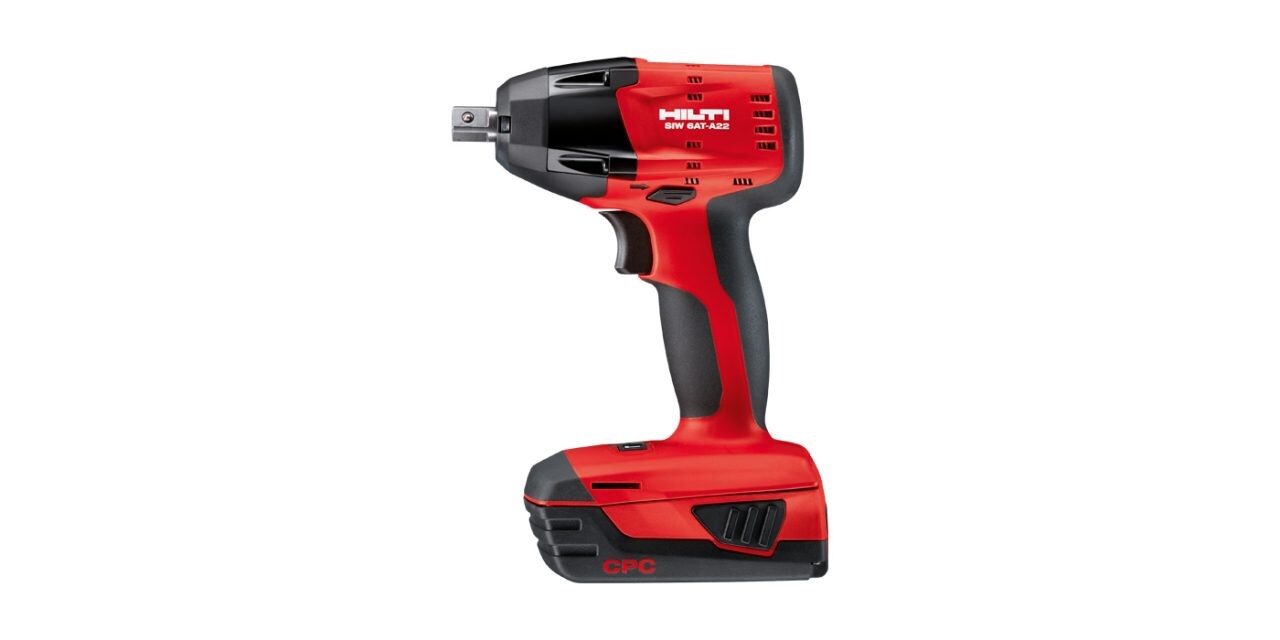

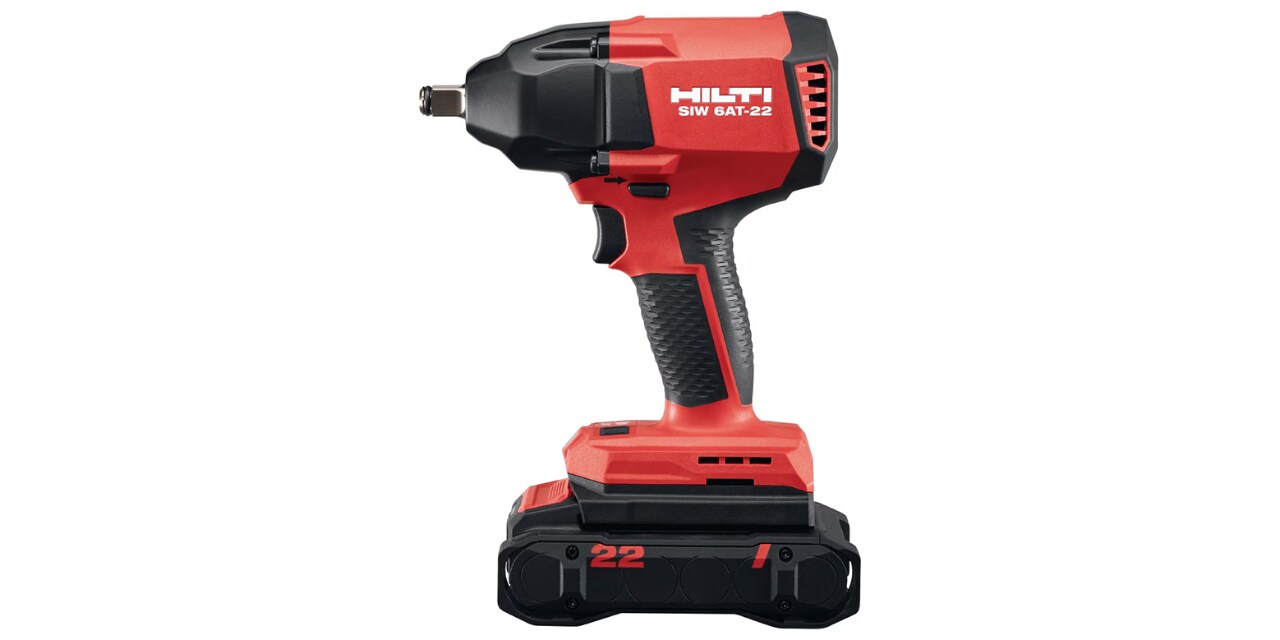

SIW 6AT-A22

Avvitatore a percussione 22 V

Vai al prodotto

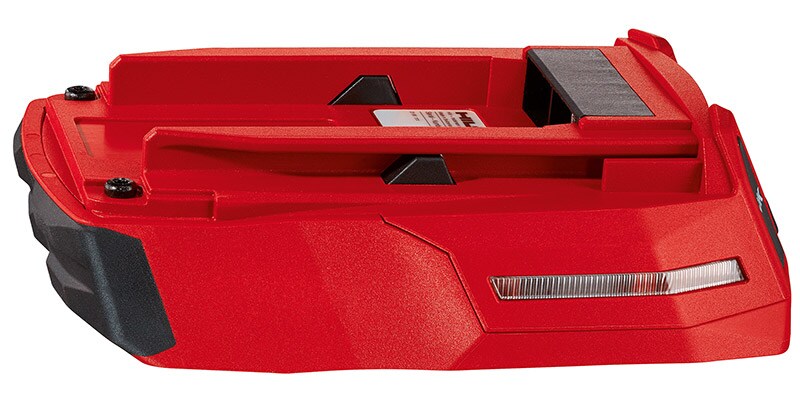

SI-AT-A22

Modulo coppia adattivo per SIW 6AT-A22 per l'ancoraggio e l'avvitatura secondo le omologazioni

Vai al prodotto

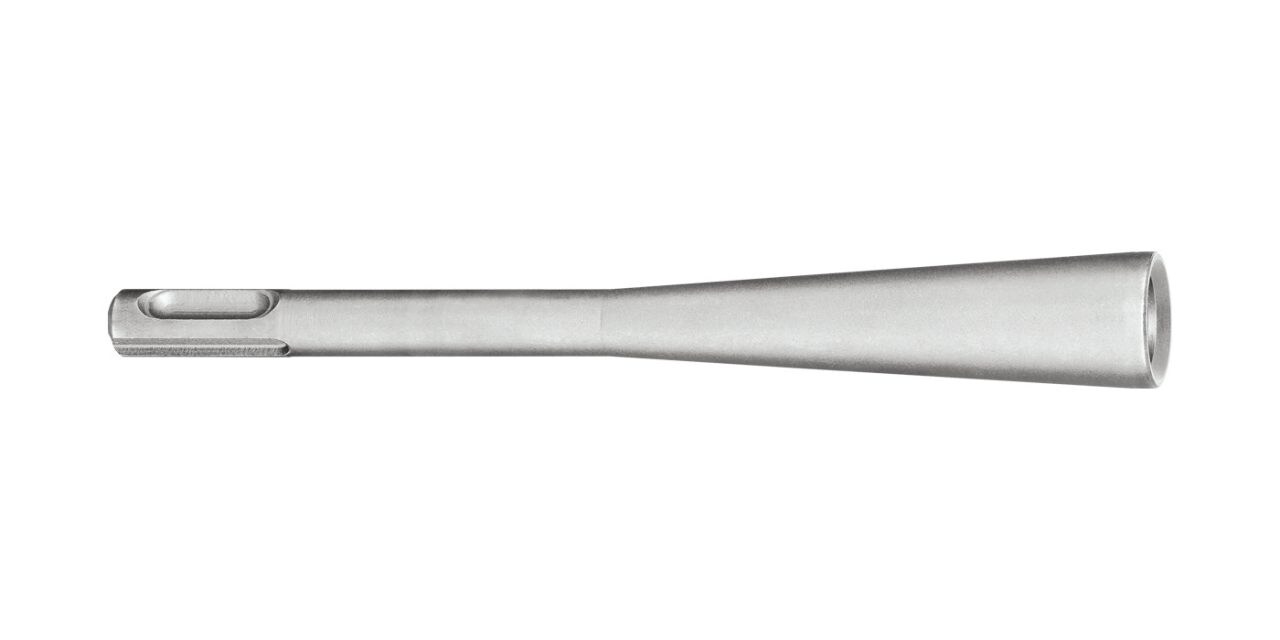

HS-SC

Utensile di posa HS-SC per HST3-R

Vai al prodotto

TE-Y-HDA-ST

Utensile di posa – necessario per la funzione di sottoquadro automatico dei tasselli a sottoquadro HDA

Vai al prodotto

Smantellamento del tassello

TE-C-HDA-RT

Attrezzo di smontaggio – per eliminare facilmente i tasselli a sottoquadro HDA
