Fissaggio temporaneo di areazione, illuminazione e dispositivi di misurazione

Regole e requisiti generali

Si distinguono tre applicazioni:

  • il fissaggio di sistemi areazione
  • il fissaggio di sistemi di illuminazione
  • il fissaggio di dispositivi di misurazione

Sistemi di areazione:

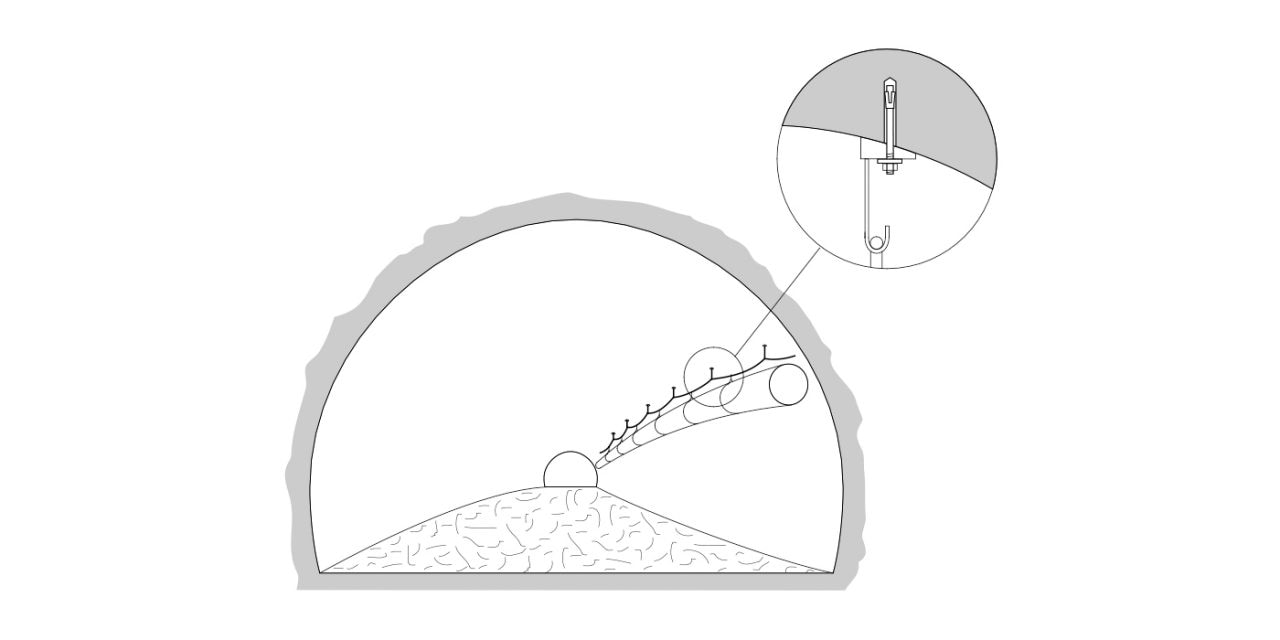

Durante i lavori di costruzione e di risanamento all'interno della galleria deve essere garantita areazione a sufficienza, al fine di ridurre i rischi per la salute a causa di bolle d'aria o carenza di ossigeno. L'areazione può essere anche utilizzata per raffreddare l'ambiente all'interno della galleria. I canali di areazione (tubi in plastica) per l'areazione temporanea durante la costruzione della galleria vengono normalmente fissati a un gancio in filo nel soffitto della galleria. In quanto fissaggio temporaneo spesso è possibile tralasciare i requisiti di resistenza alla corrosione.

Illuminazione:

Durante i lavori di costruzione e di risanamento all'interno della galleria occorre garantire illuminazione a sufficienza. In questo caso cavi e luci vengono fissati temporaneamente alla parete della galleria. In quanto fissaggio temporaneo è possibile tralasciare i requisiti di resistenza alla corrosione.

Dispositivo di misurazione:

Per la misurazione sul campo sono necessari benchmark e punti fissi lungo la galleria. Inoltre, vengono installati estensimetri per gestire la convergenza della sezione della galleria.

Requisiti riguardanti gli ancoraggi temporanei dei sistemi di areazione

Sistemi di areazione:

  • Il compito del mezzo di fissaggio consiste nel garantire la posizione delle tubazioni di areazione. Per via dell'utilizzo di norma temporaneo, è possibile ricorrere a un mezzo di fissaggio zincato. Per questa applicazione, relativamente al mezzo di fissaggio di norma non vi sono requisiti specifici. Come elemento di fissaggio di norma viene utilizzato un occhiello chiuso o aperto al quale viene agganciato o collegato il tubo di areazione.
  • Disponibilità diametro
  • Posizionamento rapido e sicuro
  • Requisiti speciali durante l'installazione (assenza di polvere, metodo di perforazione)
  • Per evitare macchie di ruggine può essere necessario A4
  • Requisiti speciali durante l'installazione (assenza di polvere, metodo di perforazione)

Illuminazione:

  • Il compito del mezzo di fissaggio consiste nel garantire la posizione approssimativa dell'illuminazione temporanea durante la fase di avanzamento. Per via dell'utilizzo temporaneo, è possibile ricorrere a un mezzo di fissaggio zincato. Per questa applicazione, relativamente al mezzo di fissaggio di norma non vi sono requisiti specifici.
  • Disponibilità diametro
  • Per evitare macchie di ruggine può essere necessario A4
  • Posizionamento rapido e sicuro
  • Requisiti speciali durante l'installazione (assenza di polvere, metodo di perforazione)

Dispositivo di misurazione:

  • Per via dell'utilizzo temporaneo, è possibile di norma ricorrere a un mezzo di fissaggio zincato. Per questa applicazione, relativamente al mezzo di fissaggio di norma non vi sono requisiti specifici.
  • Disponibilità diametro
  • Per evitare macchie di ruggine può essere necessario A4
  • Posizionamento rapido e sicuro
  • Requisiti speciali durante l'installazione (assenza di polvere, metodo di perforazione)

Dimensionamento / Norme

  • Dimensionamento per carico statico e quasi statico secondo EN 1992-4 possibile, tuttavia di norma non necessario per i fissaggi temporanei.

L'elemento di ancoraggio ottimale per i fissaggi temporanei di sistemi di illuminazione

HLC-EC M8x40

  • Dati tecnici per dimensioni M5-M16
  • Tassello premontato che garantisce un montaggio facile e rapido, variante occhiello (occhiello chiuso)
  • Solo fori praticati con perforatore, il pratico carattere marcatura nella bussola indica la punta necessaria
  • Disponibile in variante zincata, A4 non disponibile

HLC-EO M8x40

  • Dati tecnici per dimensioni M5-M16
  • Tassello premontato che garantisce un montaggio facile e rapido
  • Solo fori praticati con perforatore, il pratico carattere marcatura nella bussola indica la punta necessaria
  • Disponibile in variante zincata, A4 non disponibile

L'elemento di ancoraggio ottimale per i fissaggi temporanei di sistemi di illuminazione

HSA (M6)

  • ETA-11/0374
  • Software di dimensionamento Profis Engineering incl. Documentazione
  • Posizionamento rapido con tool AT, tecnologia Hilti SafeSet
  • Idonea a fori praticati con perforatore
  • Materiale A2, A4 e zincato disponibile

Vai al prodotto

HUS3-P6

  • ETA-13/1038
  • Omologazione DiBt (Z-21.8-2018) per riutilizzabilità nel calcestruzzo fresco per applicazioni temporanee
  • Software di dimensionamento Profis Engineering incl. documentazione
  • Vite regolabile
  • Disponibile in variante zincata, A4 non disponibile
  • Carico immediato
  • Posizionamento affidabile e sicuro, produttività maggiore grazie al minor numero di fori e di fasi di lavoro rispetto ai tiranti tradizionali
  • Il tassello a espansione HUS3-P permette di smontare facilmente il mezzo di fissaggio e riutilizzarlo nel progetto di galleria successivo.

Vai al prodotto

Sistemi di installazione

Sistemi di installazione MQ

  • Software di dimensionamento Profis Installation incl. documentazione
  • Dimensionamento incendio e shock possibile con valutazione ingegneristica da parte di Hilti
  • Seismik - valutazione ingegneristica da parte di Hilti possibile
  • Riutilizzabilità
  • Disponibile in acciaio zincato mediante elettrolisi, zincato a caldo e flessibilità, A2 / A4 Ideale per tunnel di sicurezza, vani tecnici e centrali.
  • Punti fissi e punti flottanti disponibili per il controllo della deformazione delle tubature
  • Flessibilità nel montaggio e la pianificazione
  • Prefabbricazione possibile
  • Nessuna saldatura

Vai al prodotto MQ

Sistemi di installazione MI

  • CE marking con EN 1090 fino a EXC2
  • Software di dimensionamento Profis Installation incl. documentazione
  • Seismik - valutazione ingegneristica da parte di Hilti possibile
  • Dimensionamento incendio shock possibile con valutazione ingegneristica da parte di Hilti
  • Riutilizzabilità
  • Zincato a caldo EN ISO 1461
  • Carichi elevati
  • Flessibilità nel montaggio e la pianificazione
  • Prefabbricazione possibile
  • Nessuna saldatura

Vai al prodotto MI

L'elemento di ancoraggio ottimale per i fissaggi temporanei di dispositivi di misurazione

HST2

  • ETA-15/0435
  • Software di dimensionamento Profis Engineering incl. documentazione
  • Disponibile in dimensioni M8 e M16
  • Posizionamento rapido con modulo AT, Posizionamento sicuro con tecnologia Hilti SafeSet
  • Idoneo per fori praticati con perforatore e dispositivo a diamante (ad esempio con carotatrici a diamante DD-30W e DD EC-1), le punte cave TE-CD permettono inoltre un ambiente di lavoro privo di polvere
  • Materiale A4 e zincato disponibile


Vai al prodotto

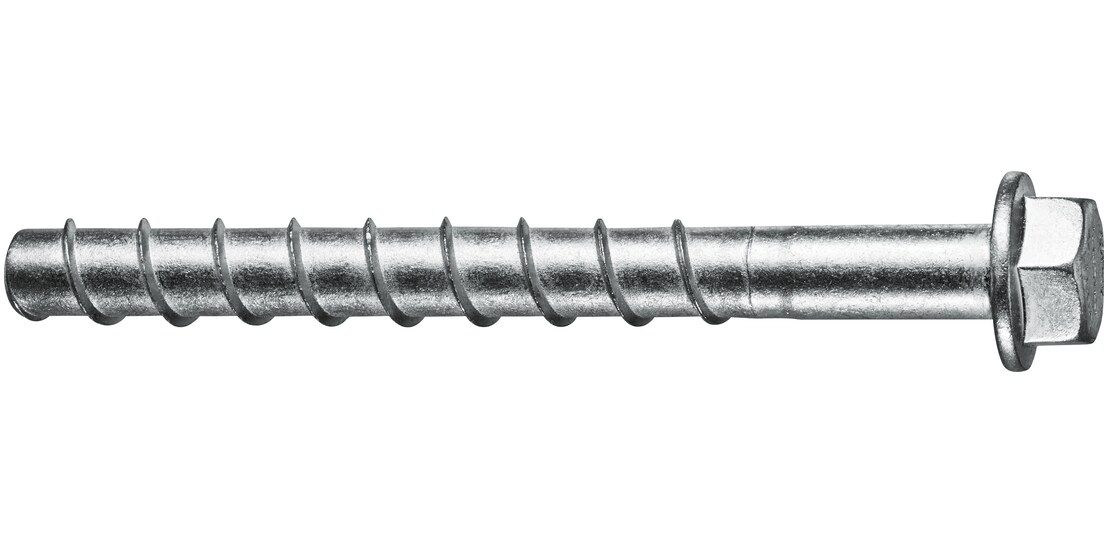

HUS3

  • ETA-13/1038
  • Omologazione DiBt (Z-21.8-2018) per riutilizzabilità nel calcestruzzo fresco per applicazioni temporanee
  • Software di dimensionamento Profis Engineering incl. documentazione
  • Vite regolabile
  • A4 disponibile come HUS-HR, HUS3 con Multilayer Coating disponibile (HUS HF)
  • Carico immediato
  • Posizionamento affidabile e sicuro, produttività maggiore grazie al minor numero di fori e di fasi di lavoro rispetto ai tiranti tradizionali
  • Il tassello a espansione HUS3 permette di smontare facilmente il mezzo di fissaggio e riutilizzarlo nel progetto di galleria successivo.


Vai al prodotto

HIT 1

  • ETA-17/0005
  • Posizionamento affidabile e rapido, elevata produttività grazie al tempo d'indurimento breve.

Vai al prodotto

Foratura e irruvidimento

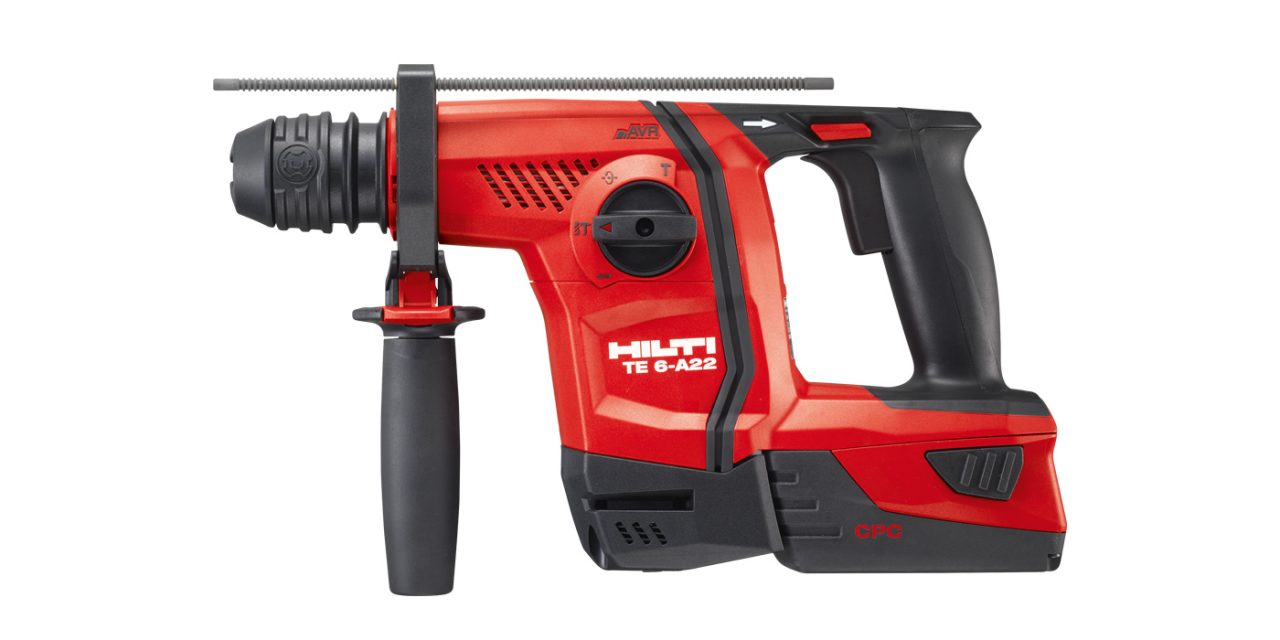

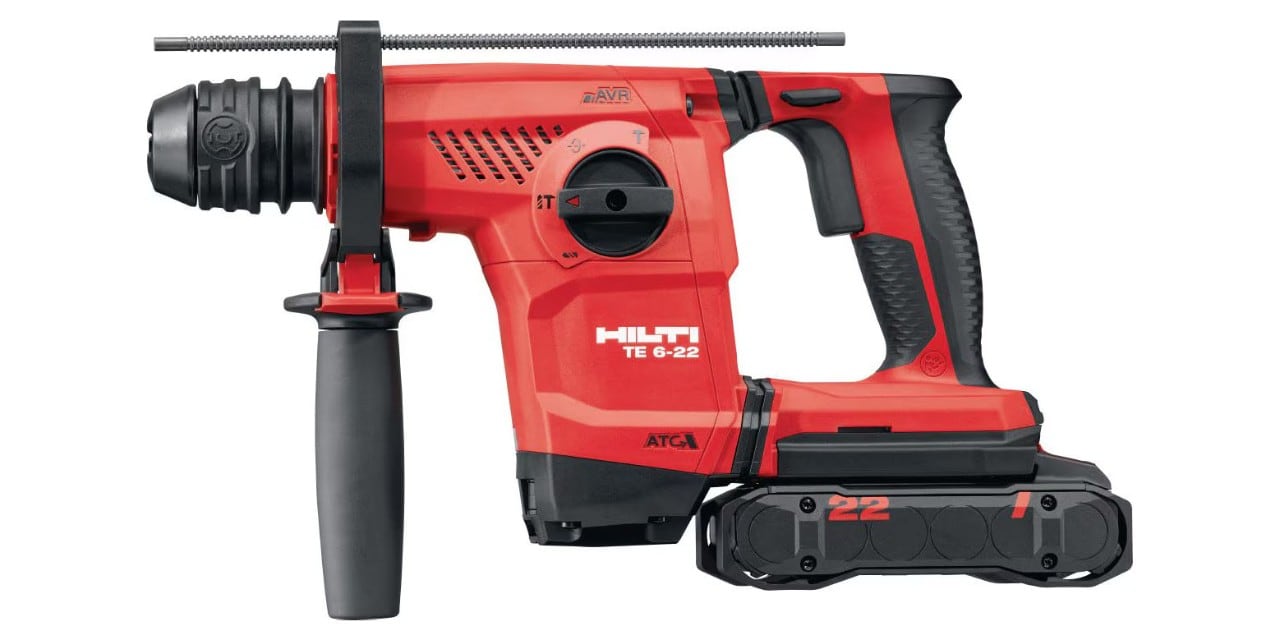

TE 6-A22 (04)

Perforatore a batteria (22 V) con morsetto a D resistente

Vai al prodotto

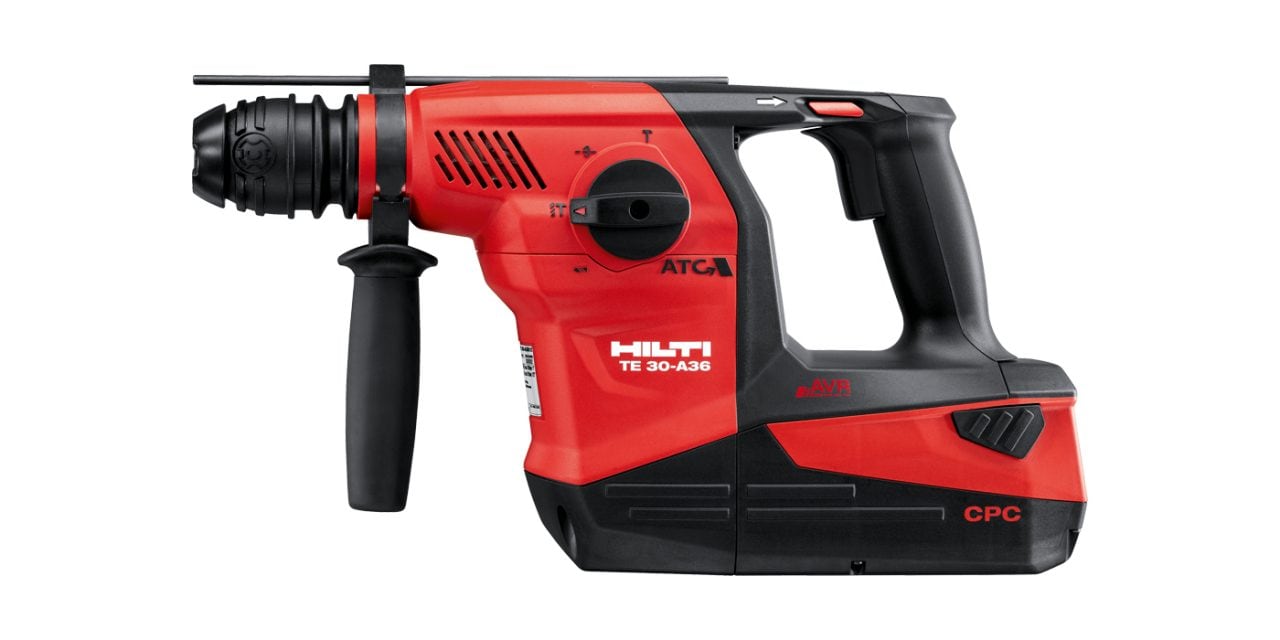

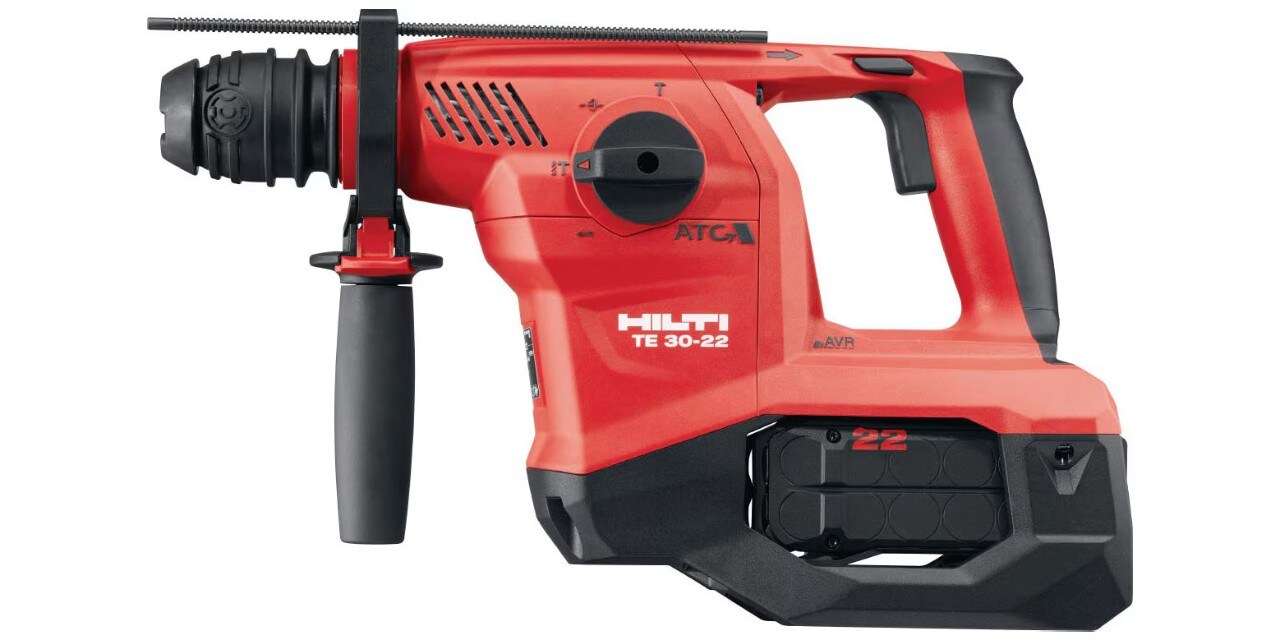

TE 30 – A36

Perforatore a batteria da 36 V per prestazioni superiori

Vai al prodotto

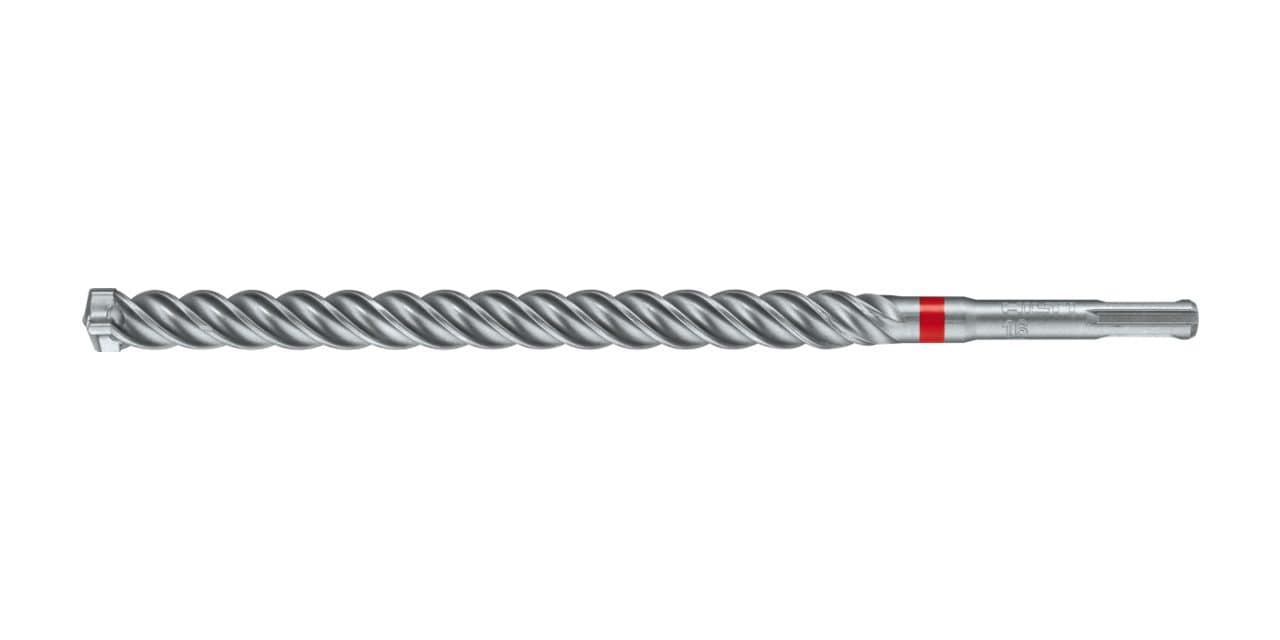

TE-CX (SDS PLUS)

Punta 6 mm

Vai al prodotto

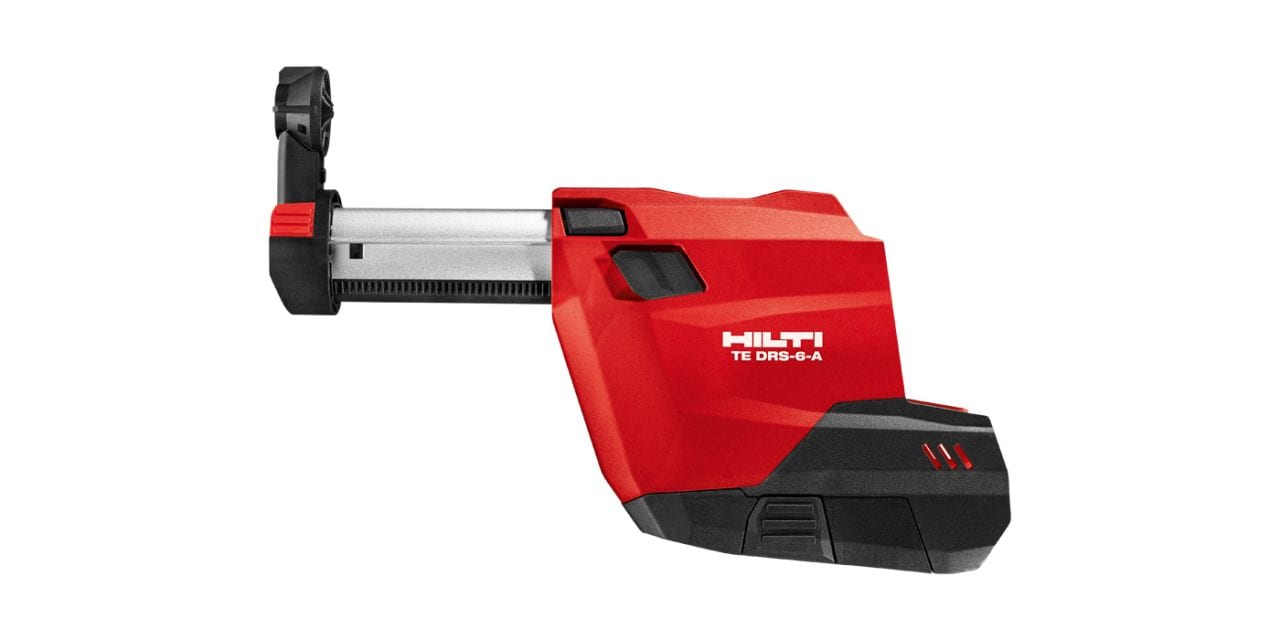

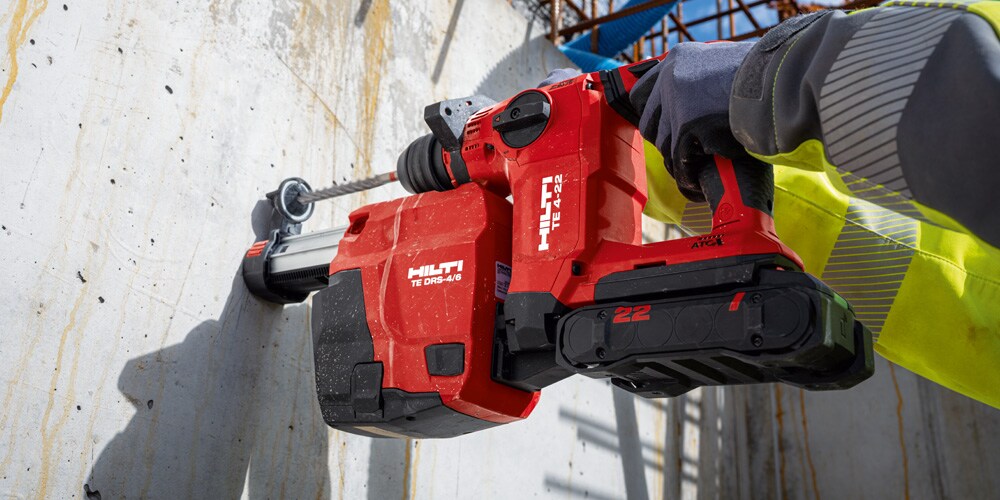

TE DRS-6-A (02)

Aspirazione integrata per rimuovere la polvere comodamente

Vai al prodotto

TE-CD (SDS PLUS)

Perforatore della massima qualità per una foratura pressoché priva di polvere

Vai al prodotto

Pulizia dei fori

VC 40 - UM

Aspiratore universale con pulizia automatica del filtro per aspirare materiale secco e occasionalmente liquidi

Vai al prodotto

HIT-DL 14 – 55


Pompetta a soffietto

Vai al prodotto

HIT-RB 14 - 55

Pennello per pulire

Vai al prodotto

Posizionamento del tassello

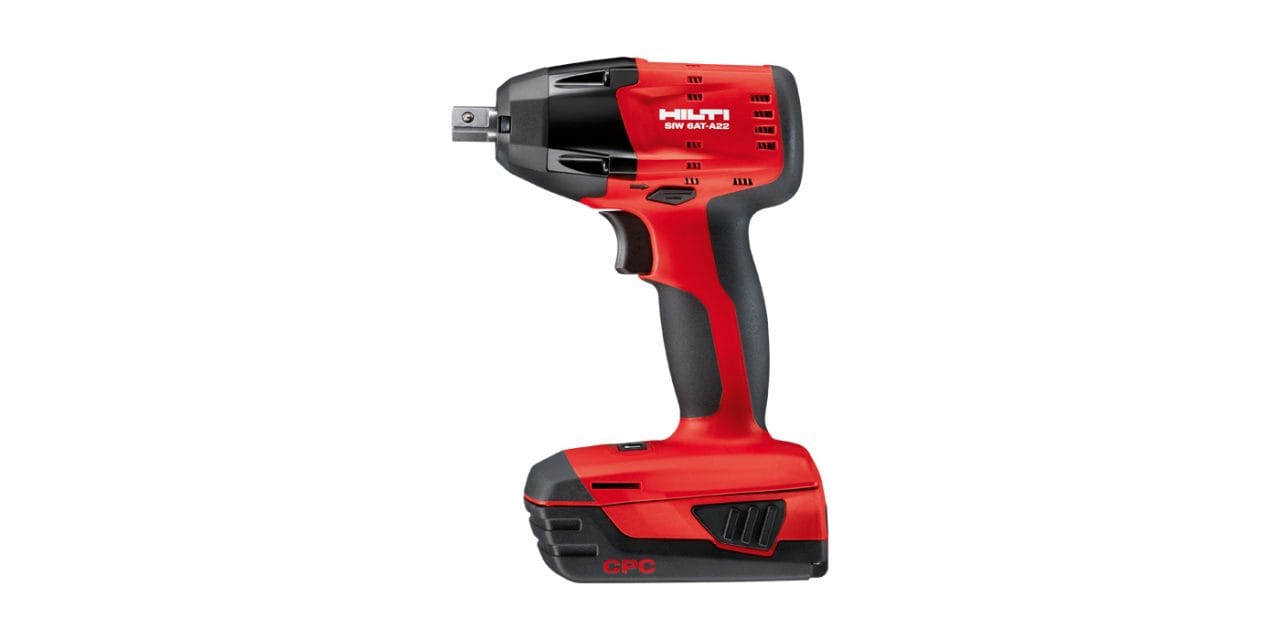

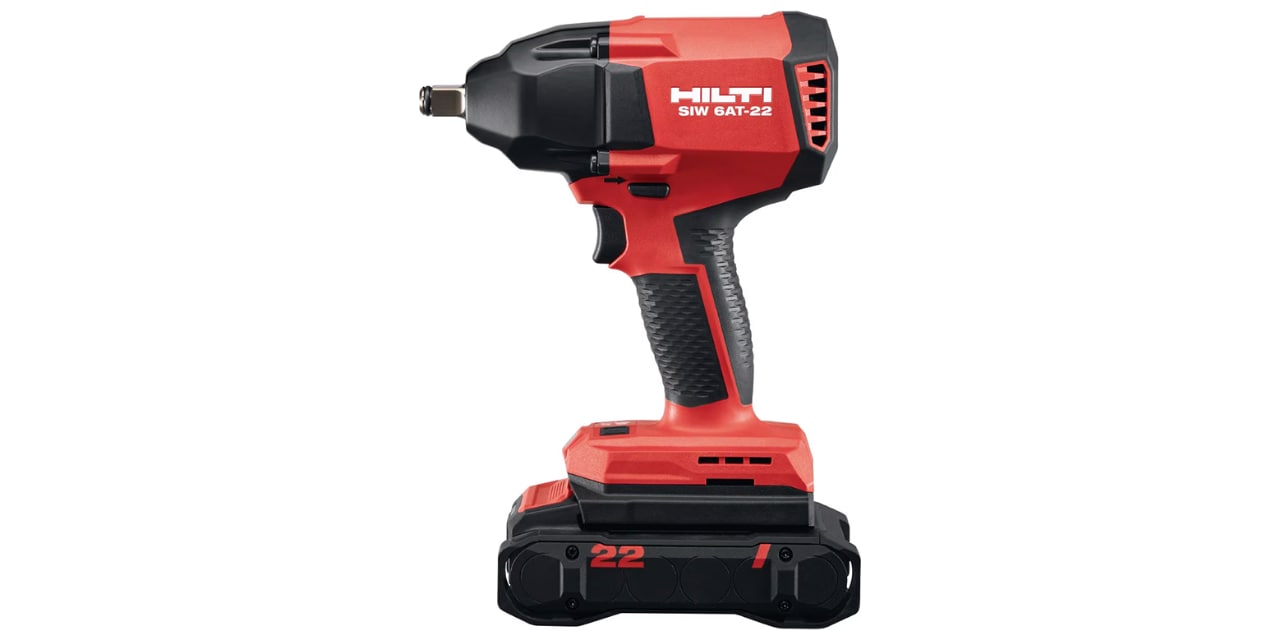

SIW 6AT-A22

Avvitatore a percussione 22 V

Vai al prodotto

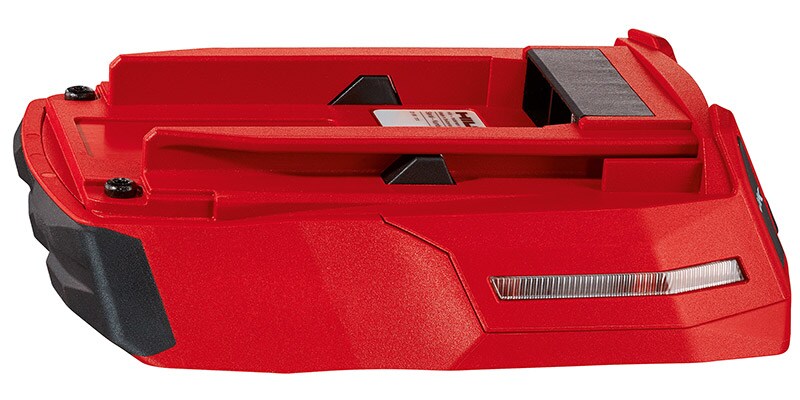

SI-AT-A22

Modulo coppia adattivo per SIW 6AT-A22 per l'ancoraggio e l'avvitatura secondo le omologazioni

Vai al prodotto

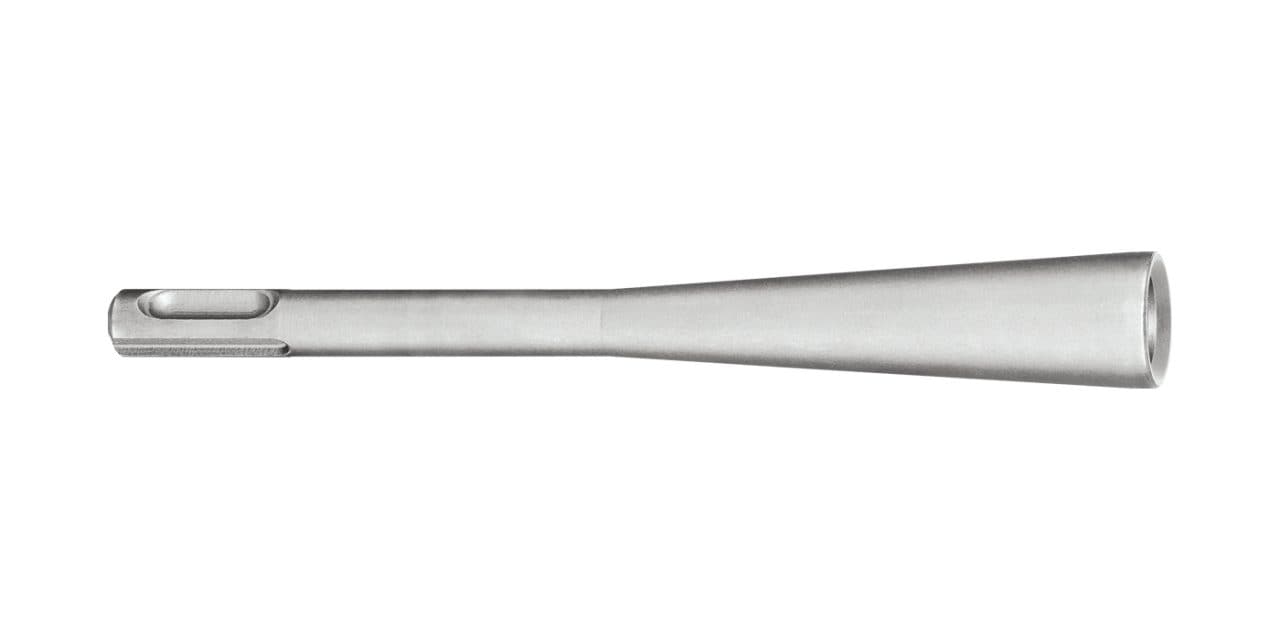

HS-SC

Utensile di posa HS-SC per HST3-R

Vai al prodotto

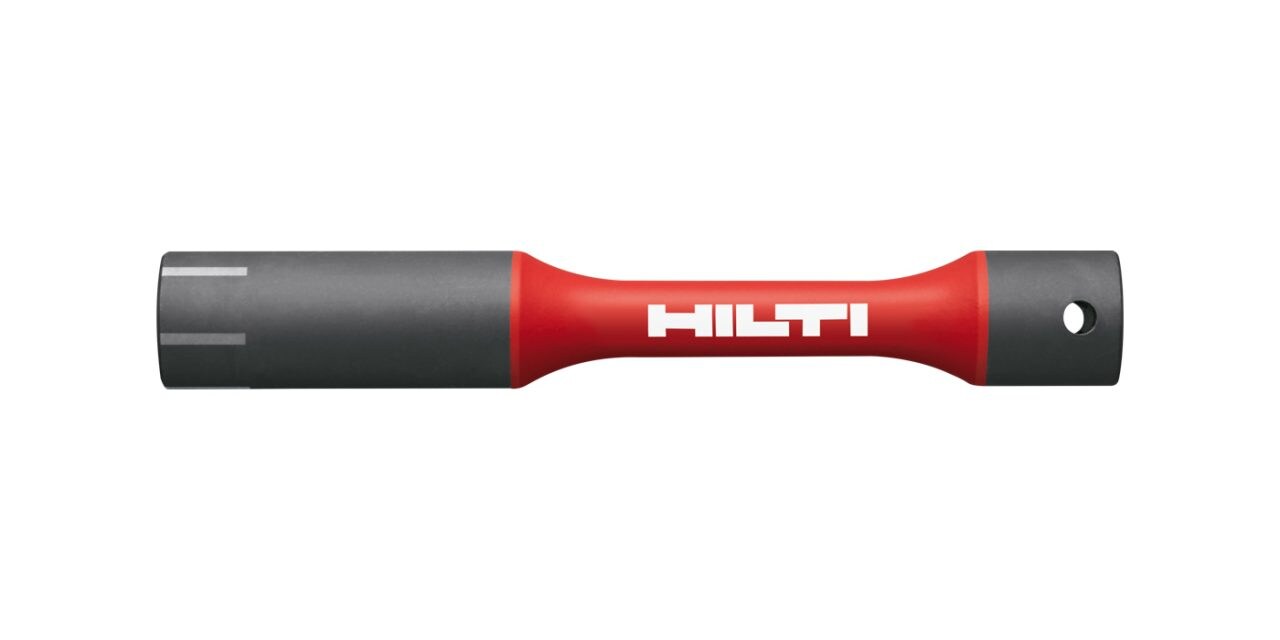

S-TB

Chiave a bussola dinamometrica per il posizionamento di tasselli HSA

Vai al prodotto
