Fissaggi temporanei di cavi e tubi

Regole e requisiti generali

Please enter alternative text here (optional)
  • I cavi ad alta e bassa tensione, le tubature d'acqua o i condotti d'aria ad alta pressione necessari per i lavori all'interno della galleria devono essere temporaneamente fissati alle pareti della galleria. In particolare nelle gallerie di grande lunghezza o in quelle che vengono realizzate con avanzamento TBM, di norma l'installazione temporanea è molto complessa.
  • Di norma vengono utilizzati dei sostegni speciali dotati di diversi ganci.

Requisiti relativi agli ancoraggi di fissaggi temporanei di cavi e tubi

  • Sistema omologato (ETA)
  • Software di dimensionamento e documentazione necessari
  • Per via dell'utilizzo temporaneo, è possibile di norma ricorrere a un mezzo di fissaggio zincato. Per questa applicazione, relativamente al mezzo di fissaggio di norma non vi sono requisiti specifici.
  • Per evitare macchie di ruggine può essere necessario A4
  • Posizionamento rapido e sicuro
  • Requisiti speciali durante l'installazione (assenza di polvere, metodo di perforazione)
  • Sigillatura dei fori



Dimensionamento / Norme

  • Dimensionamento per carico statico e quasi statico secondo EN 1992-4 possibile, tuttavia di norma non necessario per i fissaggi temporanei.

L'elemento di ancoraggio ottimale per i fissaggi temporanei di cavi e tubi

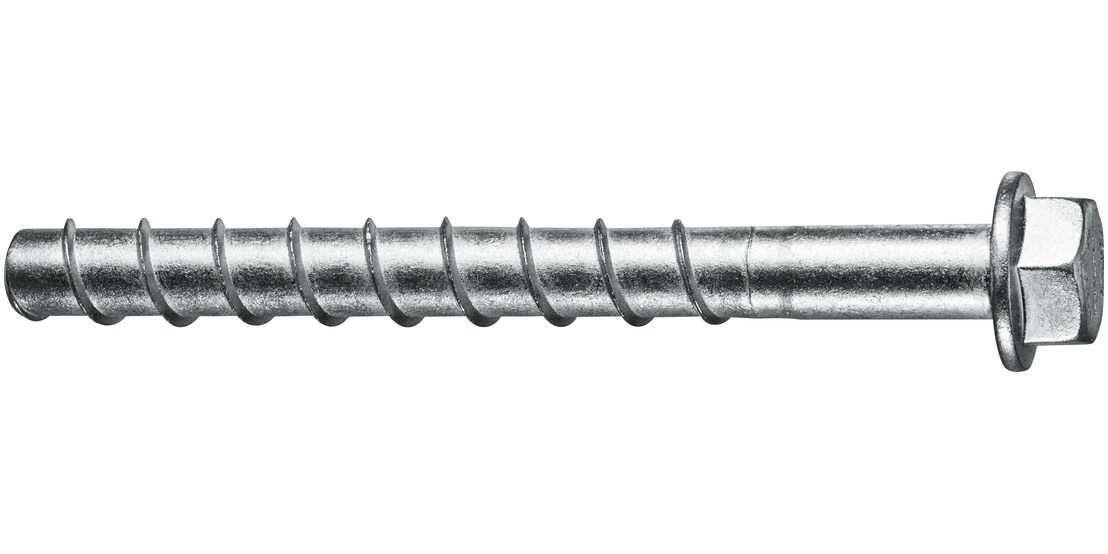

HUS3-H6/8/10

  • ETA-13/1038
  • Software di dimensionamento Profis Engineering incl. documentazione
  • Vite regolabile, posizionamento rapido con avvitatore a percussione, carico immediato Idoneo per fori praticati con perforatore
  • A4 disponibile come HUS-HR, HUS3 con Multilayer Coating disponibile (HUS HF)
  • Sigillatura non possibile

Vai al prodotto

HSA-R (M16, M20)

  • ETA-11/0374 (solo calcestruzzo non crepato)
  • Software di dimensionamento Profis Engineering incl.  documentazione
  • Posizionamento rapido con il tool AT, tecnologia Hilti SafeSet
  • Idoneo per fori praticati con perforatore e dispositivi a diamante (ad esempio con carotatrici a diamante DD-30W e DD EC-1)
  • Materiale A2, A4 e zincato disponibile
  • Sigillatura dei fori non possibile

Vai al prodotto

HVU2+ HAS-U A4

  • ETA-16/0515
  • Software di dimensionamento Profis Engineering incl. documentazione
  • Curve di carico d'incendio: ISO 834 e ZTV-ING
  • Terremoto per categoria C1 e C2
  • Posizionamento rapido senza sistemi di iniezione Idoneo per fori praticati con perforatore e dispositivi a diamante (ad esempio con carotatrici a diamante DD-30W e DD EC-1)
  • Materiale A4, zincato e HCR (1.4529) disponibile

Vai al prodotto HVU2

Vai al prodotto HAS-U A4



Sistemi di installazione

Sistemi di installazione MQ

  • Software di dimensionamento Profis Installation incl. documentazione
  • Dimensionamento incendio e shock possibile con valutazione ingegneristica da parte di Hilti
  • Seismik - valutazione ingegneristica da parte di Hilti possibile
  • Riutilizzabilità
  • Disponibile in acciaio zincato mediante elettrolisi, zincato a caldo e flessibilità, A2 / A4
  • Ideale per tunnel di sicurezza, vani tecnici e centrali.
  • Punti fissi e punti flottanti disponibili per il controllo della deformazione delle tubature
  • Flessibilità nel montaggio e la pianificazione
  • Prefabbricazione possibile
  • Nessuna saldatura

Vai al prodotto MQ

Sistemi di installazione MI

  • CE marking con EN 1090 fino a EXC2
  • Software di dimensionamento Profis Installation incl. documentazione
  • Seismik - valutazione ingegneristica da parte di Hilti possibile
  • Dimensionamento incendio shock possibile con valutazione ingegneristica da parte di Hilti
  • Riutilizzabilità
  • Zincato a caldo EN ISO 1461
  • Carichi elevati
  • Flessibilità nel montaggio e la pianificazione
  • Prefabbricazione possibile
  • Nessuna saldatura

Vai al prodotto MI

Foratura e irruvidimento

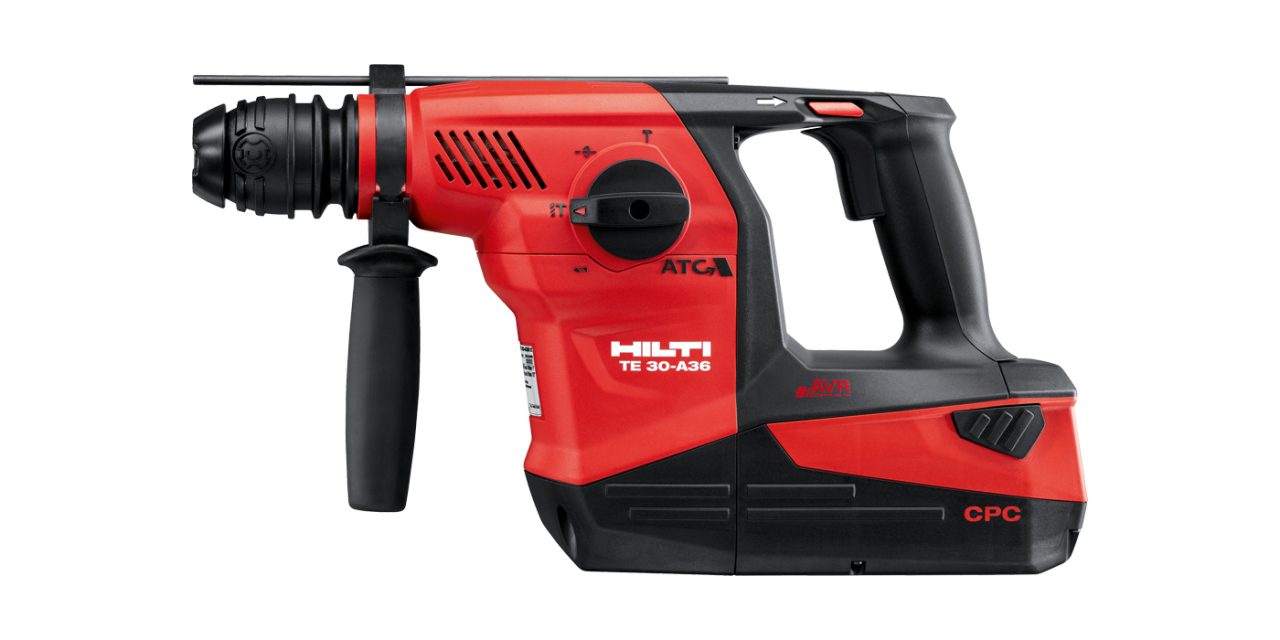

TE 30 – A36

Perforatore a batteria da 36 V per una potenza superiore

Vai al prodotto

TE 60 – A36

Perforatore combinato a batteria SDS con riduzione attiva delle vibrazioni (AVR) e sistema elettronico di spegnimento rapido ATC (Active Torque Control) per lavori di foratura e scalpellatura intensivi nel calcestruzzo

Vai al prodotto

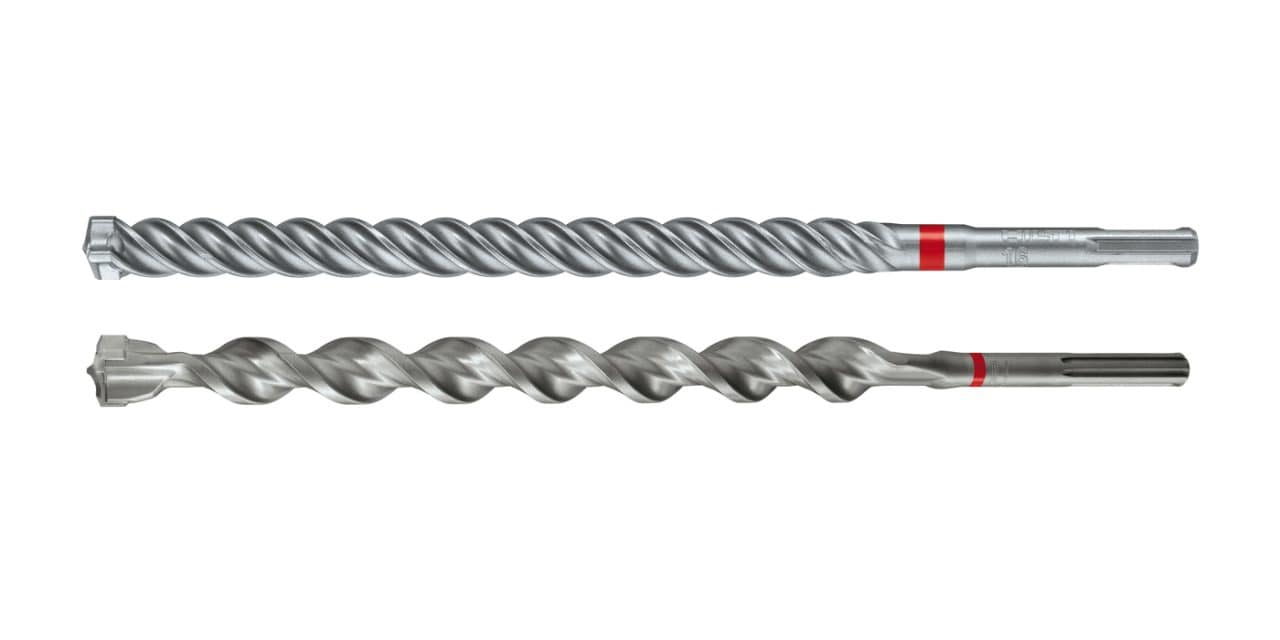

TE-CX (SDS PLUS) + TE-YX (SDS MAX)



Vai al prodotto TE-CX

Vai al prodotto TE-YX

TE-CD (SDS PLUS)

Perforatore della massima qualità per una foratura pressoché priva di polvere

Vai al prodotto

Pulizia dei fori

VC 40 - UM

Aspiratore universale con pulizia automatica del filtro per aspirare materiale secco e occasionalmente liquidi

Vai al prodotto

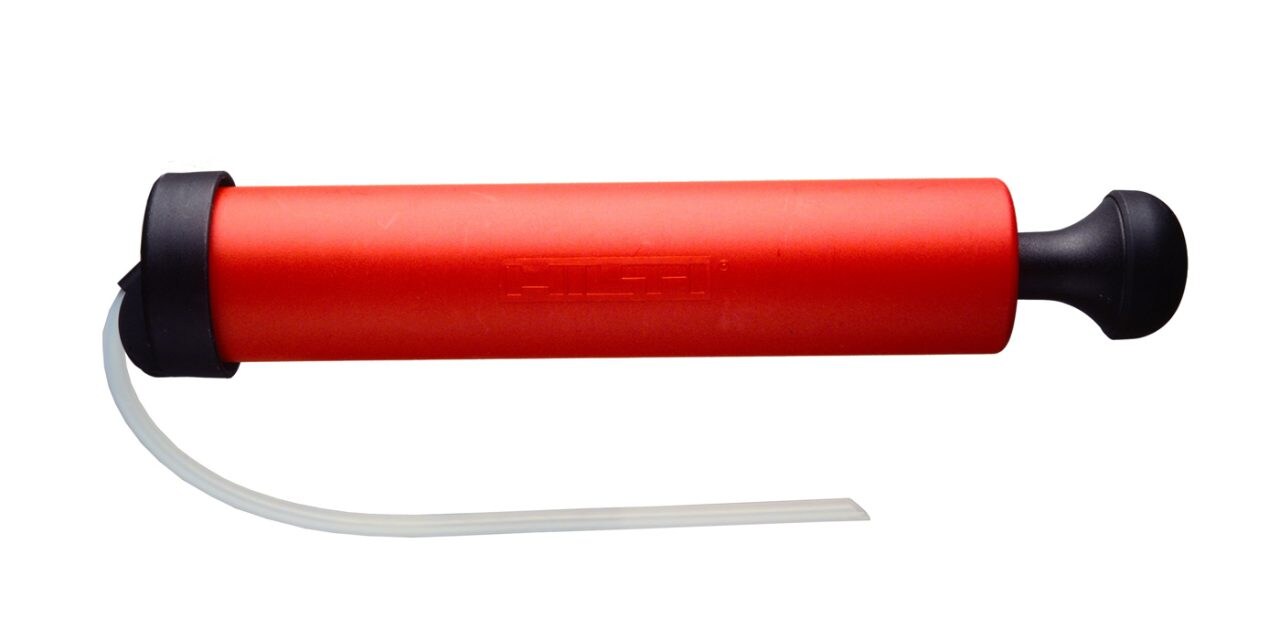

HIT-DL 14 – 55


Pompetta a soffietto

Vai al prodotto

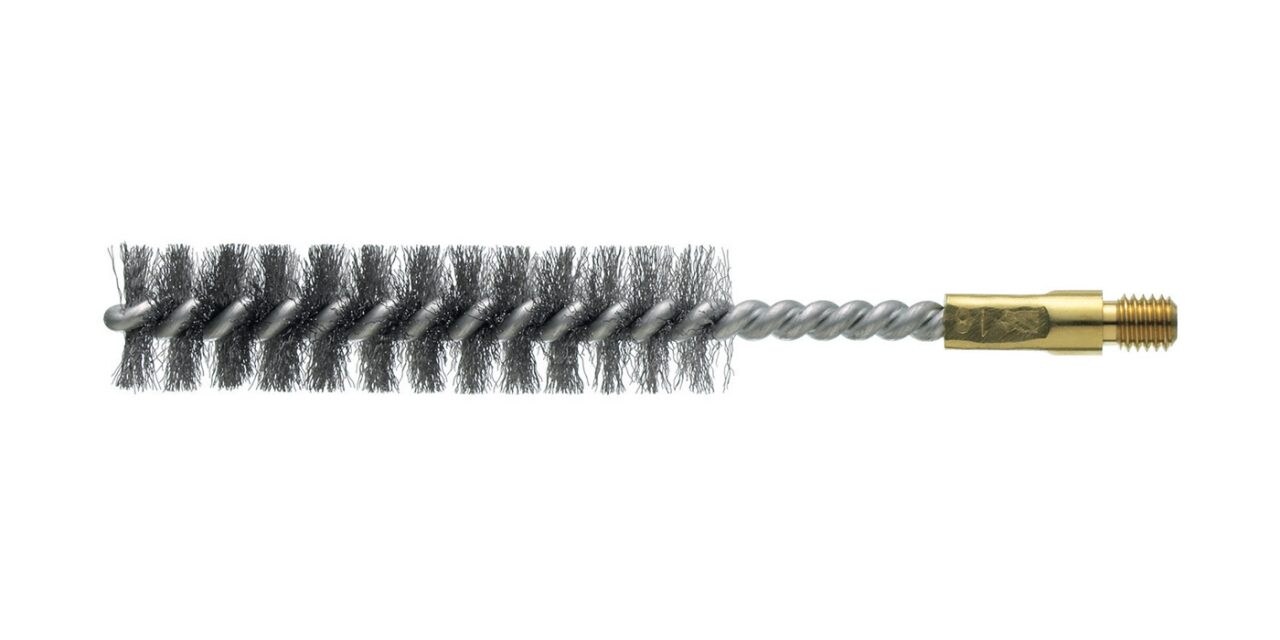

HIT-RB 14 - 55

Pennello per pulire

Vai al prodotto

Posizionamento del tassello

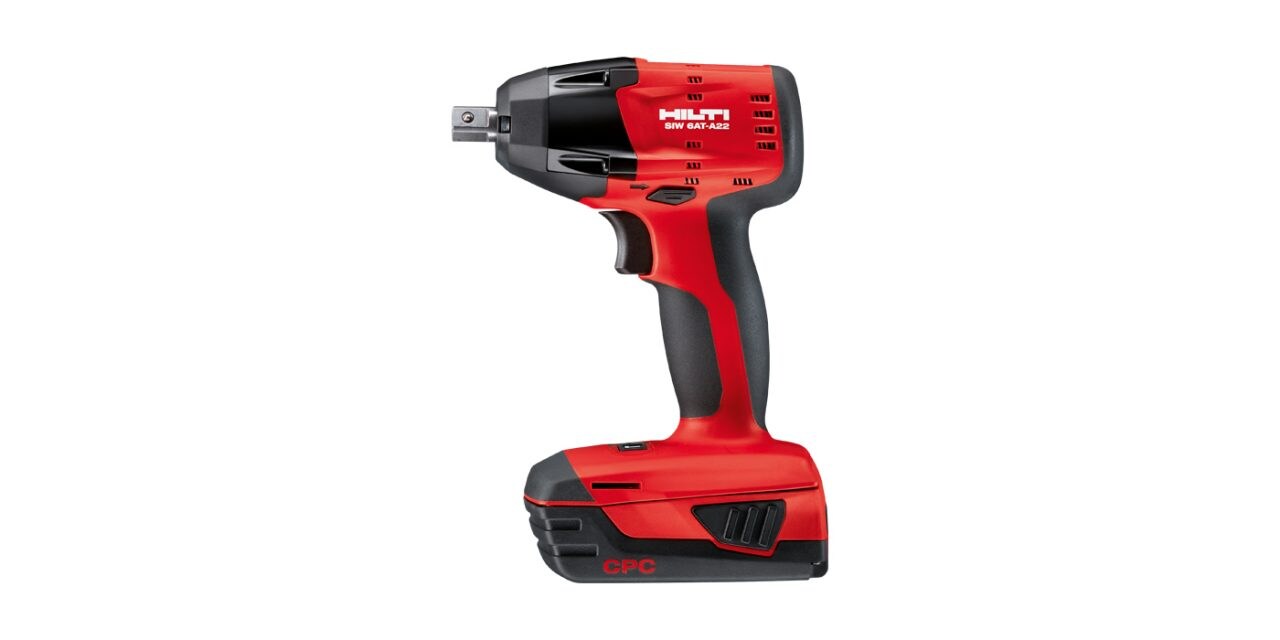

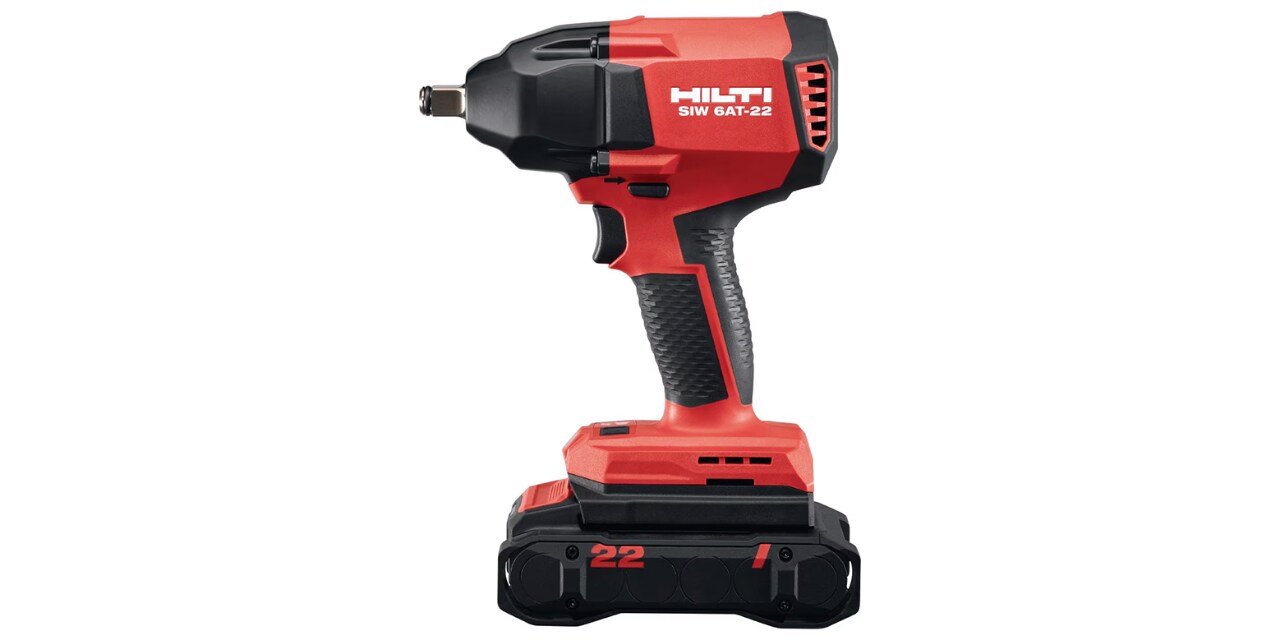

SIW 6AT-A22

Avvitatore a percussione 22 V

Vai al prodotto

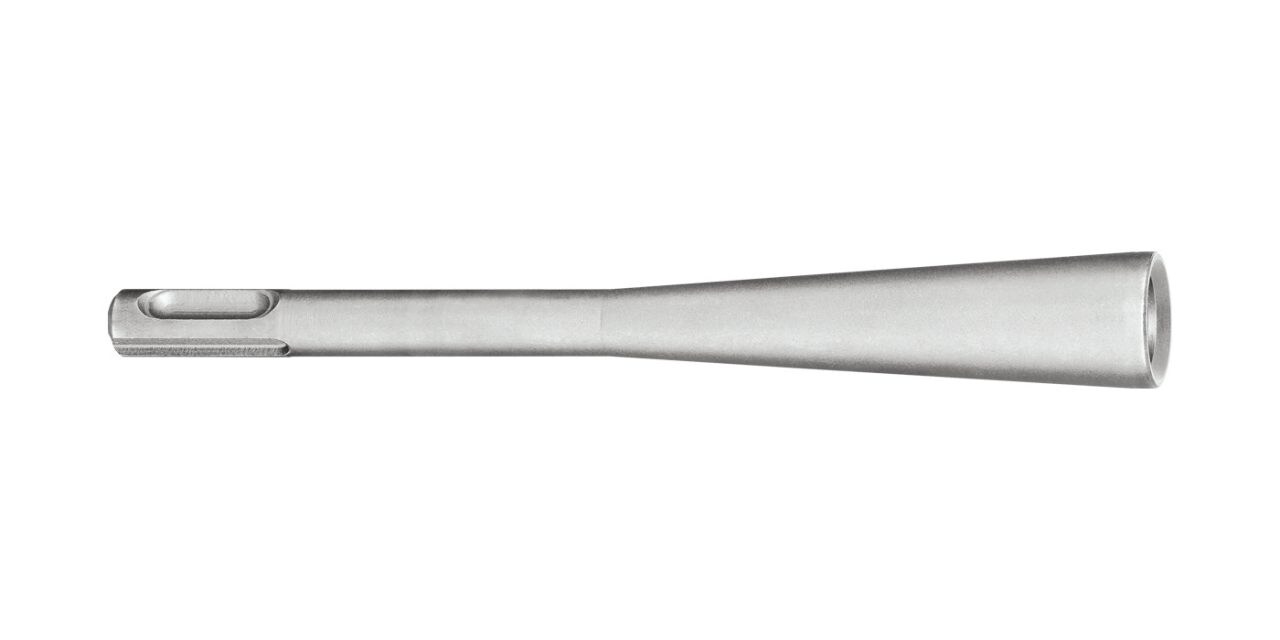

HS-SC

Utensile di posa HS-SC per HST3-R

Vai al prodotto

TE-C HVU2

Utensile di posa per barre di ancoraggio con testa esagonale per l'utilizzo con ancoranti chimici in fiala

Vai al prodotto

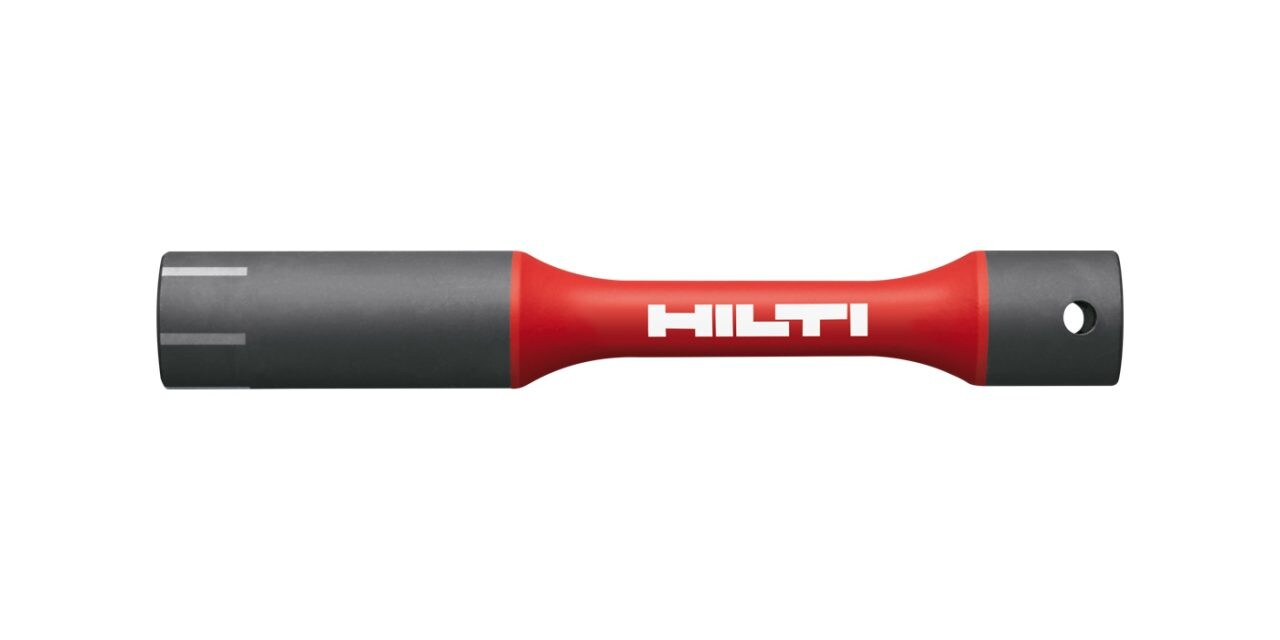

S-TB

Chiave a bussola dinamometrica per il posizionamento di tasselli HSA

Vai al prodotto
