FISSAGGIO DI LUCI E SEGNALETICA

Regole e requisiti generali

Please enter alternative text here (optional)

Secondo istruzioni CIE (CIE 88-1990), la quantità di luce necessaria all'interno di una galleria dipende dall'intensità luminosa al suo esterno e al suo interno. In caso di pianificazione dell'illuminazione di una galleria occorre tenere conto di 5 zone chiave: zona di accesso, zona di soglia, zona di passaggio, zona interna e zona d'uscita.

Requisiti relativi agli ancoraggi di luci e segnaletica

In generale, occorre selezionare il mezzo di fissaggio a seconda del tipo di effetto e della durata d'utilizzazione. Secondo la nostra esperienza, i requisiti a questo riguardo sono i seguenti:

  • Sistema omologato (ETA)
  • Software di dimensionamento e documentazione necessari
  • Sollecitazione in caso d'incendio - curva di carico d'incendio
  • Carico a fatica
  • Terremoto
  • Shock
  • Posizionamento rapido e sicuro
  • Possibilità di smantellamento dell'elemento di ancoraggio / riutilizzabilità
  • Requisiti speciali durante l'installazione (assenza di polvere, metodo di perforazione)
  • A seconda delle condizioni del Paese in questione, è richiesto A4 o HCR.
  • Sigillatura dei fori



Dimensionamento / Norme

  • Dimensionamento per carico statico e quasi statico secondo EN 1992-4
  • Dimensionamento per carico in fatica EN 1992-4 (Allegato D) oppure EOTA TR061
  • Dimensionamento per stress sismico secondo EN1992-4
  • Qualifica secondo EAD 330232-00-0601 (tasselli meccanici)
  • Qualifica secondo EAD 330499-00-0601 (tasselli chimici)
  • Qualifica secondo EAD 330250-00-0601 (carico in fatica)
  • Curve d'incendio differenti secondo i vari standard nazionali (ISO 834, HCM, RWS, ZTV-ING)
  • Stress da shock secondo direttiva di prova BZS

L'elemento di ancoraggio ottimale per i fissaggi di luci e segnaletica

HST3-R

  • ETA-98/0001
  • Software di dimensionamento Profis Engineering incl. documentazione
  • Curve di carico d'incendio: ISO 834 e ZTV-ING
  • Terremoto per categorie C1 e C2
  • Rapporto di prova per stress da shock secondo direttiva BZS
  • Posizionamento rapido con modulo AT
  • Posizionamento sicuro con tecnologia Hilti SafeSet
  • Smantellamento dell'elemento di ancoraggio non possibile
  • Idoneo per fori praticati con perforatore e dispositivi a diamante (ad esempio con carotatrici a diamante DD-30W e DD EC-1)
  • Materiale A4 e HCR (1.4529) disponibile
  • Sigillatura dei fori non possibile

Vai al prodotto HST3-R

Vai al prodotto HST-HCR

HSL3-R + rondella di riempimento

  • ETA-02/0042
  • Software di dimensionamento Profis Engineering incl. documentazione
  • Curva di carico d'incendio: ISO 834 valut. tecnica del carico in fatica secondo i dati tecnici possibile
  • Terremoto per categorie C1 e C2
  • Rapporto di prova per stress da shock secondo direttiva BZS
  • L'elemento comprimibile impedisce che l'ancoraggio ruoti all'interno del foro e garantisce quindi un innesto sicuro del componente fissato
  • Smontaggio del rivestimento della parete possibile con HSL-3G-R
  • Smantellamento dell'elemento di ancoraggio possibile solo con M20
  • Idoneo per fori praticati con perforatore e dispositivi a diamante (ad esempio con carotatrici a diamante DD-30W e DD EC-1)
  • Materiale A4 disponibile
  • Sigillatura dei fori non possibile

Vai al prodotto HSL3-R

Vai al prodotto rondella di riempimento

HVU2+ HAS-U A4

  • ETA-16/0515
  • Software di dimensionamento Profis Engineering incl. documentazione
  • Curve di carico d'incendio: ISO 834 e ZTV-ING
  • Terremoto per categoria C1 e C2
  • Posizionamento rapido senza sistemi di iniezione
  • Idoneo per fori praticati con perforatore e dispositivi a diamante (ad esempio con carotatrici a diamante DD-30W e DD EC-1)
  • Materiale A4 e HCR (1.4529) disponibile

Vai al prodotto HVU2

Vai al prodotto HAS-U A4



HVU-TZ + HAS-TZ + rondella di riempimento

  • ETA-03/0032
  • Software di dimensionamento Profis Engineering incl. documentazione
  • Curva di carico d'incendio: ISO 834 e ZTV-ING ABZ/abG per carico in fatica
  • Terremoto per categoria C1
  • Rapporto di prova per stress da shock secondo direttiva BZS
  • Posizionamento sicuro con tecnologia Hilti SafeSet, ancoranti chimici in fiala morbidi robusti e resistenti agli strappi in condizioni di cantiere, pertanto nessun rischio di rottura come nel caso delle capsule di vetro, tempo d'indurimento medio a 20°C: 30 min
  • Smontaggio del rivestimento della parete possibile
  • Smantellamento dell'elemento di ancoraggio non possibile
  • Idoneo ai fori praticati con perforatore
  • Materiale A4 e HCR disponibile
  • Sigillatura dei fori possibile

Vai al prodotto HVU-TZ

Vai al prodotto HAS-TZ

Vai al prodotto rondella di riempimento

Sistemi di installazione MQ

  • Software di dimensionamento Profis Engineering incl. documentazione
  • Dimensionamento incendio e shock possibile con valutazione ingegneristica da parte di Hilti
  • Seismik - valutazione ingegneristica da parte di Hilti possibile
  • Riutilizzabilità
  • Disponibile in acciaio zincato mediante elettrolisi, zincato a caldo e A2 / A4
  • Ideale per tunnel di sicurezza, vani tecnici e centrali.
  • Punti fissi e punti flottanti disponibili per il controllo della deformazione delle tubature
  • Flessibilità nel montaggio e nella pianificazione
  • Prefabbricazione possibile
  • Nessuna saldatura

Vai al prodotto MQ

Perforazione

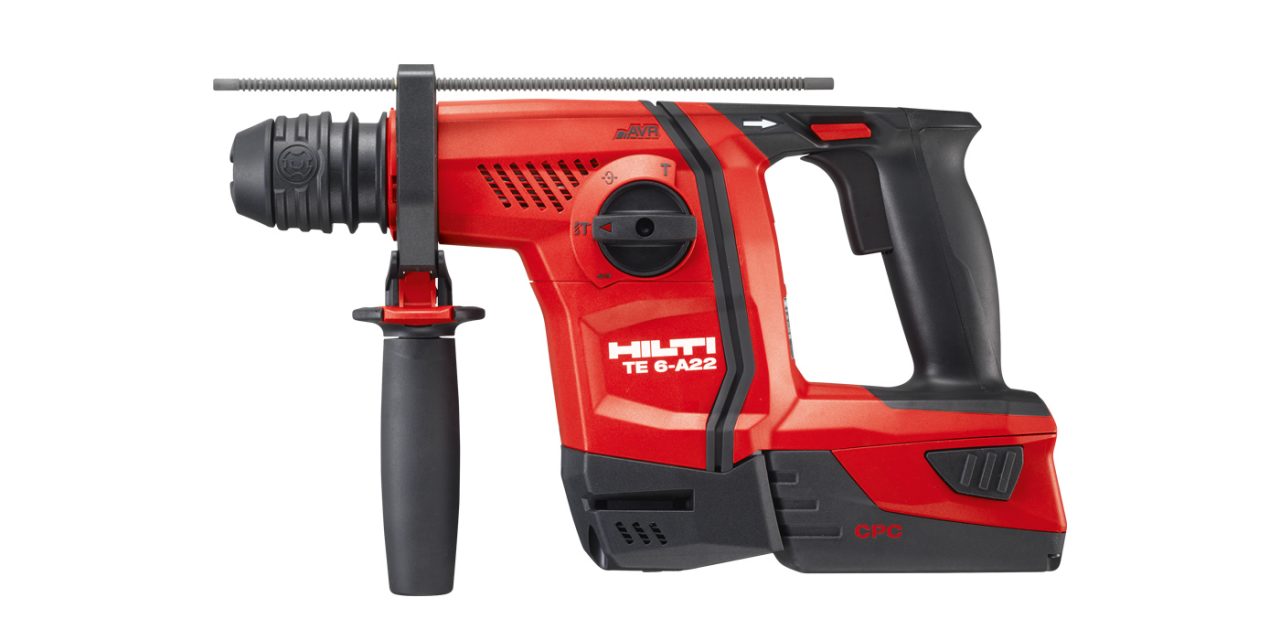

TE 6-A22 (04)

Perforatore a batteria (22 V) con morsetto a D resistente

Vai al prodotto

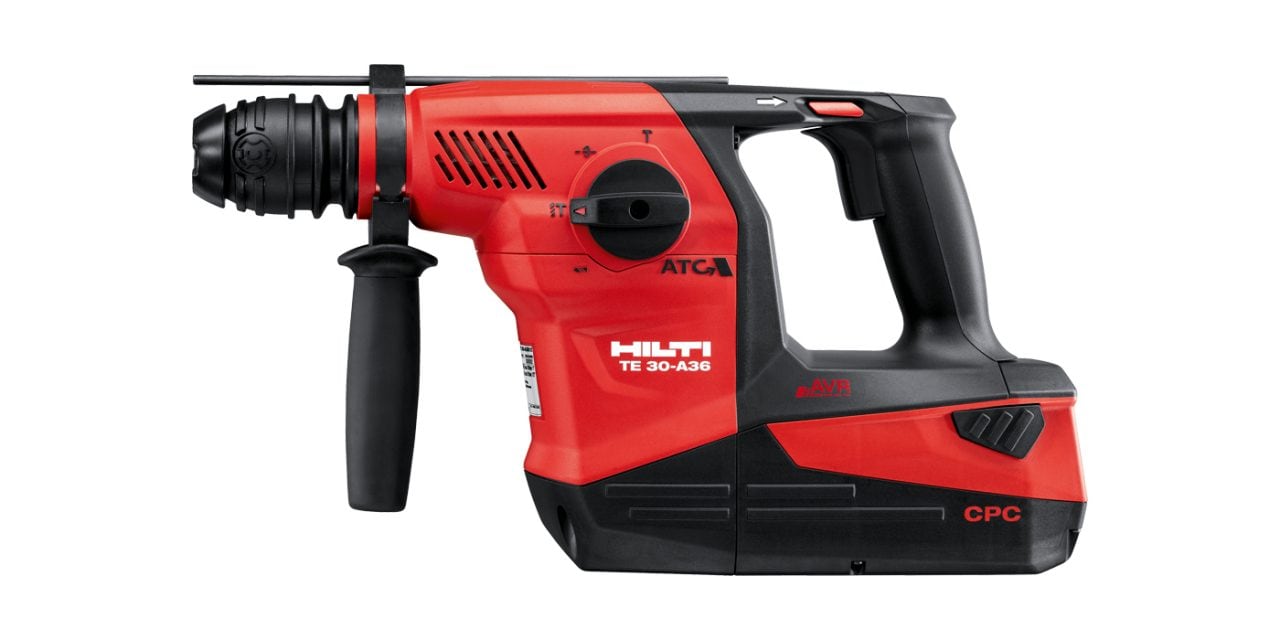

TE 30 – A36

Perforatore a batteria da 36 V per prestazioni superiori

Vai al prodotto

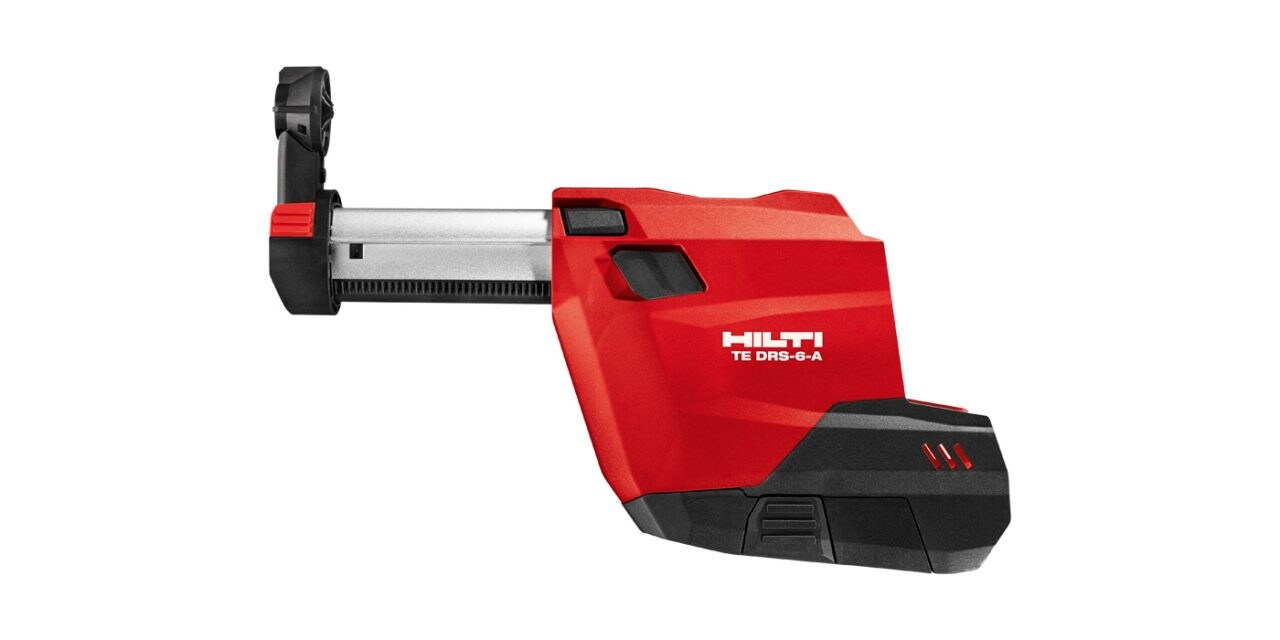

TE DRS-6-A (02)

Aspirazione integrata per rimuovere la polvere comodamente

Vai al prodotto

DD 30-W

Carotatrice a diamante per carotaggi manuali per tasselli per carichi pesanti e collegamenti di armature

Vai al prodotto

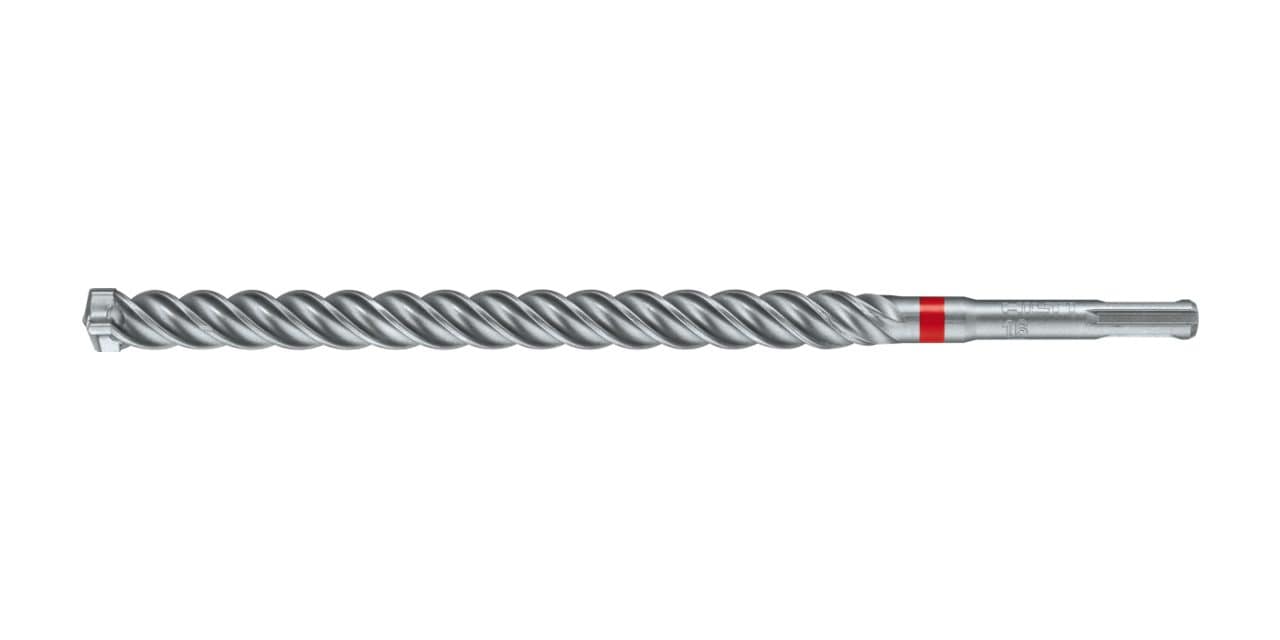

TE-CX (SDS PLUS)



Vai al prodotto

TE-CD (SDS PLUS)

Punta per perforatori della massima qualità per una foratura pressoché priva di polvere

Vai al prodotto

Pulizia dei fori

VC 40 - UM

Aspiratore universale con pulizia automatica del filtro per aspirare materiale secco e occasionalmente liquidi

Vai al prodotto

HIT-DL 14 – 55


Pompetta a soffietto

Vai al prodotto

HIT-RB 14 - 55

Pennello per pulire

Vai al prodotto

Posizionamento del tassello

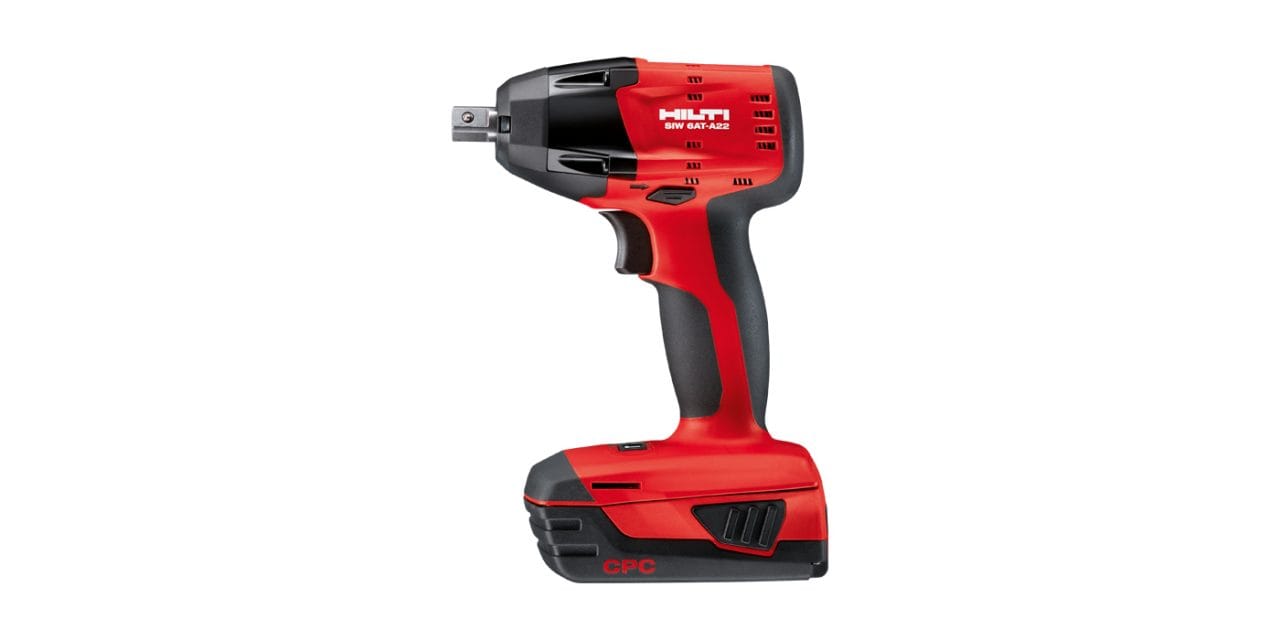

SIW 6AT-A22

Avvitatore a percussione 22 V

Vai al prodotto

SI-AT-A22

Modulo coppia adattivo per SIW 6AT-A22 per l'ancoraggio e l'avvitatura secondo le omologazioni

Vai al prodotto

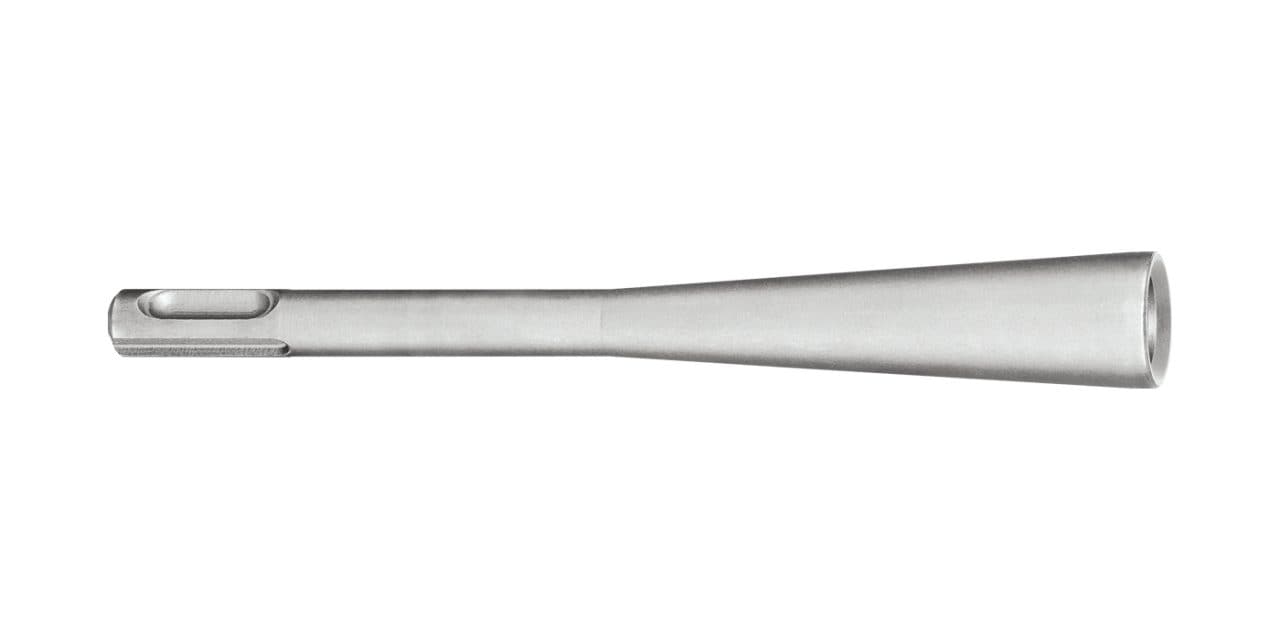

HS-SC

Utensile di posa HS-SC per HST3-R

Vai al prodotto

TE-C HVU2

Utensile di posa per barre di ancoraggio con testa esagonale per l'utilizzo con ancoranti chimici in fiala

Vai al prodotto
