FISSAGGI DI CAVI E TUBI

Regole e requisiti generali

Please enter alternative text here (optional)

I supporti per cavi e canaline portacavi vengono perlopiù fissati al rivestimento della galleria. Questi sistemi vengono impiegati anche in vani tecnici, impianti di trattamento dell'aria e dell'acqua e gallerie di sicurezza.

Il materiale dei sistemi di fissaggio varia in base all'ambiente in cui tali sistemi sono installati e ai requisiti legali in materia di corrosione. I sistemi sono disponibili in acciaio zincato, zincato a caldo e acciaio inox A4.

REQUISITI RELATIVI AGLI ANCORAGGI DI SISTEMI DI CAVI E TUBI

In generale, occorre selezionare il mezzo di fissaggio a seconda del tipo di effetto e della durata d'utilizzo. I requisiti a questo riguardo sono i seguenti:

  • Sistema omologato (ETA)
  • Software di dimensionamento incl. documentazione
  • Sollecitazione in caso d'incendio - curva di carico d'incendio specifica del progetto
  • Terremoto
  • Posizionamento rapido e sicuro
  • Possibilità di smantellamento dell'elemento di ancoraggio / riutilizzabilità
  • Requisiti speciali durante l'installazione (assenza di polvere, metodo di perforazione)
  • A seconda delle condizioni del Paese in questione, è richiesto zincato a caldo, in A4 o HCR.
  • Sigillatura
  • Flessibilità del sistema

Dimensionamento / Norme

  • Dimensionamento per carico statico e quasi statico secondo EN 1992-4
  • Dimensionamento per carico in fatica EN 1992-4 (Allegato D) oppure EOTA TR061
  • Dimensionamento per stress sismico secondo EN 1992-4
  • Qualifica secondo EAD 330232-00-0601 (tasselli meccanici)
  • Qualifica secondo EAD 330499-00-0601 (tasselli chimici)
  • Qualifica secondo EAD 330250-00-0601 (carico in fatica)
  • Curve d'incendio differenti secondo i vari standard nazionali (ISO 834, HCM, RWS, ZTV-ING)
  • Stress da shock secondo direttiva di prova BZS

L'elemento di ancoraggio ottimale per i fissaggi di cavi e tubi

HVU TZ + HAS-RTZ o HAS-HCR-TZ

  • ETA-98/0001
  • Software di dimensionamento Profis Engineering incl. documentazione
  • Curve di carico d'incendio: ISO 834 e ZTV-ING
  • Terremoto per categorie C1 e C2
  • Rapporto di prova per stress da shock secondo direttiva BZS
  • Posizionamento sicuro con tecnologia Hilti SafeSet
  • Smantellamento dell'elemento di ancoraggio non possibile
  • Idoneo per fori praticati con perforatore e dispositivi a diamante (ad esempio con carotatrici a diamante DD-30W e DD EC-1)
  • Materiale A4 e HCR (1.4529) disponibile
  • Sigillatura dei fori non possibile

Vai al prodotto HVU TZ

Vai al prodotto HAS-RTZ

Vai al prodotto HAS-HCR-TZ

HVU2+ HAS-U A4

  • ETA-16/0515
  • Software di dimensionamento Profis Engineering incl. Documentazione
  • Curve di carico d'incendio: ISO 834 e ZTV-ING
  • Terremoto per categoria C1 e C2
  • Posizionamento rapido senza sistemi di iniezione
  • Idoneo per fori praticati con perforatore e dispositivi a diamante (ad esempio con carotatrici a diamante DD-30W e DD EC-1)
  • Materiale A4 e HCR (1.4529) disponibile

Vai al prodotto HVU2

Vai al prodotto HAS-U A4



HY200-A + HAS-U A4 o HIT-Z

  • ETA-11/0493, ETA-12/0006, ETA-11/0492
  • Software di dimensionamento Profis Engineering incl. documentazione
  • Curve di carico d'incendio: ISO 834 e ZTV-ING
  • Terremoto per categorie C1 e C2
  • Rapporto di prova per stress da shock secondo direttiva BZS
  • Posizionamento sicuro con tecnologia Hilti SafeSet
  • Smantellamento dell'elemento di ancoraggio non possibile
  • Idoneo per fori praticati con perforatore e dispositivi a diamante (ad esempio con carotatrici a diamante DD-30W e DD EC-1),  Pulizia automatica dei fori forati con punte cave TE-CD e TE-YD in combinazione con aspirapolvere Hilti, in combinazione con barra di ancoraggio HIT-Z, Pulizia dei fori forati non più necessaria
  • Materiale A4 e HCR (1.4529) disponibile
  • Sigillatura dei fori non possibile

Vai al prodotto HY200-A

Vai al prodotto HAS-U A4

Vai al prodotto HIT-Z

HST3-R

  • ETA-98/0001
  • Software di dimensionamento Profis Engineering incl. documentazione
  • Curve di carico d'incendio: ISO 834 e ZTV-ING
  • Terremoto per categorie C1 e C2
  • Rapporto di prova per stress da shock secondo direttiva BZS
  • Posizionamento rapido con tool AT
  • Posizionamento sicuro con tecnologia Hilti SafeSet
  • Smantellamento dell'elemento di ancoraggio non possibile
  • Idoneo per fori praticati con perforatore e dispositivi a diamante (ad esempio con carotatrici a diamante DD-30W e DD EC-1)
  • Materiale A4 e HCR (1.4529) disponibile
  • Sigillatura dei fori non possibile

Vai al prodotto HST3-R

Vai al prodotto HST-HCR

HUS-HR

  • ETA-08/0307
  • Software di dimensionamento Profis Engineering incl. documentazione
  • Curva di carico d'incendio: ISO 834 e ZTV-ING
  • Valutazione tecnica del carico in fatica secondo i dati tecnici non possibile
  • Terremoto per categoria C1
  • Non testato per stress da shock
  • Posizionamento rapido con avvitatore a percussione Hilti
  • Smontaggio del rivestimento della parete possibile
  • Smantellamento dell'elemento di ancoraggio non possibile
  • Idoneo per fori praticati con perforatore e dispositivi a diamante (ad esempio con carotatrici a diamante DD-30W e DD EC-1)
  • Materiale A4 disponibile
  • Sigillatura dei fori non possibile

Vai al prodotto HUS-HR

Sistemi di installazione

Sistemi di installazione MQ

  • Software di dimensionamento Profis Installation incl. documentazione
  • Dimensionamento incendio e shock possibile con valutazione ingegneristica da parte di Hilti
  • Seismik - valutazione ingegneristica da parte di Hilti possibile
  • Riutilizzabilità
  • Disponibile in acciaio zincato mediante elettrolisi, zincato a caldo e A2 / A4
  • Ideale per tunnel di sicurezza, vani tecnici e centrali.
  • Punti fissi e punti flottanti disponibili per il controllo della deformazione delle tubature
  • Flessibilità nel montaggio e nella pianificazione
  • Prefabbricazione possibile
  • Nessuna saldatura

Vai al prodotto MQ

Sistemi di installazione MI

  • CE marking con EN 1090 fino a EXC2
  • Software di dimensionamento Profis Installation incl. documentazione
  • Seismik - valutazione ingegneristica da parte di Hilti possibile
  • Dimensionamento incendio e shock possibile con valutazione ingegneristica da parte di Hilti
  • Riutilizzabilità
  • Zincato a caldo EN ISO 1461
  • Carichi elevati
  • Flessibilità nel montaggio e nella pianificazione
  • Prefabbricazione possibile
  • Nessuna saldatura

Vai al prodotto MI

Perforazione

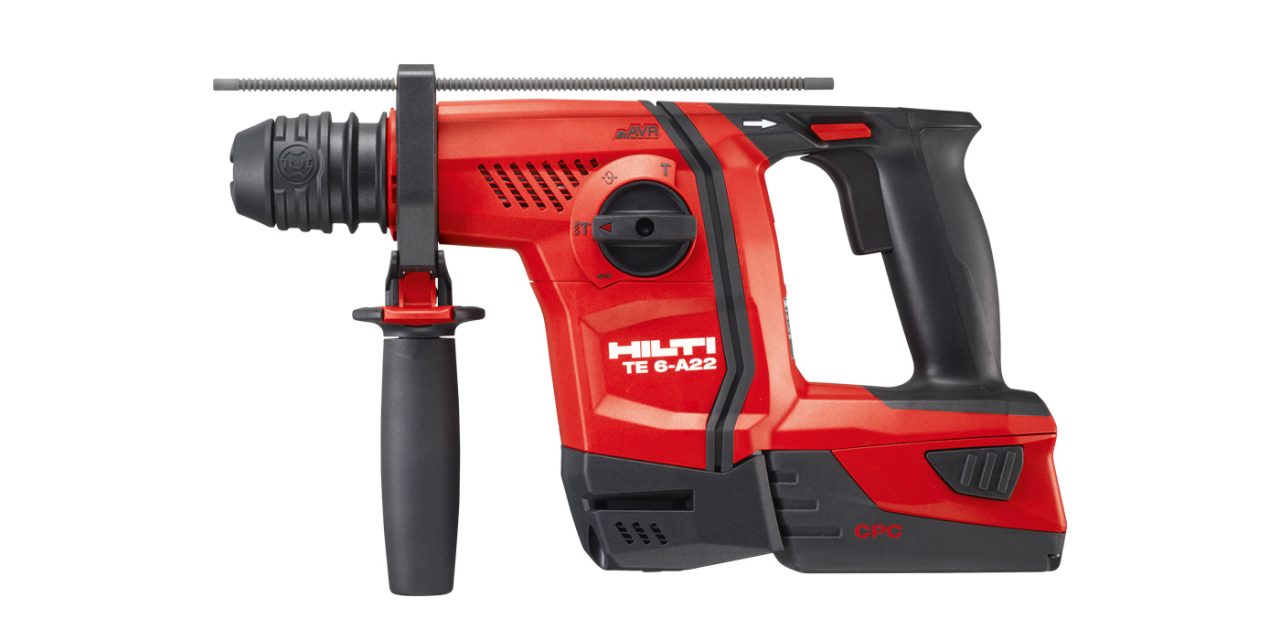

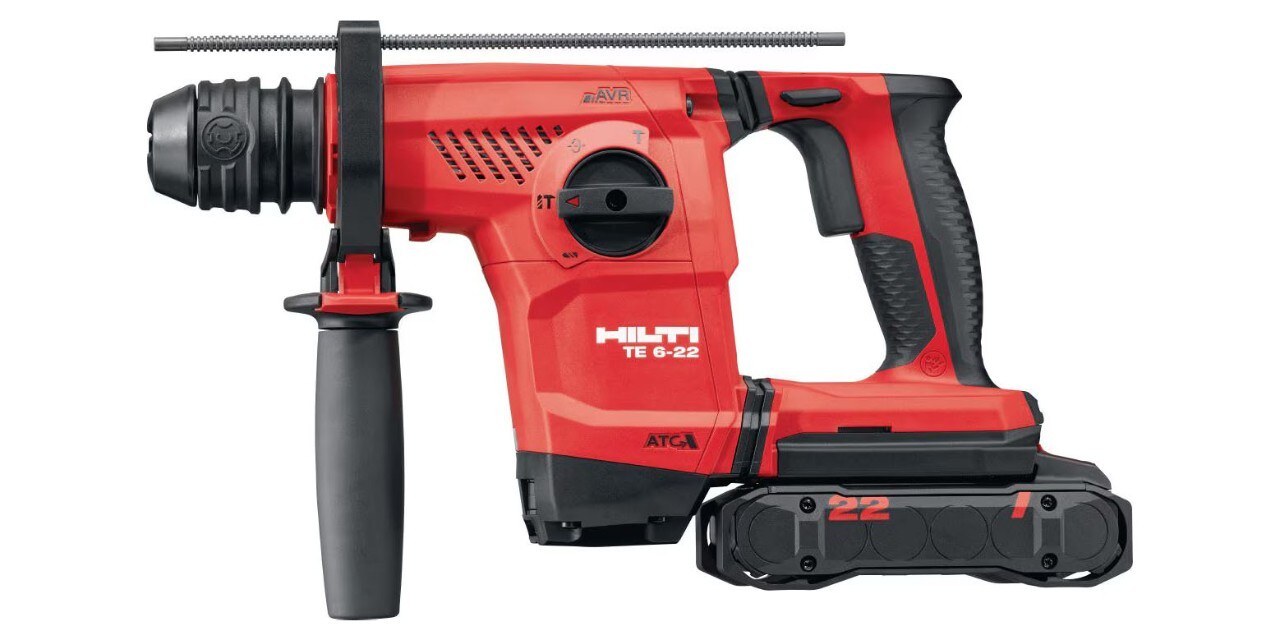

TE 6-A22 (04)

Perforatore a batteria (22 V) con morsetto a D resistente

Vai al prodotto

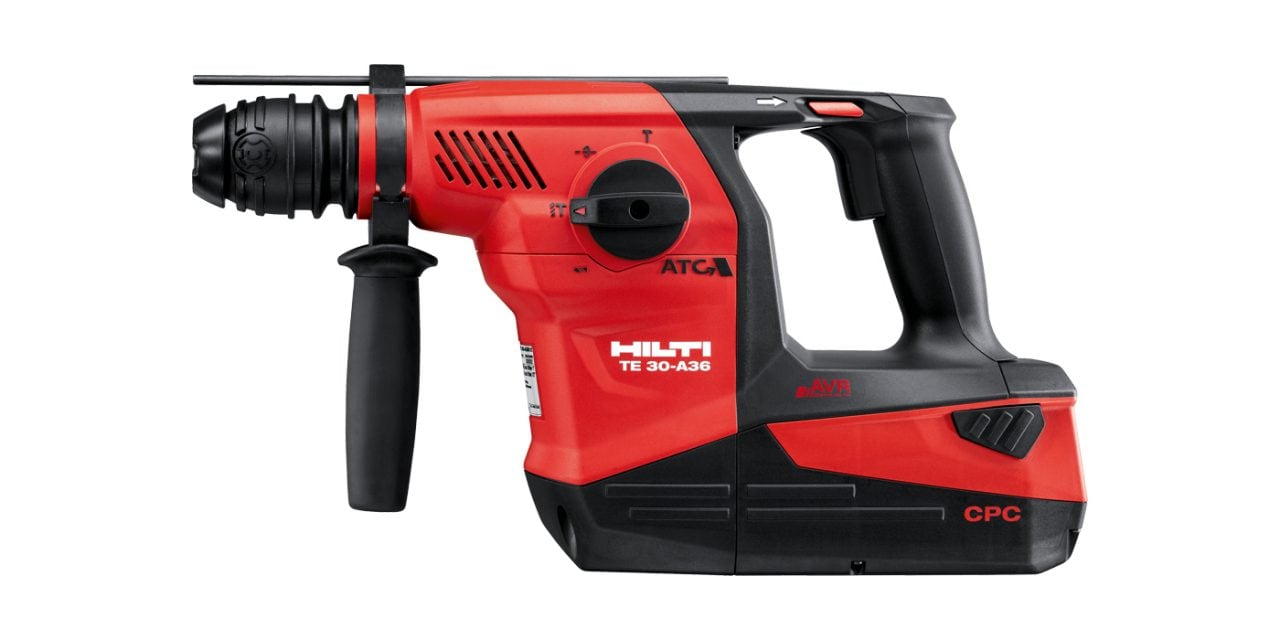

TE 30 – A36

Perforatore a batteria da 36 V per una potenza superiore

Vai al prodotto

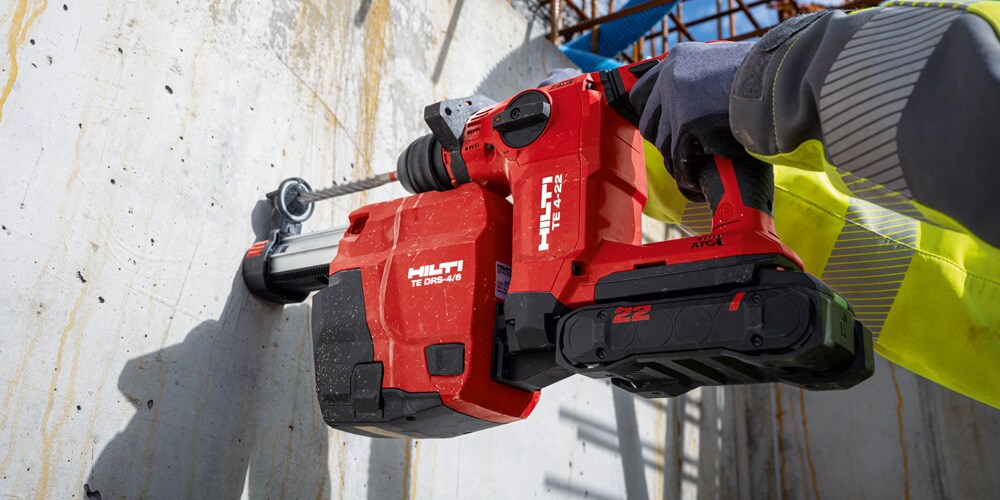

TE DRS-6-A (02)

Aspirazione integrata per rimuovere la polvere comodamente

Vai al prodotto

DD 30-W

Carotatrice a diamante per carotaggi manuali per tasselli per carichi pesanti e collegamenti di armature

Vai al prodotto

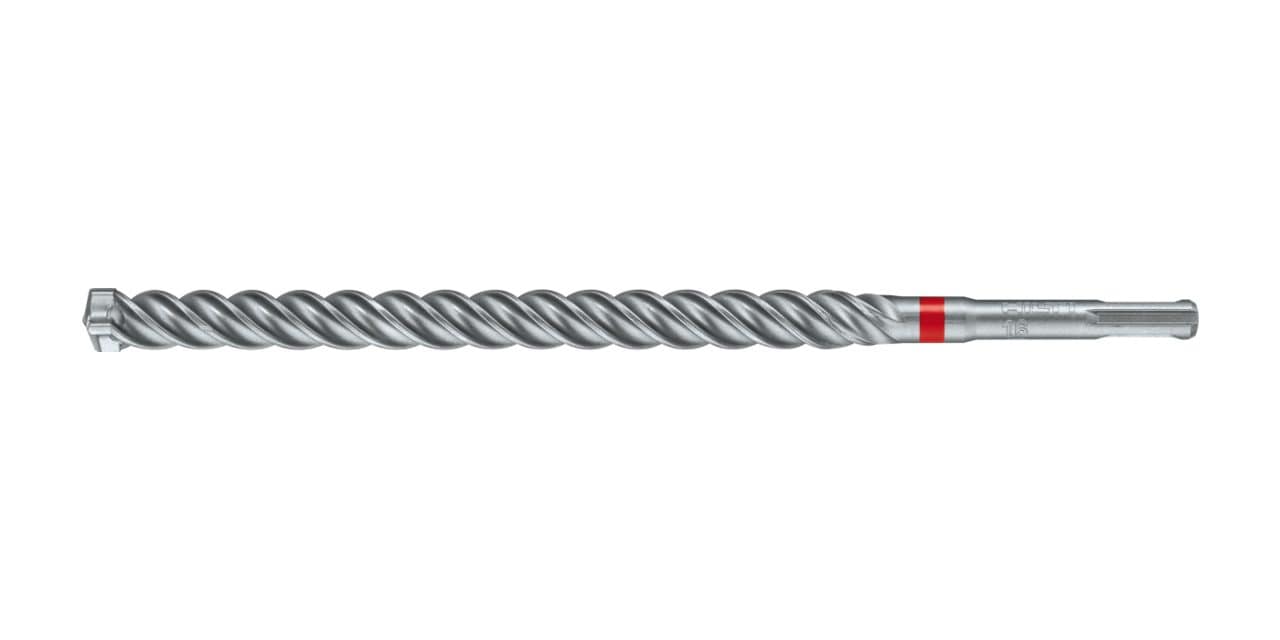

TE-CX (SDS PLUS)




Vai al prodotto

TE-CD (SDS PLUS)

Punta per perforatori della massima qualità per una foratura pressoché priva di polvere

Vai al prodotto

Pulizia dei fori

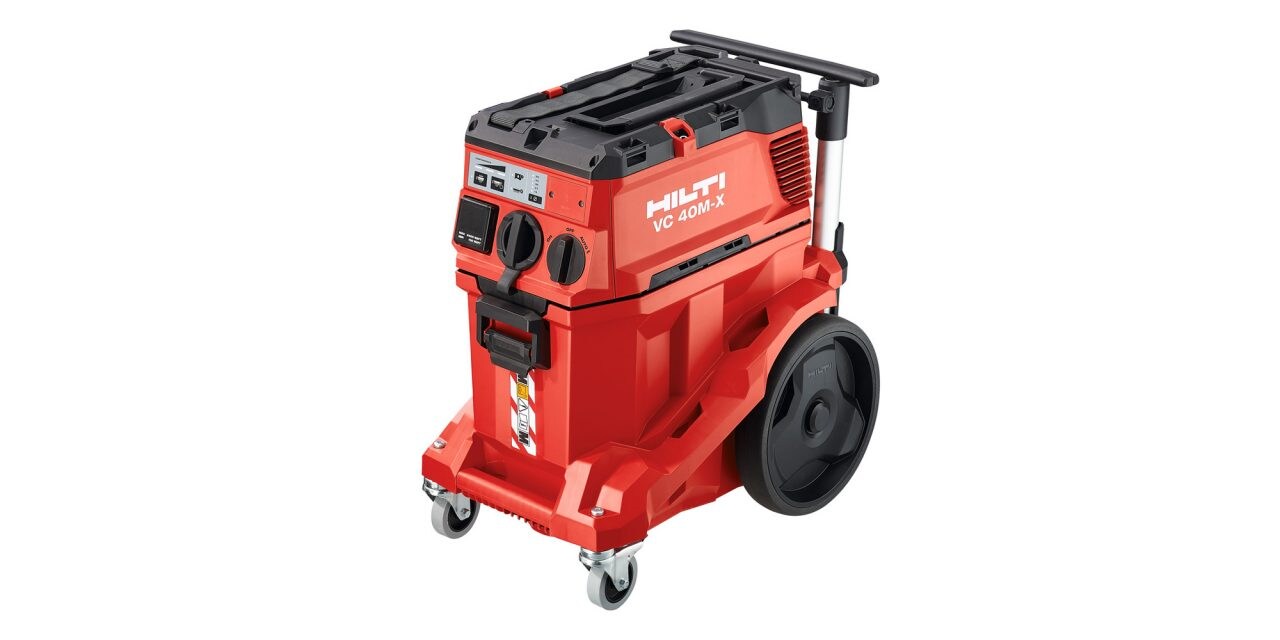

VC 40 - UM

Aspiratore universale con pulizia automatica del filtro per aspirare materiale secco e occasionalmente liquidi

Vai al prodotto

HIT-DL 14 – 55 + HIT-RB 14 - 55

Pompetta a soffietto e pennello per pulire

Vai al prodotto HIT-RB 14 - 55

Vai al prodotto HIT-DL 14 – 55

HDE 500-A22 + HIT-VL 11 + HIT-SZ 14 – 55

Dispenser a batteria (22V) con prolunga per iniezione e tappo di ritenuta

Vai al prodotto HDE 500-A22

Vai al prodotto HIT-VL 11

Vai al prodotto HIT-SZ 14 – 55

Posizionamento del tassello

SIW 6AT-A22

Avvitatore a percussione 22 V

Vai al prodotto

SI-AT-A22

Modulo coppia adattivo per SIW 6AT-A22 per l'ancoraggio e l'avvitatura secondo le omologazioni

Vai al prodotto

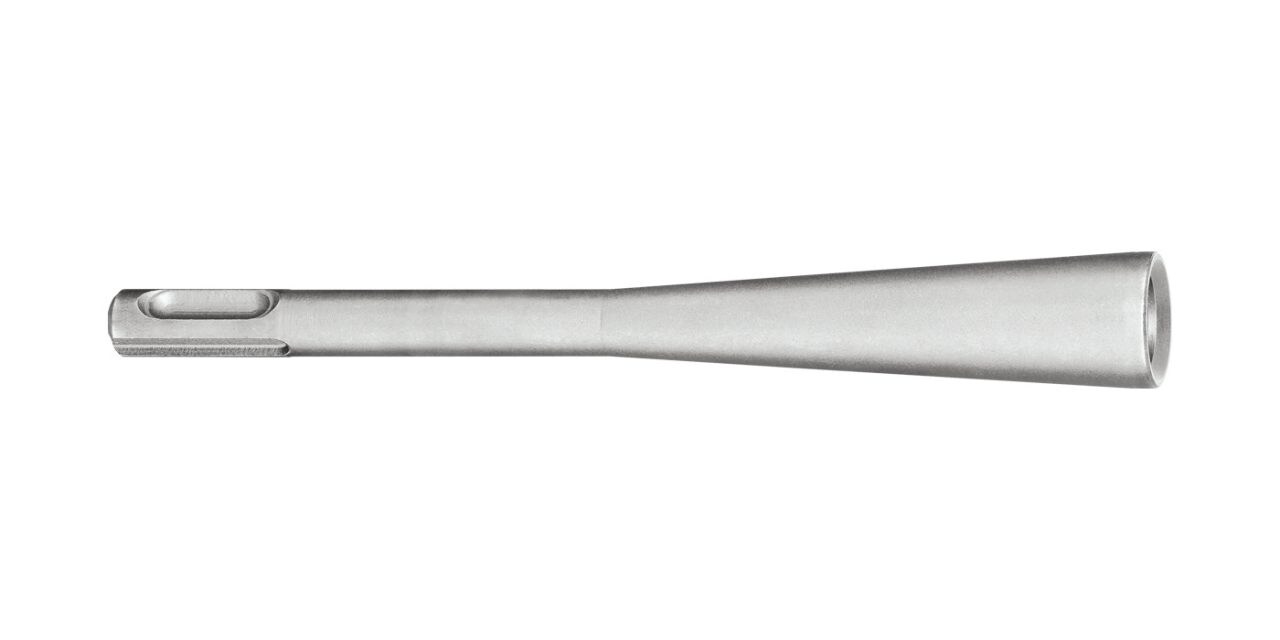

HS-SC

Utensile di posa HS-SC per HST3-R

Vai al prodotto
