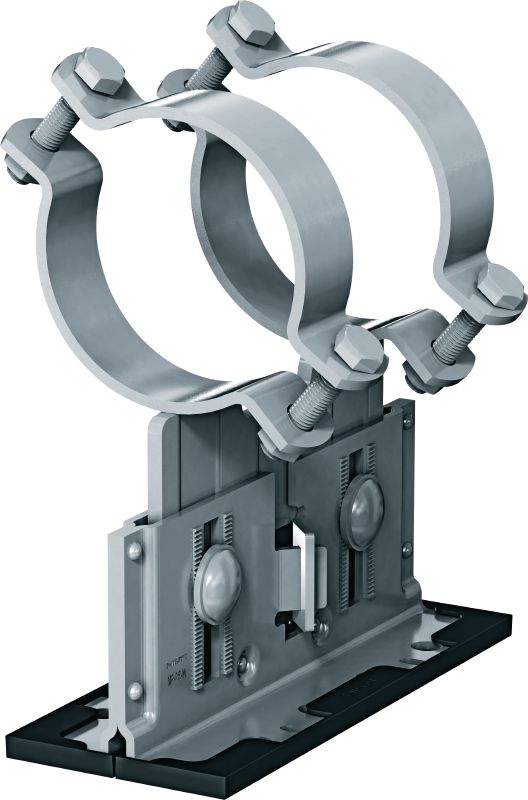

Sabot de tubage MP-PS 2-2

Sabot de tubage avec revêtement extérieur (OC) avec réglage flexible de la hauteur et de l'inclinaison pour les applications industrielles lourdes avec diamètres de tube extérieurs de 21 à 328 mm (1/2" à 12")

Résistance au feu (Oui/Non): Non
Résistance aux températures: -20 - 300 °C
Composition du matériau: Platine : S280GD / Modif POSMAC-C, Étriers : S235JR - DIN EN 10025, Plaque intermédiaire : S235JR - DIN EN 10025, Plaque coulissante : PA66 + GF30, Boulon : Acier grade 8.8, Écrou : Acier grade 8

Les clients ont également recherché collier lourd, pipe shoes ou sabot de tubage.

Sélectionner les options

Plage de serrage - D

21 - 26 mm
26 - 31 mm
32 - 37 mm
38 - 44 mm
45 - 51 mm
52 - 58 mm
59 - 65 mm
68 - 74 mm
75 - 81 mm
88 - 94 mm
100 - 108 mm
110 - 118 mm
125 - 133 mm
136 - 144 mm
152 - 162 mm
163 - 173 mm
192 - 202 mm
217 - 227 mm
244 - 254 mm
267 - 277 mm
318 - 328 mm

Hauteur de la base du tuyau par rapport au sol

88.5 - 116 mm
116 - 171 mm
171 - 223.5 mm

Diamètre nominal du tuyau (mesures impériales)

1/2 IN
3/4 IN
1 IN
1-1/4 IN
1-1/2 IN
2 IN
2-1/2 IN
3 IN
3-1/2 IN
4 IN
5 IN
6 IN
7 IN
8 IN
10 IN
12 IN

Diamètre nominal du tuyau

15 mm
20 mm
25 mm
32 mm
40 mm
50 mm
65 mm
80 mm
100 mm
125 mm
150 mm
200 mm
250 mm
300 mm

Taille du pack

2 Pièce
4 Pièce

Options

Quantité

Kits

Total Pièces

Vous ne pouvez pas voir les prix de votre entreprise

Connectez-vous pour voir les prix de votre entreprise.

Prix net escompté

De CHF 187.36

Données techniques

Résistance au feu (Oui/Non)

Non

Résistance aux températures

-20 - 300 °C

Composition du matériau

Platine : S280GD / Modif POSMAC-C, Étriers : S235JR - DIN EN 10025, Plaque intermédiaire : S235JR - DIN EN 10025, Plaque coulissante : PA66 + GF30, Boulon : Acier grade 8.8, Écrou : Acier grade 8

Épaisseur du matériau

platine : 4 mm, Plaque intermédiaire : 7 mm, Plaque coulissante : 3 mm, Rondelle dentelée : 4 mm

Finition de surface

Enduit extérieur - GAC

Galvanisation à chaud

Oui

Acier inoxydable

Non

Conditions environnementales

En extérieur, pollution faible à modérée (C3 / C4 - bas)

Type de matériau support

Béton, Acier, Support modulaire

Taille de la clé

19 mm

Couple de serrage pour ajustement en hauteur

50 Nm

Longueur

255.8 mm

Informations supplémentaires sur le produit

Coefficient de frottement - Plaque de glissement (PA66-GF30) sur une surface en zinc-magnésium: 0,146, Coefficient de frottement - Plaque de glissement (PA66-GF30) sur une surface galvanisée à chaud: 0,129, PA66-GF30 vs Zn: 0,177

Documents

Caractéristiques et applications

Caractéristiques

Une polyvalence à toute épreuve - utilisez le même système de sabots de tubage pour des supports fixes, coulissants, guidés ou autoportants sur des poutres modulaires Hilti, des poutres en acier et du béton.
Support logiciel étendu - simplifiez vos calculs en utilisant PROFIS, Hilti FixPoint Calculator, les bibliothèques BIM/CAD et divers modules externes.
Données de charge et documentation disponibles - conception conforme à la norme EN13480-3, à l'Eurocode 3 et aux directives MSS-SP58 pour les composants de support des tuyaux.
Installation plus rapide sur le chantier - il est facile de régler la hauteur et la pente après avoir fixé le sabot de tubage en place.
Plus grande gamme de colliers de serrage - convient à différents types de tuyaux, avec ou sans inserts supplémentaires.

Applications

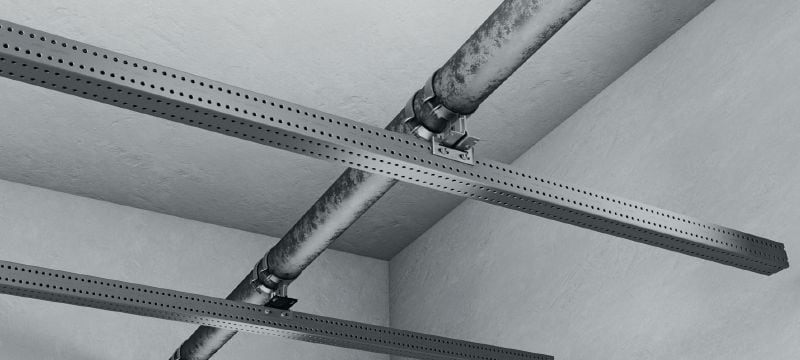

Fixation de tuyaux sur poutrelles métalliques, béton ou poutres de support modulaires Hilti
Installations de tuyauterie dans des installations industrielles terrestres, de production d'énergie, pharmaceutiques, électroniques ou automobiles
Convient pour des températures d'application allant jusqu'à 300 °C et une épaisseur d'isolation allant jusqu'à 220 mm
Recommandé pour une utilisation en intérieur ou extérieur avec une pollution faible à modérée (C3).

Pour lire les homologations et agréements de ce produit, cliquez sur un code article.
