Fixation pour ventilation

Réglementations générales et performances requises

Please enter alternative text here (optional)
  • À partir d'une longueur de tunnel totale > 500 m, la ventilation à l'aide de turboventilateurs est généralement exigée. La contrainte est à la fois quasi-statique et dynamique
  • Avec une évolution de température jusqu'à 450 °C, une capacité de fonctionnement de 2 h est exigée

Performances requises pour les ancrages du système de ventilation

En principe, il convient de choisir le moyen de fixation selon le type d'action et la durée d'utilisation. Selon notre expérience, les performances suivantes sont requises :

  • Système homologué ( ATE )
  • Logiciel de dimensionnement Profis Engineering, documentation incluse
  • Résistance au feu : courbe de charge incendie spécifique au projet
  • Fatigue
  • Tremblements de terre
  • Choc
  • Pose rapide et sécurisée
  • Démontage de l'élément d'ancrage possible / réutilisation
  • Exigence spécifique lors de l'installation (sans poussière, méthode de perçage)
  • Acier A4 ou HCR exigé selon la situation nationale
  • Scellement des trous percés

Dimensionnement / réglementations normatives

  • Dimensionnement pour charge statique et quasi-statique selon la norme EN 1992-4
  • Dimensionnement pour comportement à la fatigue selon la norme EN 1992-4 ( annexe D ) ou le TR 061 de l'EOTA
  • Dimensionnement pour sollicitation sismique selon la norme EN 1992-4
  • Qualification selon EAD 330232-00-0601 ( chevilles mécaniques )
  • Qualification selon EAD 330499-00-0601 ( chevilles chimiques )
  • Qualification selon EAD 330250-00-0601 ( comportement à la fatigue )
  • Différentes courbes incendie dans différentes normes nationales ( ISO 834, HCM, RWS, ZTV-ING )
  • Comportement en cas de choc selon la directive d'essai de l'OFPC

L'élément d'ancrage optimal pour fixations de systèmes de ventilation

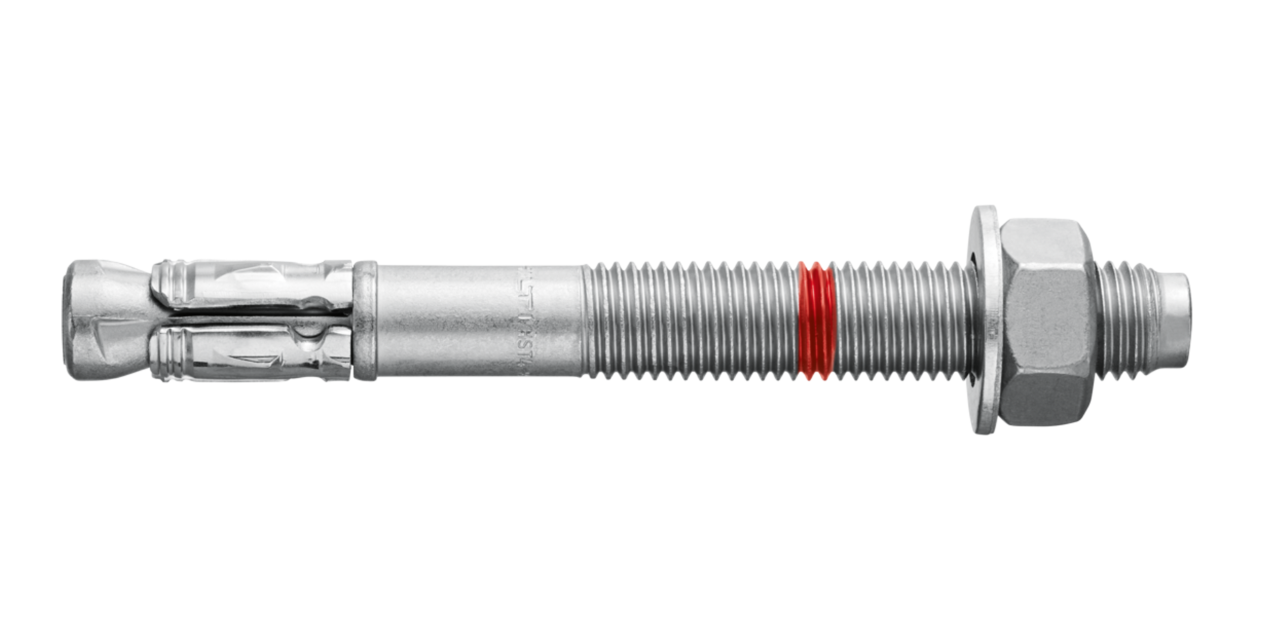

HST3-R

  • ATE-98/0001
  • Logiciel de dimensionnement Profis Engineering, documentation incluse
  • Courbes de charge incendie : ISO 834 et ZTV-ING
  • Tremblements de terre : catégories C1 et C2
  • Rapport d'essai pour comportement en cas de choc selon la directive de l'OFPC
  • Pose rapide à l'aide du module AT
  • Pose sécurisée à l'aide de la technologie SafeSet d'Hilti
  • Démontage de l'élément d'ancrage impossible
  • Convient pour les trous percés par percussion ou au diamant ( p. ex. à l'aide des carotteuses au diamant DD-30W et DD EC-1 )
  • Matériau A4 et HCR ( 1.4529 ) disponible
  • Scellement des trous percés impossible

Test HST3-R

Consulter le produit HST-HCR

HVU-TZ + HAS-TZ + rondelle de remplissage

  • ATE-03/0032
  • Logiciel de dimensionnement Profis Engineering, documentation incluse
  • Courbe de charge incendie : ISO 834 et ZTV-ING ABZ/abG pour comportement à la fatigue
  • Tremblements de terre : catégorie C1
  • Rapport d'essai pour comportement en cas de choc selon la directive de l'OFPC
  • Pose sécurisée à l'aide de la technologie SafeSet d'Hilti
  • Capsules chimiques souples, solides et résistantes en conditions de chantier, soit aucun risque de casse comme pour les capsules de verre, temps de durcissement moyen par 20 °C : 30 min
  • Démontage du revêtement mural possible
  • Démontage de l'élément d'ancrage impossible
  • Convient pour les trous percés par percussion
  • Matériau A4 et HCR disponible
  • Scellement des trous percés possible

Consulter le produit HVU-TZ

Consulter le produit HAS-TZ

Consulter le produit rondelle de remplissage

Perçage

TE 6-A22 ( 04 )

Perforateur sans fil ( 22 V ) avec poignée en D résistante.

Consulter le produit

TE 30-A36

Perforateur sans fil de 36 V d'une puissance supérieure.

Consulter le produit

TE 60-A36

Perforateur-burineur sans fil SDS-Max avec réduction active des vibrations ( AVR ) et arrêt de sécurité électronique ATC ( Active Torque Control ) pour forages et burinages lourds dans le béton.

Consulter le produit

DD 30-W

Carotteuse au diamant pour carottages manuels pour chevilles pour charges lourdes et fers d'armature.

Consulter le produit

TE-CX ( SDS PLUS )



Consulter le produit

TE-CD ( SDS PLUS )

Mèche de forage d'une classe de puissance supérieure pour un perçage pratiquement sans poussière.

Consulter le produit

Nettoyage des perçages

VC 40-UM-Y

Aspirateur universel avec nettoyage automatique du filtre, pour aspiration de poussière et occasionnellement de liquides.

Consulter le produit

HIT-DL 14-55

Pompe à souffler.

Consulter le produit HIT-DL 14-55

HIT-RB 14-55

Brosse de nettoyage.

Consulter le produit HIT-RB 14-55

Pose des chevilles

SIW 6AT-A22

Visseuse à percussion de 22 V.



Consulter le produit

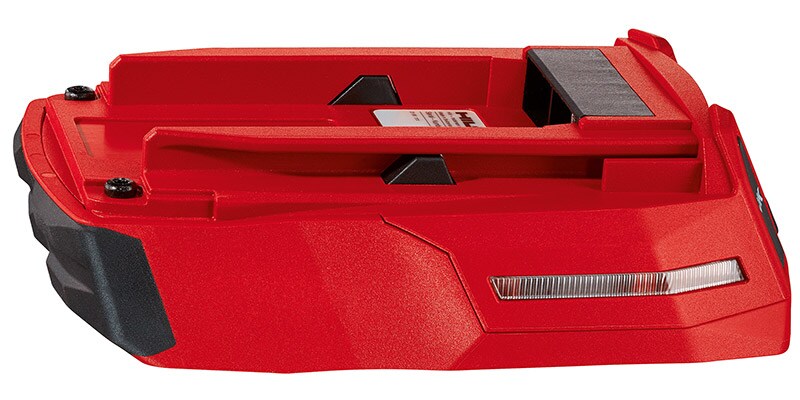

SI-AT-A22

Module à couple adaptatif pour SIW 6AT-A22, pour ancrage et vissage conformes aux homologations.

Consulter le produit

HS-SC

Outil de pose HS-SC pour HST3-R.


Consulter le produit

TE-Y-HDA-ST

Outil de pose : nécessaire à la fonction de verrouillage automatique de la cheville à contre-dépouille HDA.

Consulter le produit

Démontage de la cheville

TE-C-HDA-RT

Outil de démontage : pour un retrait aisé de la cheville à contre-dépouille HDA.

Consulter le produit
