Pour trouver la cheville adaptée au béton

Lors de la fixation avec des chevilles dans le béton, il faut tenir compte de plusieurs points importants afin de garantir une installation sûre et fiable.

Tenez compte des facteurs environnementaux, tels que la température, l'humidité et les influences chimiques, qui peuvent affecter la durabilité de la cheville en raison de la corrosion.

Pensez au type de charge que la cheville doit supporter. Les charges lourdes nécessitent des chevilles plus robustes et un dimensionnement minutieux.

Vous trouverez ici nos recommandations pour les solutions de fixation, classées selon la charge prévue dans le béton.

Fixation par chevilles dans le métal

Chevilles pour béton pour charges légères

Quelle cheville choisir pour le montage de charges légères dans des murs, sols et plafonds en béton?

En règle générale, un diamètre de cheville de M6 à M10 est suffisant pour fixer des charges telles que des boîtes aux lettres, des panneaux, des petites mains courantes, des luminaires ou des installations médiatiques. En fonction de l'environnement, vous choisissez les chevilles dans les qualités d'acier nécessaires, comme la galvanisation ou l'acier inoxydable.

Nous recommandons les chevilles pour béton suivantes avec une capacité de charge légère:

Montage Rapide

Schraubanker HUS4-H

Vis d'ancrage pour cadres HUS4-H

Vis d'ancrage pour cadres idéale pour les fixations temporaires et les plaques de base. Se monte en quelques étapes, sans nettoyage des trous forés, et peut être réutilisée plusieurs fois. Convient pour le béton.

Commander HUS4-H

Performance maximale dans le béton fissuré

Bolzenanker HST3

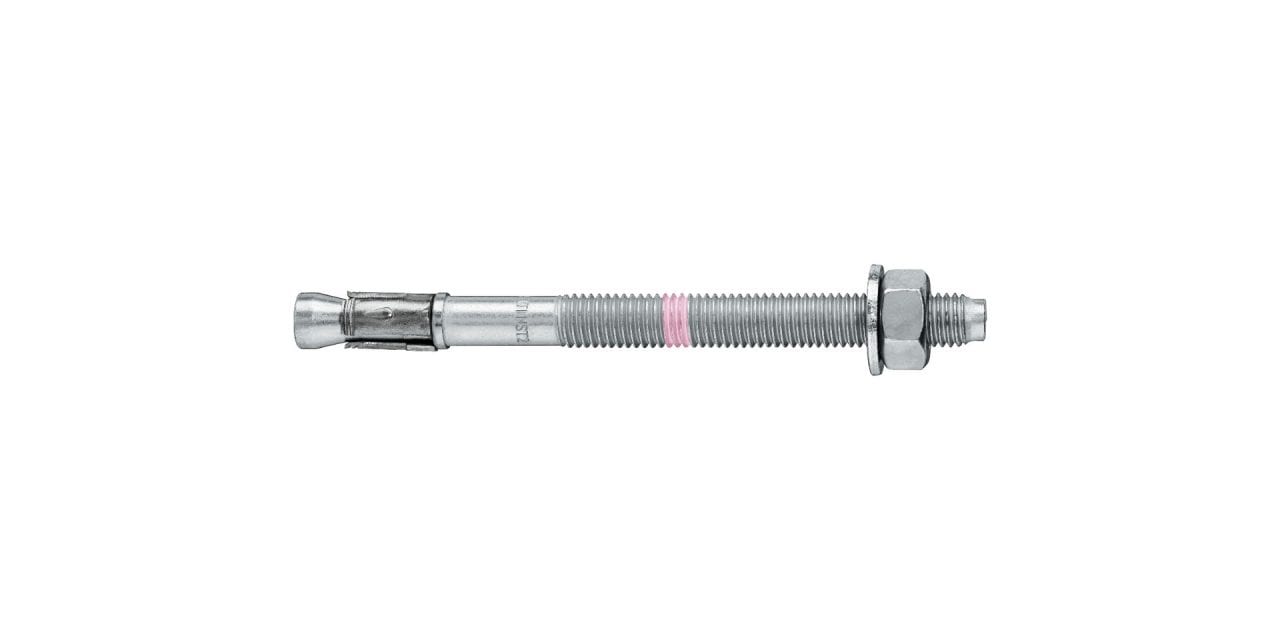

Goujon d'ancrage HST3

Convient pour la fixation sûre de charges, même sismiques, dans du béton fissuré. Des applications plus économiques, même pour des plaques de base plus petites, grâce à des profondeurs d'ancrage variables.

Commander HST3

Polyvalence d'utilisation

HRD Kunststoffdübel

Chevilles en plastique HRD

La gamme de chevilles HRD se caractérise par différentes combinaisons de têtes de vis et de qualités de matériaux et convient à une large palette de fixations et de matériaux support.

Commander HRD
Dübelbefestigung in Beton

Chevilles pour béton pour charges moyennes

Quelle cheville est la plus appropriée pour les charges moyennes telles que les plateformes, les auvents, les stores, les mains courantes, les garde-corps, les chaises et les installations médiatiques ? Pour cela, un diamètre de cheville de M10 à M16 est généralement nécessaire.

Nous recommandons les chevilles pour béton suivantes avec une capacité de charge moyenne:

Extrêmement fort

Mortier adhésif HIT-HY 200-A V3 et tiges d'ancrage HAS

Particulièrement bien ancré: l'assemblage du mortier adhésif et des tiges d'ancrage HAS (disponibles en différentes qualités d'acier, diamètres et longueurs) pour les applications les plus diverses dans le béton.

Commander HIT-HY 200-A V3 Commander HAS

Convient à de nombreux cas

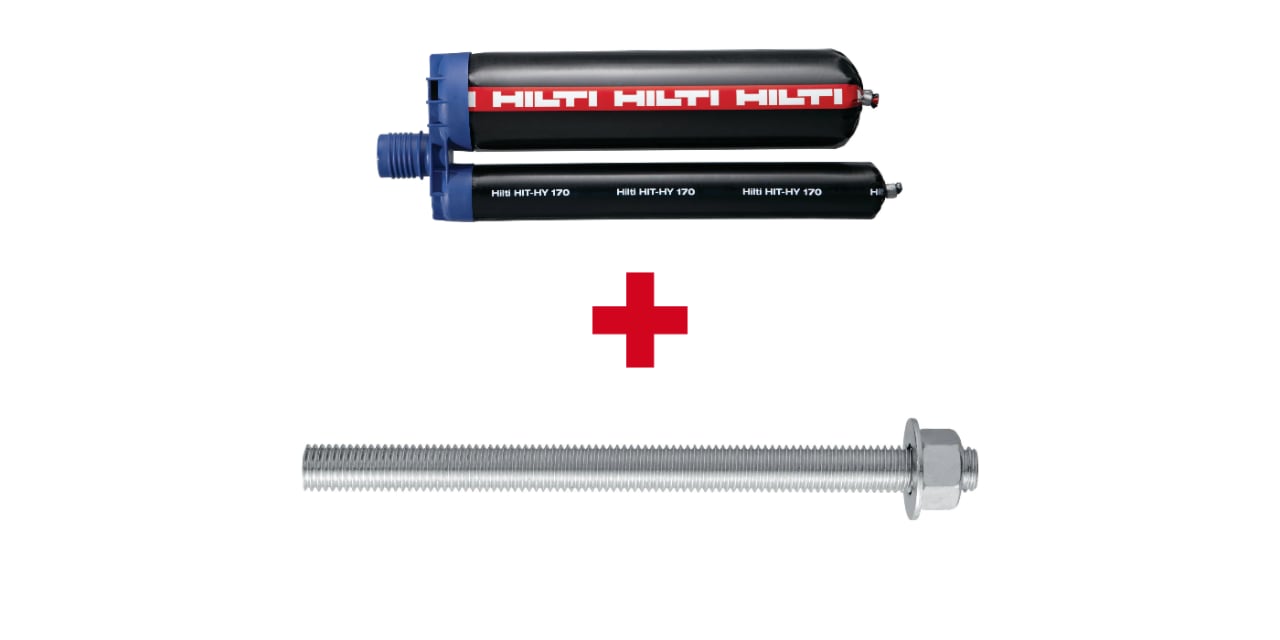

Mortier adhésif HIT-HY 170 et tiges d'ancrage HAS

Mortier adhésif pour les applications standards dans le béton et la maçonnerie en combinaison avec des tiges d'ancrage HAS (disponibles en différentes qualités d'acier, diamètres et longueurs) pour les applications les plus diverses dans le béton.

Commander HIT-HY 170 Commander HAS

Performance maximale dans le béton fissuré

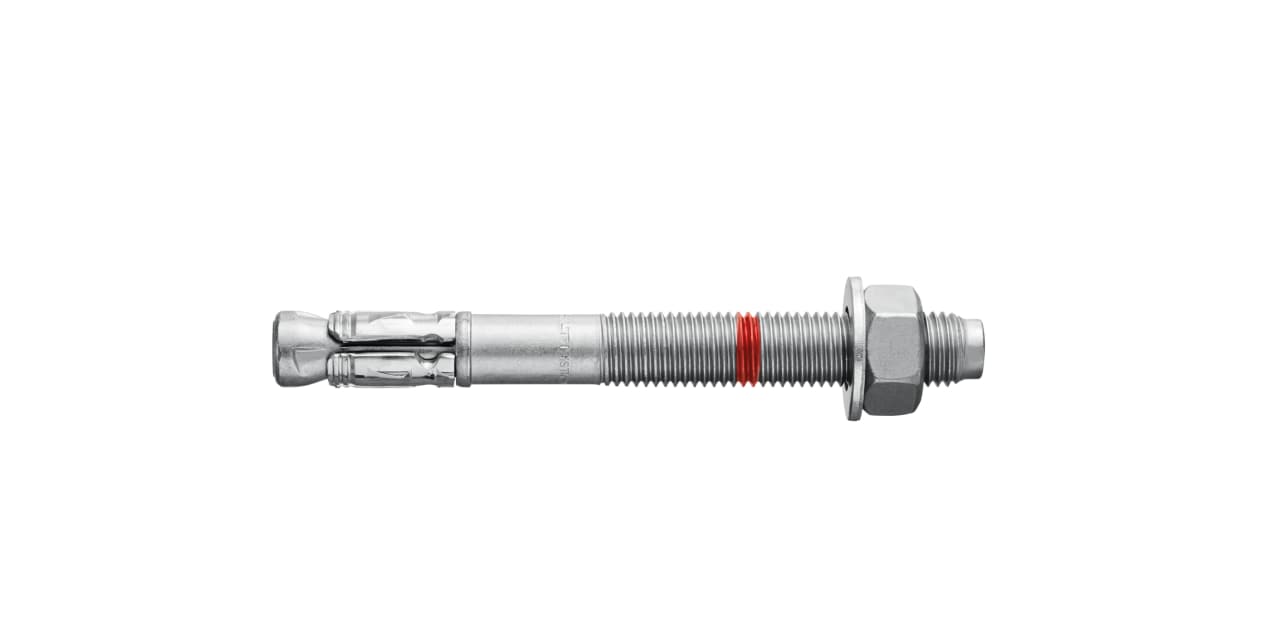

Goujon d'ancrage HST3

Convient pour la fixation sûre de charges, même sismiques, dans du béton fissuré. Montage facile sans nettoyage des trous forés et contrôle de qualité plus simple grâce au marquage de la tête.

Commander HST3

Sûr et efficace

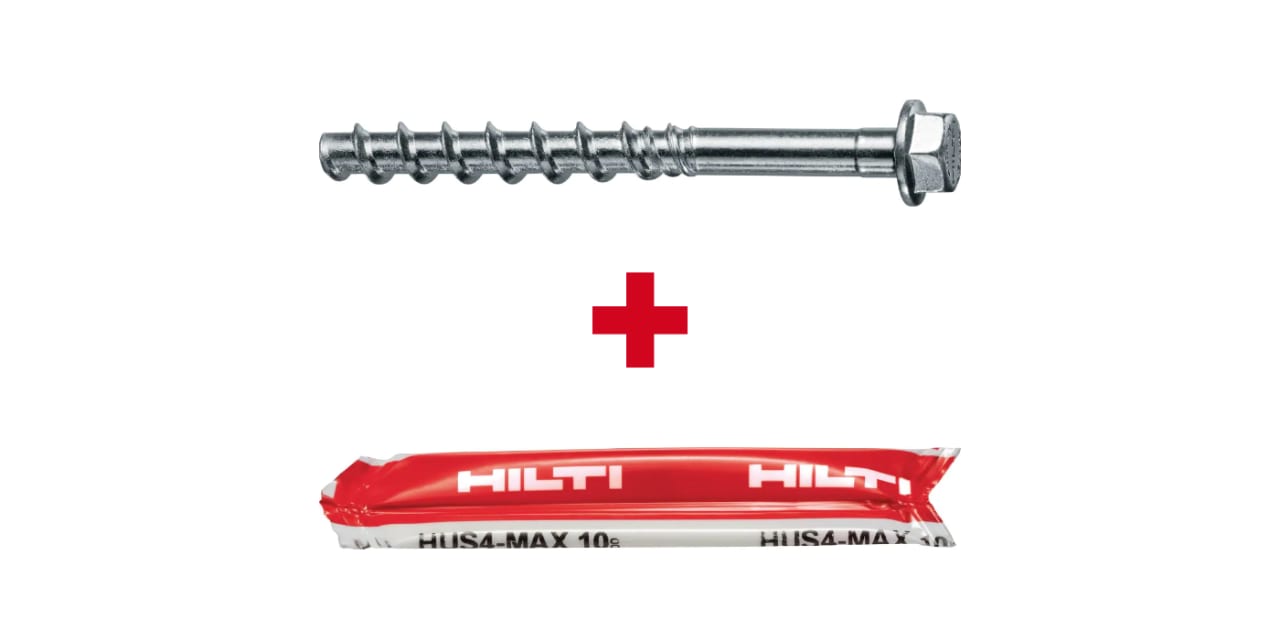

Vis d'ancrage pour cadres HUS4-H avec capsules de mortier adhésif HUS4-MAX

Utilisez la vis d'ancrage pour cadres pratique avec la cartouche de film adhésif pour fixer de manière sûre et efficace. Elles allient le meilleur des chevilles chimiques et mécaniques pour une installation très rapide, avec peu d'étapes et une capacité de charge immédiate dans le béton fissuré.

Commander HUS4-H Commander HUS4-MAX
Chevilles pour charges lourdes

Chevilles pour béton pour charges lourdes

Si vous souhaitez fixer des charges élevées dans le béton, comme des poteaux en acier, des grues, des robots, des escaliers de secours ou des poutres en acier, vous avez généralement besoin d'un diamètre de cheville supérieur à M16. En tant que chevilles pour charges lourdes, les chevilles chimiques, une combinaison de mortier adhésif et de tige d'ancrage, offrent une capacité de charge particulièrement bonne.

Wir empfehlen folgende Betondübel mit hoher Tragfähigkeit:

Une capacité de charge maximale:

Injektionsmörtel HY200-A V3 mit Ankerstange HIT-Z

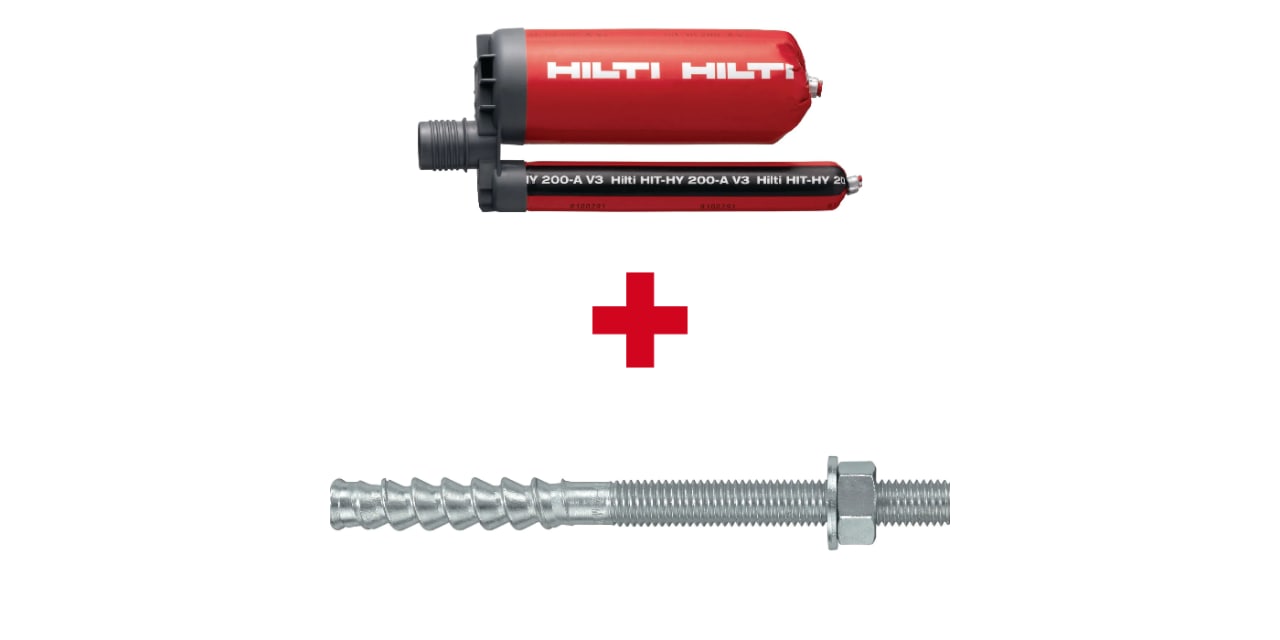

Mortier adhésif HIT-HY 200-A V3 avec tige d'ancrage HIT-Z

Mortier adhésif performant associé à la tige d'ancrage HIT-Z pour une performance maximale et des charges très élevées dans le béton fissuré, même sans nettoyage des trous forés.

Commander HIT-HY 200-A V3 Commander HIT-Z

Quand les choses se compliquent:

Injektionsmörtel RE500 V4 mit HAS-Ankerstange

Mortier adhésif HIT-RE 500 V4 avec tiges d'ancrage HAS

Pour les conditions les plus exigeantes : Le mortier adhésif extra-fort avec homologations pour les ancrages lourds associé aux tiges d'ancrage HAS convient à pratiquement tous les assemblages acier-béton, même lorsque des exigences spéciales telles que WHG jouent un rôle.

Commander HIT-RE 500 V4 Commander HAS

Performance maximale dans le béton fissuré:

Bolzenanker HST3

Goujon d'ancrage HST3

Disponible dans des diamètres allant jusqu'à M24 et donc adapté à une fixation sûre, y compris pour charges lourdes et actions sismiques. Permet un montage rapide et facile sans nettoyage de trous forés.

Commander HST3

Haute résistance:

Schwerlastanker HSL4

Cheville pour charges lourdes HSL4

La HSL 4 convient aux applications pour charges lourdes de haute sécurité ou dynamiques et présente une grande capacité de charge transversale et de traction.

Commander HSL4 En savoir plus sur les applications pour charges lourdes
Ancrage en acier dans la mer

Facteurs environnementaux et corrosion

Évitez les risques de blessures, d'accidents et des coûts en intégrant la résistance à la corrosion dans votre planification.

Selon le lieu d'installation, que ce soit en intérieur, en extérieur ou dans des environnements spéciaux tels que les piscines, les centrales électriques ou les tunnels, des facteurs tels que l'humidité ou la température peuvent influencer la capacité de charge. C'est pourquoi nous proposons nos chevilles galvanisées, en acier inoxydable et en acier hautement résistant à la corrosion.

Lisez ici plus d'informations sur les facteurs environnementaux et sur le matériau à utiliser pour un montage résistant à la corrosion dans votre cas d'application.

Les chevilles Hilti en un coup d'œil

Dans notre PDF pratique, vous trouverez un aperçu de tous les systèmes de chevilles Hilti. Vous pouvez ainsi choisir très facilement les solutions possibles pour l'application que vous prévoyez, en fonction du matériau support, des homologations et du matériau.

Voir le PDF sur les chevilles

Toutes les chevilles dans la boutique en ligne

Découvrez ici la large gamme de chevilles et de techniques de fixation Hilti et faites vos achats facilement 24 heures sur 24 dans notre boutique en ligne Hilti.

Voir les solutions de fixation

Contact

Vous ne savez pas encore quel produit est le mieux adapté à votre application ? Contactez-nous, nous nous ferons un plaisir de vous aider.

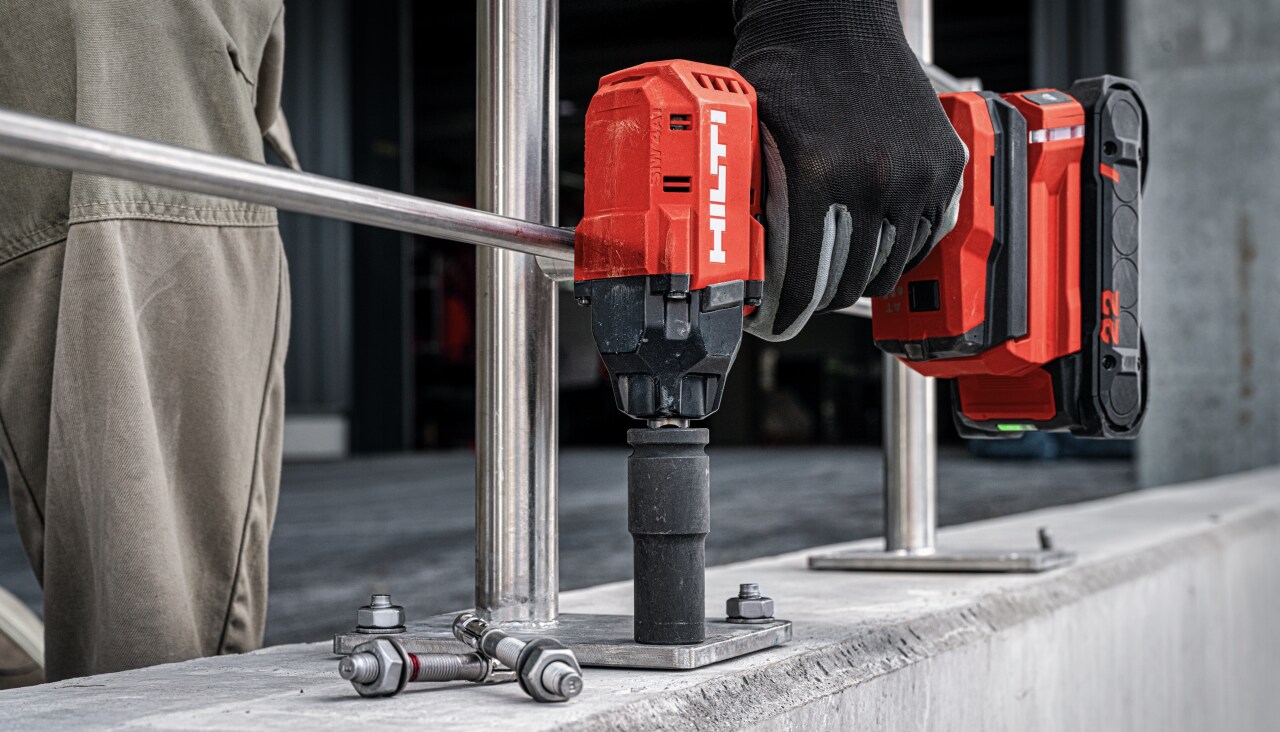

Fixation en acier HUS4-Max
