Chantier avec applications pour charges lourdes

Gagnez du temps sur les applications pour charges lourdes

Fixer rapidement des charges lourdes en toute sécurité

Vous souhaitez fixer des pièces lourdes ou des éléments porteurs sur un béton fissuré ? Vous êtes parfaitement armés grâce à des systèmes de chevilles fiables et homologués ETA pour une fixation individuelle dans du béton fissuré ! Vous trouverez ici la solution qui convient pour vos défis.

Découvrez ici les différentes solutions d'application

Téléchargement

Fixer des garde-corps sur du béton

Fixation de garde-corps avec goujon d'ancrage HST3 avec écrou borgne

Montage avec le goujon d'ancrage HST3

La sécurité de la fixation est aussi garantie, outre par l'agrément ETA pour goujon d'ancrage et écrou borgne, par une sécurité de montage intégrée.

Avec une troisième profondeur de liaison, vous avez le choix entre différentes profondeurs d'ancrage. Cela autorise des distances au bord et entraxes flexibles qui permettent des applications peu coûteuses avec des plaques de base.

En plus, vous pouvez calculer et dimensionner des solutions de garde-corps et de plaques de base complètes afin qu'elles soient non seulement plus économiques, mais aussi fiables et conformes aux réglementations. La tête ronde, galvanisée ou en inox, assure une fixation propre et esthétique. Vous atteignez systématiquement le bon moment de couple avec le module de couple intelligent SI-AT-A22.

Accès direct au goujon d'ancrage HST3 avec écrou borgne Découvrir maintenant la gamme de goujons d'ancrage Vidéos How To
Mains courantes à l'intérieur

Montage esthétique avec la vis à béton HUS4-C

Les mains courantes et les garde-corps se fixent également avec des vis à béton. Celles-ci s'installent facilement et rapidement et peuvent aussi être utilisées en cas de faibles distances au bord et entraxes.

La gamme de vis à béton Hilti comprend différentes variantes avec tête hexagonale, tête fraisée ou filetage extérieur. Elles répondent également à différentes exigences en matière de qualité du matériau : de la vis d'ancrage galvanisée pour l'intérieur, en passant par le multicouches innovant jusqu'aux variantes inoxydables pour l'extérieur ou pour la fixation de garde-corps inoxydables.

Vers vis à béton HUS4-C En savoir plus sur les vis à béton

Applications pour charges lourdes au mur et au plafond

La fixation sécurisée des charges lourdes au mur ou au plafond crée des défis particuliers pour votre projet. Avec des outils et des matériaux innovants pour le chantier, vous travaillerez de façon sécurisée à l'avenir, vous réaliserez des économies et vous vous épargnerez des étapes de travail inutiles.

Sécurité en combinaison

Pour le moment de couple idéal, utilisez la cheville pour charges lourdes Hilti HSL4-B

Importance du moment de couple

Ne sous-estimez jamais l'importance du couple de serrage lors de la fixation de poutres en acier aux murs et aux plafonds ! En effet, si le couple est trop faible, la fixation n'est plus sûre - la charge n'est plus portée de manière fiable. Un couple trop élevé risque de provoquer des fissures dans le béton ou de provoquer une défaillance complète de l'ancrage. L'ancrage pour charges lourdes HSL4-B « connaît » donc son couple idéal : Son capuchon de protection se casse dès que le couple de montage correct est atteint. Le montage est automatiquement sûr.

Découvrir la cheville pour charges lourde HSL4-B
En scannant le code-barres de la cheville pour charges lourde, le module identifie le moment de couple adapté

Cheville pour charges lourdes et module de moment de couple

Vous pouvez également fixer l'ancrage pour charges lourdes sans clé dynamométrique à l'aide d'une visseuse sans fil. Jusqu'au diamètre M16, vous effectuez la pose et le serrage en une seule opération avec le module de couple adaptatif SI-AT-A22 : Si vous scannez le code-barres sur l'emballage des ancrages pour charges lourdes, le module s'ajuste automatiquement et la clé à chocs sans fil s'arrête au bon moment.

Informations complémentaires sur le module de moment de couple SI-AT-A22

Pour une finition propre

Une belle solution : Cheville pour charges lourdes HSL4-SK

Outre la capacité de charge et la sécurité, l'esthétique aussi est un critère de sélection. La cheville pour charges lourdes HSL4-SK vous propose une belle solution. Grâce au style particulier de la tête avec tête fraisée, elle s'intègre complètement. C'est un avantage décisif pour vos donneurs d'ordres et maîtres d'ouvrage.

Nettoyage de trous forés ? Faites le tout en même temps !

Pour que l'ancrage tienne en toute sécurité dans le béton, la poussière de perçage générée doit impérativement être évacuée du trou. En pratique, le nettoyage de trous forés est effectué rarement, ou de façon insuffisante. Par ailleurs, lors du soufflage du trou foré, la poussière est envoyée dans l'air ambiant et devient inhalable – des risques évitables pour votre projet et vos collaborateurs.

La meilleure solution : la mèche creuse combinée à nos aspirateurs VC 20 ou VC 40. La poussière est aspirée directement pendant le forage, et la cheville pour charges lourdes peut être fixée directement dans l'emmanchement. Ainsi, vous êtes en sécurité et vous travaillez en respectant les normes de la SUVA.

Application pour charges lourdes dans du béton

La solution simple et rapide pour fixer des poutres en acier sur du béton, conformément à l'homologation

Lors de la fixation de poutres en acier sur du béton fissuré, il est particulièrement important d'utiliser des systèmes de cheville fiables et conformes à l'homologation. Le nettoyage de trous forés et la quantité correcte de mortier constituent de vrais défis. Grâce aux solutions Hilti, vous travaillez efficacement et simplement. Les produits et les outils permettent d'économiser des étapes de travail et donc du temps, tout en veillant à la stabilité des applications pour charges lourdes.

HUS4-MAX Anwendung Geländer

Encore plus de possibilités en combinant des vis à béton et des chevilles chimiques

Combinez les avantages des vis à béton et des chevilles chimiques pour gagner encore plus en productivité lors de vos applications de fixation. Une puissance maximale alliée à une manipulation facile ouvre de nouvelles possibilités. Les vis hybrides HUS4-MAX sont les seules chevilles qui ne requièrent aucun temps de durcissement et permettent l'application de la charge totale juste après la pose. Grâce aux capsules hybrides HUS4-MAX, vous vous épargnez des efforts et avez toujours la bonne quantité de mortier dans le trou foré.

Pour capsules hybrides HUS4-MAX
Nettoyage conventionnel de trous forés avec une brosse en acier inoxydable

Renoncement au nettoyage de trous forés avec tige d'ancrage HIT-Z

Le trou foré doit être exempt de poussières et d'impuretés dans les systèmes conventionnels. S'il n'est pas nettoyé, le niveau de charge de l'application pour charges lourdes diminue fortement, dès lors que celle-ci n'est pas homologuée à cette fin. Cela constitue un risque sécuritaire important.

La tige d'ancrage conique peut être mise en place directement après le forage. En combinaison avec le mortier à injection HIT-HY 200-A, le nettoyage de trous forés selon ETA-12/0006 n'a plus d'effet sur le niveau de charge et n'est donc plus nécessaire. Cela réduit les erreurs d'application, les étapes de travail, le temps qui leur est consacré ainsi que les accessoires de nettoyage. Vous économisez ainsi des coûts et épargnez en outre la santé du monteur car il n'entre pas en contact avec la poussière en suspension du chantier.

En savoir plus sur HIT-Z


Renoncement au nettoyage de trous forés à la mèche creuse

Vous pouvez aussi vous épargner le nettoyage de trous forés séparé grâce à l'utilisation de la mèche creuse Hilti dans le béton dans de nombreuses solutions de fixation avec nos mortiers à injection HIT-HY 170, HIT-HY 200 et HIT-RE 500.
Cela économise aussi des coûts, évite la poussière de chantier et protège la santé du monteur.

Découvrez maintenant les mèches creuses Hilti Tiges d'ancrage Hilti Chevilles chimiques par injection Hilti
Dosage correct de la quantité de mortier à l'aide d'un appareil d'injection sans fil

Quantité de mortier correcte

Pour le maintien d'une cheville chimique et la stabilité de la construction, la quantité correcte de mortier doit être injectée dans le trou foré.

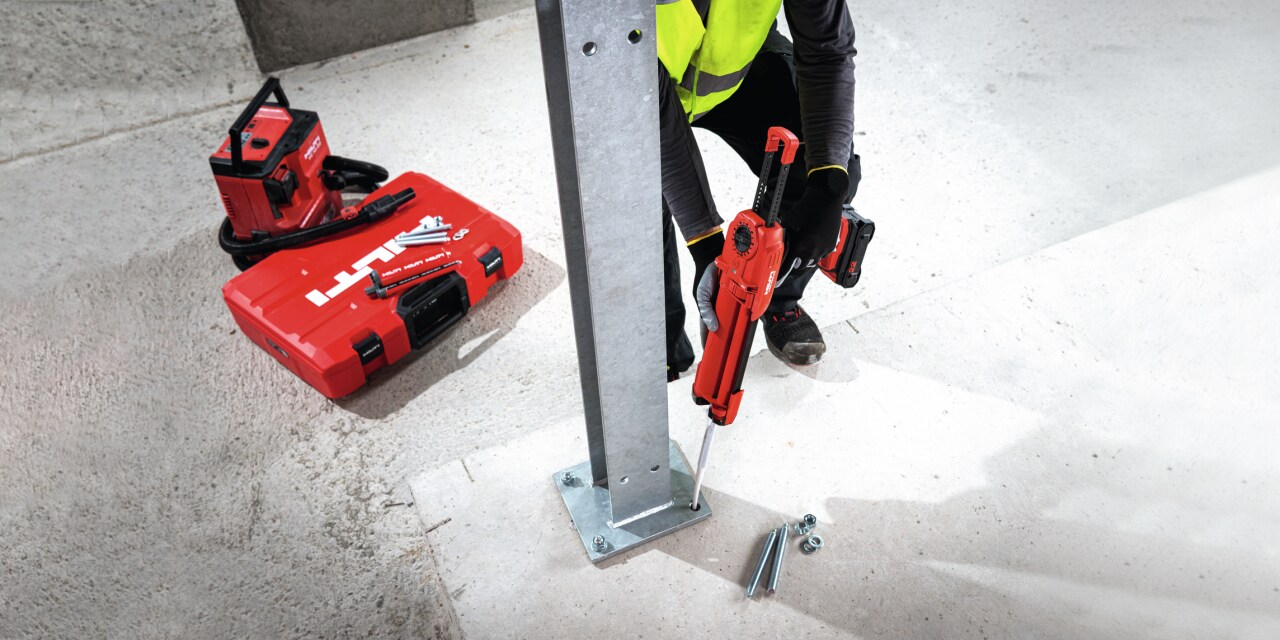

Injection de mortier précise avec appareil d'injection sans fil HDE 500-22

L'appareil d'injection dispose d'une batterie de grande capacité et permet des injections précises, même à bases températures. Vous déterminez le volume de mortier nécessaire au ml près grâce à l'application Volume Calculator. Vous réglez ce volume calculé dans le sélecteur de mode dosage afin d'injecter constamment la même quantité. Votre application pour charges lourdes tient solidement et de manière sécurisée. Grâce au mécanisme de détente automatique de l'appareil d'injection, le mortier ne peut pas goutter. Le secteur de travail reste donc propre et les coûts sont réduits.

Vers pince d'injection sans fil pour scellement chimique hDE 500-22 Concernant l'application Volume Calculator
