Beim HDA-T M12x125/30 wird in Profis Engineering bei der Ankerplatte ein Mindestrandabstand von 27,6 mm angegeben. Ich habe eine Ankerplatte von t = 20 mm aus S355. Rein aufgrund des Lochleibungswiderstandes wäre auch ein Randabstand von 20 mm noch i.O. Wieso muss der Mindestabstand trotzdem eingehalten werden?
Guten Tag Herr Schneeberger
Besten Dank für Ihre Frage.
Profis Engineering arbeitet mit einem Mindest-Randabstand nach DIN EN 1993-1-8:2010-12 Tabelle 3.3.

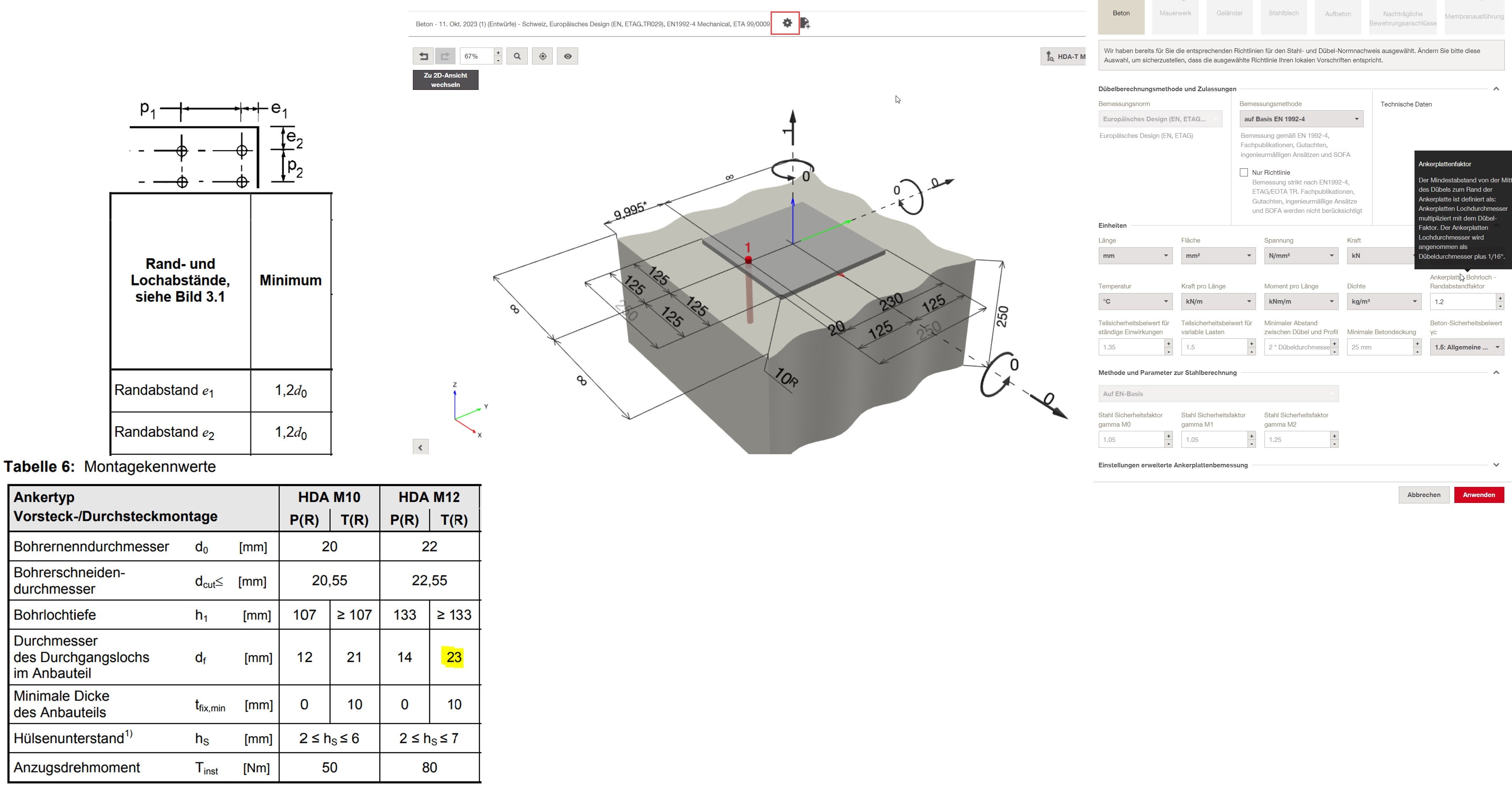

Beim HDA-T M12x125/30 beträgt der Durchmesser des Durchgangsloches in der Ankerplatte gemäss Zulassung 23mm (s. Bild anbei)
Ihr beschriebener Mindest-Randabstand von 27,6mm entsteht durch die Rechnung 1,2 x 23mm.
Sie können diesen Faktor von 1,2 in der Software anpassen, wenn Sie dies wünschen. Sie finden im Anhang die Schritte/Anleitung, um diesen Faktor zu ändern.
Wir hoffen wir konnten Ihnen so weiterhelfen.
Mit freundlichen Grüssen,
Ihr HILTI Ingenieurteam
