Fixation de solutions de protection incendie

Réglementations générales et performances requises

On distingue deux applications :

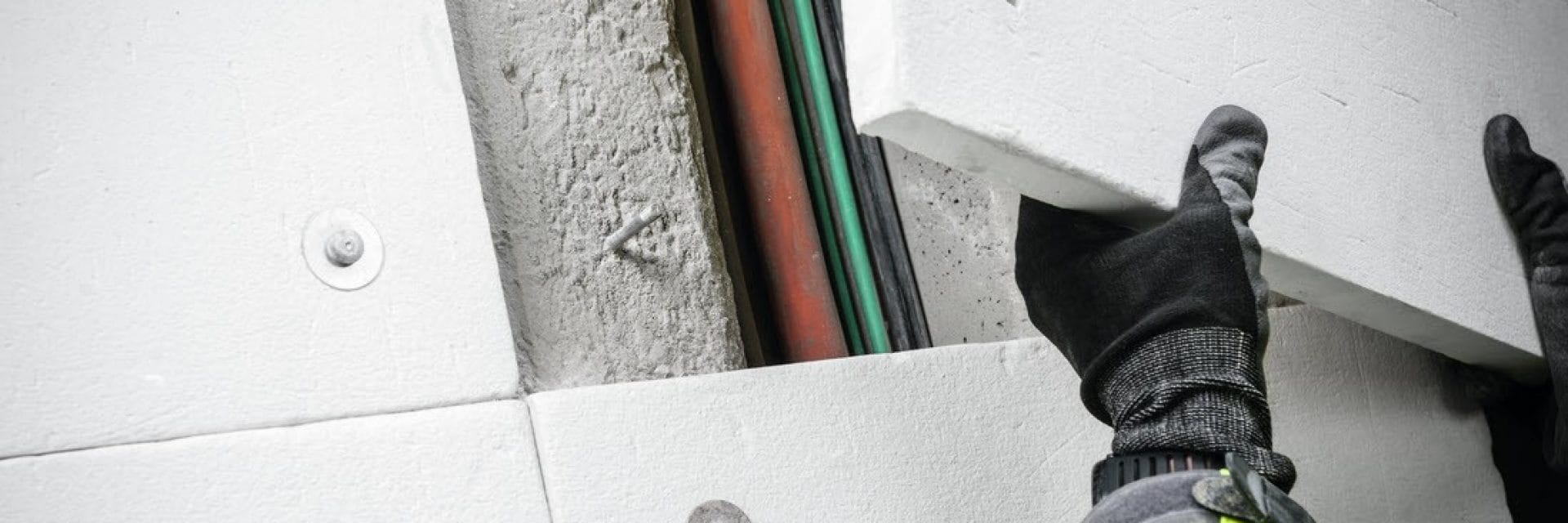

  • La fixation de panneaux coupe-feu
  • La fixation de treillis d'armature comme support pour systèmes de mortier coupe-feu

Les panneaux coupe-feu nécessitent non seulement des éléments d'ancrage soumis à des contrôles spécifiques, mais aussi un essai du système ( panneau coupe-feu avec ancrage intégré au système ). Les panneaux coupe-feu doivent généralement être démontables afin de pouvoir procéder à l'inspection du matériau support.

Dans le cas des systèmes de mortier coupe-feu, la couche d'armature doit être montée contre la paroi du tunnel à l'aide d'éléments d'ancrage spéciaux.

Performances requises pour l'ancrage de panneaux coupe-feu

En principe, il convient de choisir le moyen de fixation selon le type d'action et la durée d'utilisation. Les performances suivantes sont donc requises :

  • Système homologué ( ATE )
  • Résistance au feu selon la courbe de charge incendie spécifique au projet
  • Fatigue
  • Tremblements de terre
  • La longueur d'ancrage minimale détermine souvent le choix de la fixation
  • Pose rapide
  • Démontage du panneau coupe-feu sans détruire l'élément d'ancrage
  • Démontage de l'élément d'ancrage nécessaire
  • Exigence particulière lors de l'installation ( sans poussière, méthode de perçage )
  • A4 ou HCR exigé selon la situation nationale

Dimensionnement / réglementations normatives

  • Dimensionnement / réglementations normatives
  • Rich Text/Text : Dimensionnement pour charge statique et quasi-statique selon la norme EN 1992-4 et le Technical Report 055 de l'EOTA
  • Dimensionnement pour résistance au feu selon la norme EN 1992-4 ( annexe D ) et le Technical Report 020 de l'EOTA
  • Qualification selon EAD 330747-00-0601
  • Certificat de résistance au feu comme test système ( panneau coupe-feu associé à un système de fixation ) selon la courbe de charge incendie du projet
  • Essai de système de la courbe de charge incendie à appliquer ISO 834, HCM, RWS, ZTV-ING

Performances requises pour les ancrages de l'armature des systèmes de mortier coupe-feu

  • Généralement, aucun système homologué n'est nécessaire
  • La distance définie entre la couche d'armature et la paroi du tunnel doit être garantie

HFB-R + HFB-HCR

  • ATE-17/0168
  • Vérifications du système avec les panneaux coupe-feu de fabricants réputés et différentes courbes de charge incendie disponibles
  • Données techniques pour la fatigue
  • Données techniques pour les tremblements de terre C1
  • Profondeurs d'ancrage de 25 à 35 mm ( ATE ) et de 20 mm ( données techniques ), pour des épaisseurs de panneau coupe-feu de 5 à 75 mm
  • Pose rapide et sécurisée Démontage du panneau coupe-feu avec démontage de l'élément d'ancrage ( l'ancrage ne peut pas être réutilisé )
  • La formation spéciale de la tête permet un démontage rapide de l'ancrage sans endommager le panneau coupe-feu
  • Installation sans poussière, méthode de perçage
  • Matériau A4 ou HCR disponible


Consulter le produit HFB-R

Consulter le produit HFB-HCR



HFB-A-R + HFB-A-HCR

  • ATE-17/0168
  • Vérifications du système avec les panneaux coupe-feu de fabricants réputés et différentes courbes de charge incendie disponibles
  • Données techniques pour la fatigue
  • Données techniques pour les tremblements de terre C1
  • Profondeurs d'ancrage de 25 à 35 mm ( ATE ) et de 20 mm ( données techniques ), pour des épaisseurs de panneau coupe-feu de 5 à 75 mm
  • Pose rapide et sécurisée
  • La formation spéciale du filetage de raccordement permet le démontage du panneau coupe-feu à des fins d'inspection et sans le détruire, ce qui permet de réutiliser l'élément d'ancrage
  • La formation spéciale de la tête permet un démontage rapide de l'ancrage sans endommager le panneau coupe-feu
  • Installation sans poussière, méthode de perçage
  • Matériau A4 ou HCR disponible

Consulter le produit HFB-A-R

Consulter le produit HFB-A-HCR



HFB-CM 20

  • Utilisation avec HFB selon l'ATE-17/0168
  • Montage rapide et
  • flexible
  • Pivotant Distance de 20 mm entre la couche d'armature et le matériau support


Consulter le produit

HUS2-H

  • ATE-08/0307
  • Logiciel de dimensionnement Profis Engineering, documentation incluse
  • Courbes de charge incendie : ISO 834 et ZTV-ING
  • Tremblements de terre : catégorie C1
  • Comportement en cas de choc non testé
  • Pose rapide à l'aide de la visseuse à percussion d'Hilti
  • Démontage de l'élément d'ancrage possible
  • Convient pour les trous percés par percussion ou au diamant ( p. ex. à l'aide des carotteuses au diamant DD-30W et DD EC-1 )
  • Matériau A4 disponible
  • Scellement des trous percés impossible
  • Distance variable entre la couche d'armature et le matériau support
  • Profilé U disponible en fabrication spéciale sur commande


Consulter le produit

Perçage

TE 6-A22 ( 04 )

Perforateur sans fil ( 22 V ) avec poignée en D résistante.

Consulter le produit

TE DRS-6-A ( 02 )

Aspiration intégrée pratique de la poussière.

Consulter le produit

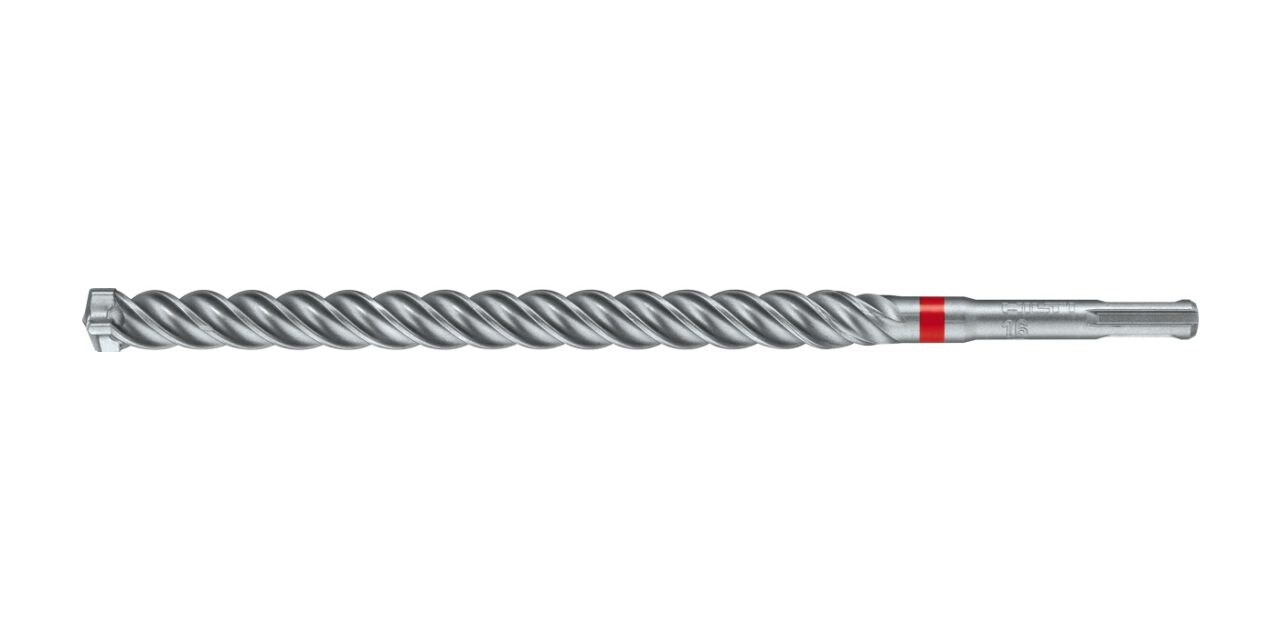

TE-CX ( SDS PLUS )



Consulter le produit

Pose des chevilles

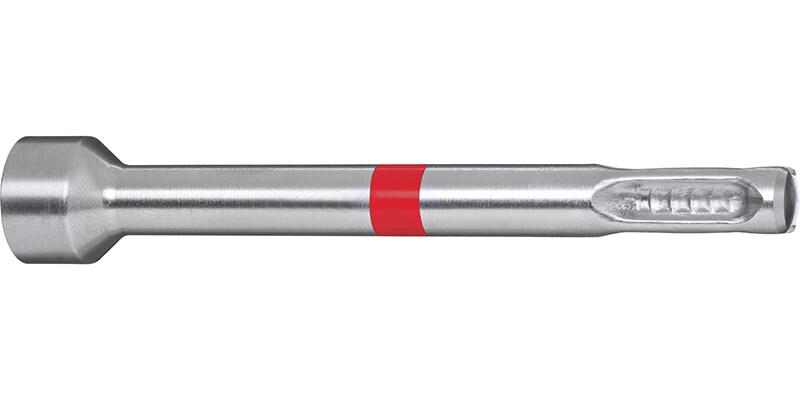

TE-C-HFB-ST

Outil de pose avec raccord TE-C ( mécanique ).

Consulter le produit

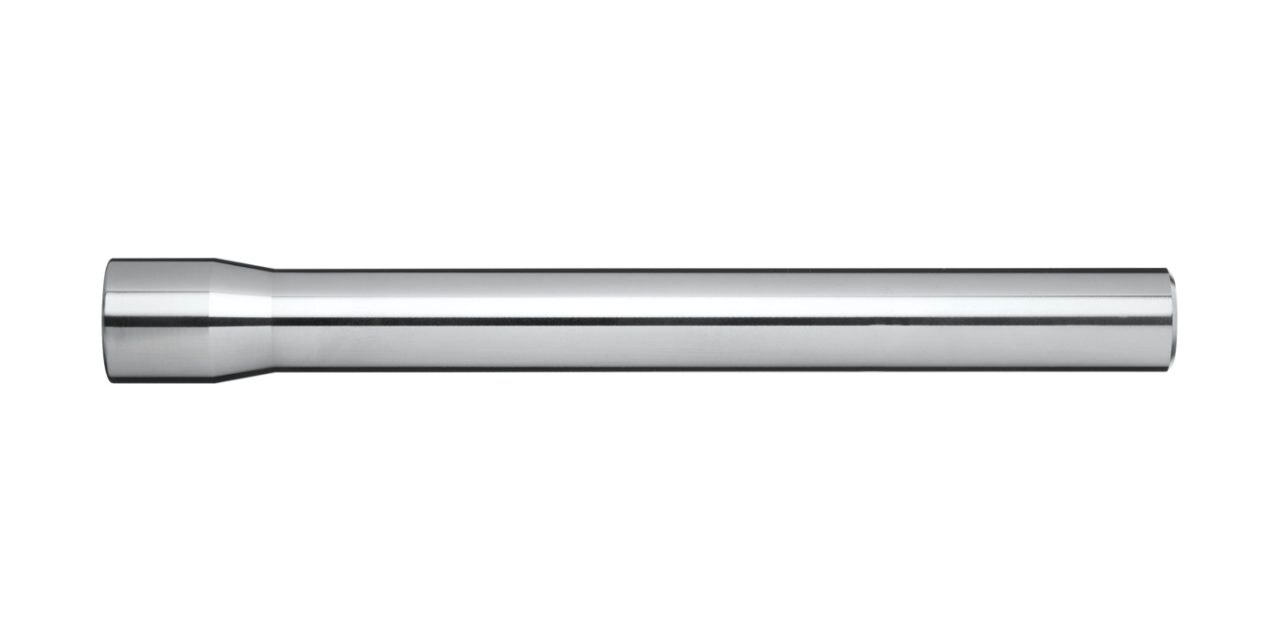

D-HFB-ST

Outil de pose – manchon sur mèche de forage ( mécanique ).

Consulter le produit

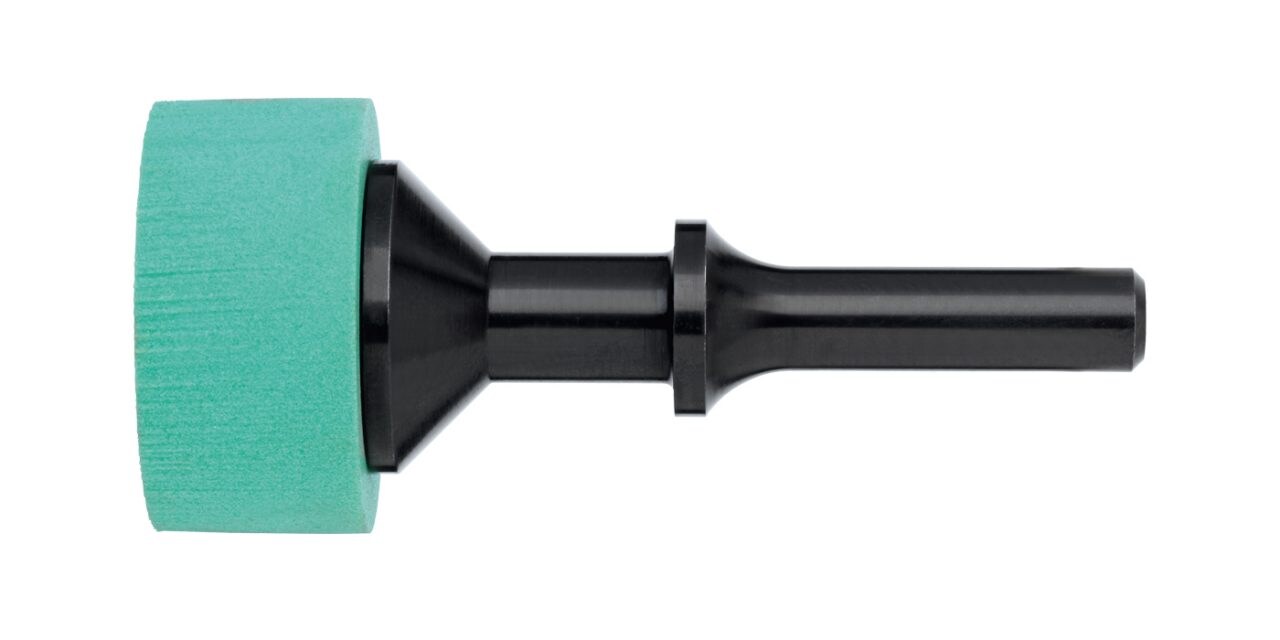

P-HFB-ST

Outil de pose à utiliser avec des appareils pneumatiques.

Consulter le produit

Démontage de la cheville HFB-R

SIW 22T-A 1/2"

Visseuse à percussion de 22 V.

Consulter le produit

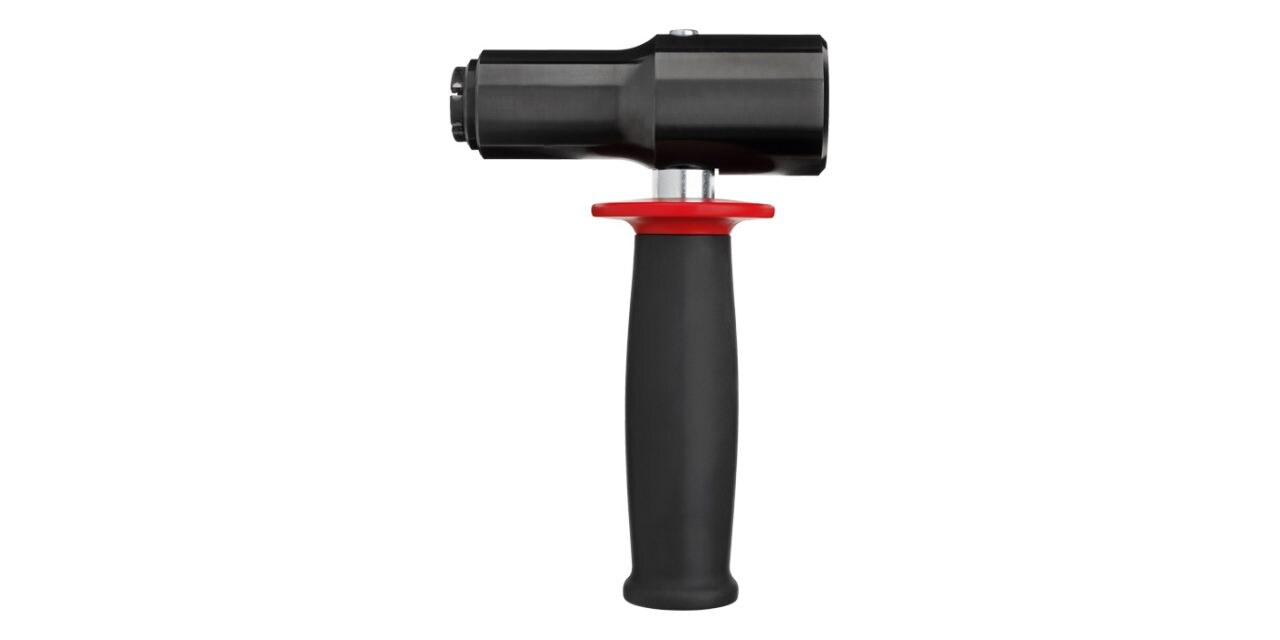

SI-HFB-RS

Clé à douille.

Consulter le produit

Démontage du panneau coupe-feu pour inspection

SIW 6AT-A22

Visseuse à percussion de 22 V.

Consulter le produit

SI-S 1/2"-10 L

Embouts pour visseuse à percussion.

Consulter le produit
