FIXATIONS EFFICACES ET SÛRES SUR LE CHANTIER

Les spécifications des chevilles à expansion HST2 et HST3, alliées à notre système AT intelligent, garantissent un montage comme prévu

«Le couple de serrage appliqué aux chevilles métalliques à expansion est le motif de réclamation le plus fréquent lors des inspections de chantier – rapport d'expertise sur les chantiers de l'ACIA, 2017

Le couple de serrage correct est difficile à détecter et facile à «rater». Lors de l'ancrage de chevilles à expansion dans le béton, la valeur du couple de serrage est déterminante pour le fonctionnement. Car seul le couple prévu permet de garantir une expansion correcte de la douille d'expansion de la cheville et la charge utile spécifiée. Autrement dit: si la cheville est mal posée, il est probable que des défauts apparaissent avec le temps.

Les raisons pour lesquelles le couple prescrit n’est pas mis en œuvre à 100% sur le chantier sont nombreuses. La première est le rythme de travail exigé aujourd'hui: la pression sur les délais ne cesse d'augmenter et il est de plus en plus difficile de trouver le temps de poser soigneusement chaque cheville et de procéder ensuite à une vérification. De surcroît, les professionnels des chantiers expérimentés disposant de la qualification nécessaire ne sont pas toujours disponibles.

Dans ce contexte de délais extrêmement serrés et de pénuries fréquentes de main-d'œuvre qualifiée sur les chantiers, Hilti a développé le système de couple adaptatif intelligent ou système AT pour fournir une solution technique potentielle. Le système comprend trois composants principaux:

  • Les systèmes de chevillage Hilti HST2 et HST3 (avec des diamètres de filetage M8, M10 et M12); probablement les chevilles les plus fréquemment spécifiées dans le monde.
  • Le système AT, constitué de la boulonneuse à choc sans fil SIW 6AT-A22 et du module de régulation de couple SI-AT-A22 qui se glisse entre la boulonneuse à choc et son accu. Le module traite les données transmises par les capteurs situés dans la boulonneuse à choc. Cela permet de garantir l'application du couple de serrage correct aux systèmes de chevillage susmentionnés.
  • Un logiciel de documentation pour pouvoir transférer les données de pose principales du module de régulation de couple SI-AT-A22 vers un ordinateur. Ces données de pose permettent de générer un rapport d'installation détaillé.

Le système AT dispose d'une technologie intelligente intégrée qui détermine si le système de chevillage susmentionné a été posé conformément à l'agrément technique européen (homologation ATE). Le rapport d'installation peut servir de documentation aux inspecteurs et aux planificateurs.

Avantages du système AT pour les planificateurs:

  • Certitude d'avoir correctement mis en œuvre vos dimensionnements sur le chantier
  • Faible risque d'endommagement de la construction (voir plus bas) dû à l'application d'un couple de serrage erroné
  • Nettement moins de dépenses imprévues de redimensionnement pendant la phase de construction
  • Aucune nécessité d'intégrer des facteurs de sécurité supplémentaires pendant le dimensionnement, pour prendre en compte les éventuelles erreurs de montage
  • Processus de travail qui tient compte des exigences des monteurs en matière de solution hautement productive susceptible d'être fournie rapidement et par tous les collaborateurs disponibles

Les trois conséquences principales de la pose incorrecte de chevilles à expansion:

  • 1 / 3
    Éclatement du béton

    Position du cône (représentation schématique) et conséquence de l'application d'un couple de serrage trop élevé (bord d'élément de construction)

  • 2 / 3
    Endommagement antérieur de la douille (goujon)

    Rupture de l'acier (représentation schématique) due au serrage excessif de la cheville (surface)

  • Please enter alternative text here (optional)
    3 / 3
    Déplacements structurels imprévus du système statique

    Courbes schématiques de déplacement des charges en cas d'installation conformément aux indications du fabricant (courbe rouge) et en cas de couple de serrage insuffisant (courbe noire)

1. Éclatement du béton

En cas d'application d'une force trop élevée, le cône s'enfonce trop profondément dans la douille d'expansion. Les forces d'écartement élevées qui s'exercent alors pendant la pose sont susceptibles d'occasionner des éclatements (c.-à-d. fissures ou effritements) et donc de réduire la capacité de charge du matériau support.

L'aspect particulièrement sournois des éclatements réside dans le fait qu'ils ne sont pas toujours visibles à l'œil nu. Et même lorsqu'ils sont visibles, les mesures correctives nécessaires peuvent se révéler fastidieuses, car il faut alors trouver de nouveaux points de fixation et procéder à de nouveaux dimensionnements.

La pire des situations correspond aux cas où les éclatements ne sont ni visibles ni décelés et où les mesures nécessaires ne peuvent pas être prises.

Grâce aux appareils compatibles avec le système AT et aux chevilles métalliques à expansion Hilti HST2 ou HST3, vous pouvez réduire le risque de défauts de construction liés à une pose incorrecte.

2. Endommagement antérieur de la douille (goujon)

Le serrage excessif d'une cheville entraîne toujours un enfoncement trop profond du cône dans la douille d'expansion et, par conséquent, l'apparition de forces d'écartement élevées.

Toutefois, si la cheville est éloignée du bord de l'élément de construction, les forces d'écartement peuvent être absorbées sans dommage par le béton environnant.

Si la cheville est soumise à un couple de serrage nettement trop élevé, ce moment de torsion peut endommager ou fragiliser le matériau du goujon, voire même arracher du matériau. Il faut alors s'attendre à une diminution significative de la charge de rupture de l'acier en présence d'une charge de traction ou de cisaillement, ou sous l'effet combiné des forces de traction et de cisaillement.

Les dommages peuvent facilement passer inaperçus, en général, seule une micrographie permet de les déceler.

La spécification du système d'adaptation de couple intelligent de Hilti est la meilleure méthode pour réduire la probabilité d'apparition de tels dommages.

3. Déplacements structurels imprévus du système statique

Lorsque le couple de serrage appliqué est insuffisant, le cône ne s'enfonce pas assez profondément dans la douille d'expansion. Si une charge extérieure est appliquée, le cône s'enfonce plus profondément dans la cheville à expansion. La charge utile proprement dite peut certes être atteinte, néanmoins seulement après un déplacement incontrôlé notable de la cheville (uncontrolled slip).

Le système AT permet d'éviter facilement les «chevilles desserrées».

Une pose correcte du premier coup

Please enter alternative text here (optional)

Le nombre de visites de surveillance des travaux à des fins de contrôle qualité augmente. Si celles-ci contribuent largement et indubitablement à la sécurité des bâtiments et de l'installation, elles ont cependant leurs limites. Par exemple, les erreurs de montage ne sont guère décelées lors des inspections de routine. Même le contrôle de couple par «resserrage» ne permet pas de déterminer complètement l'état d'une cheville.

Selon des enquêtes réalisées auprès d'ingénieurs en génie civil, ces derniers intègrent généralement des facteurs de sécurité supplémentaires à leurs dimensionnements pour tenir compte des éventuels défauts de montage, une approche qui ne s'avère pas forcément rentable.

Le système AT, une synergie de quatre composants:

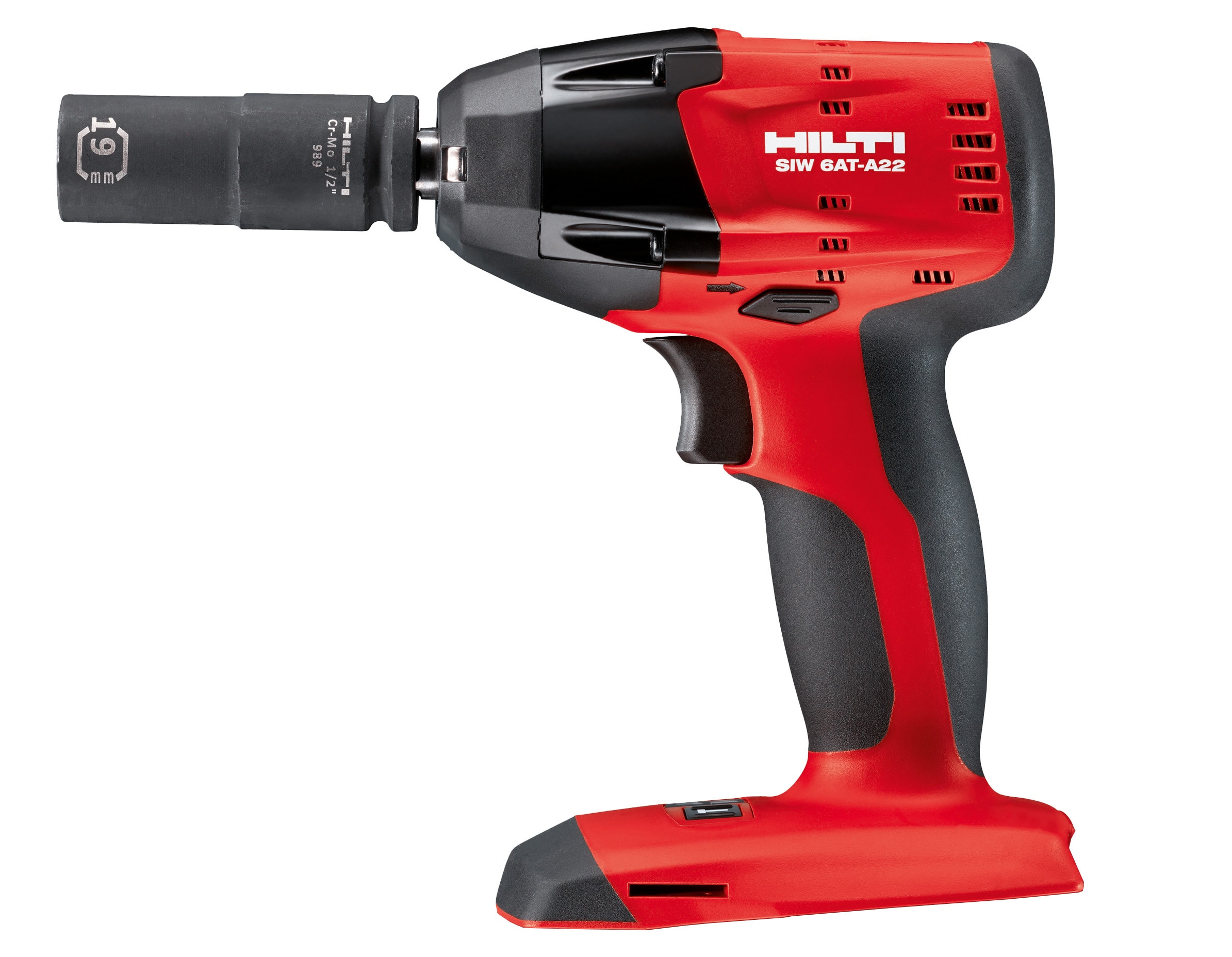

  • Boulonneuse à choc sans fil Hiti SIW 6AT-A22
    Notre nouvelle boulonneuse à choc sans fil est équipée d'une électronique intelligente et d'un mécanisme de percussion particulièrement robuste. En outre, nous avons aminci l'avant pour faciliter le travail dans les espaces exigus.

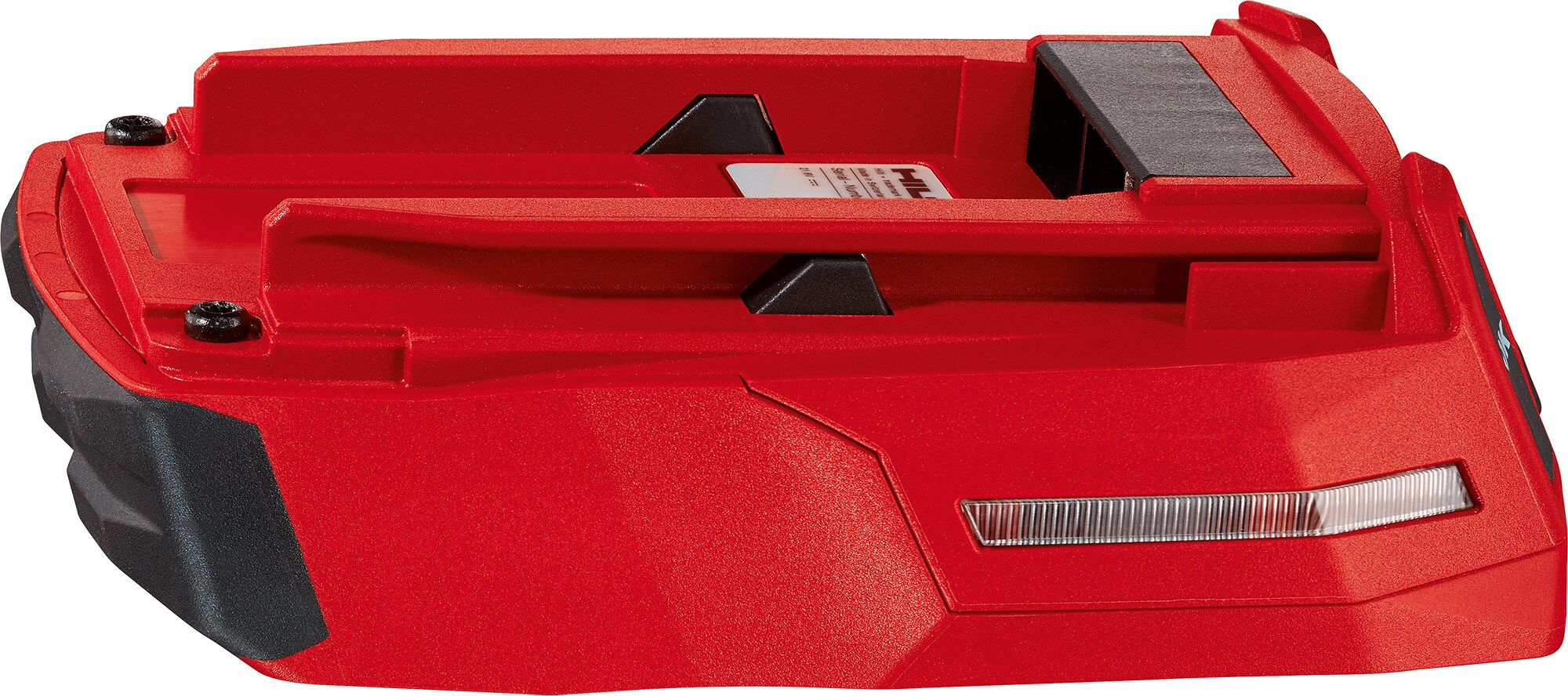

  • Le module d'adaptation de couple intelligent Hilti SI-AT-A22
    Notre nouveau module compact et ultraléger se glisse simplement entre la boulonneuse à choc et l'accu.
  • Logiciel AT Hilti:
    Transférez les données d'installation du module SI-AT-A22 vers un PC et générez des rapports d'installation détaillés.

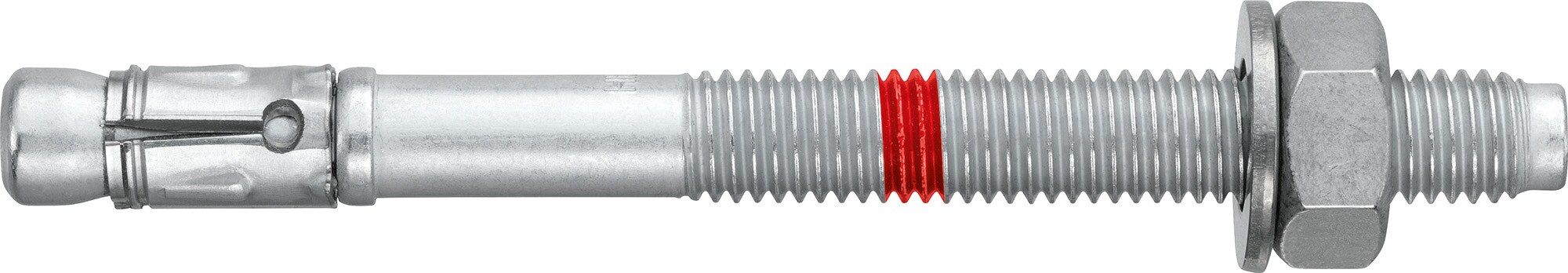

  •  Consommables de types goujons d'ancrage Hilti HST3 et HST2
    Grâce à notre vaste choix de chevilles à expansion, vous fixez de manière efficace et fiable dans du béton fissuré et non fissuré.

Doté de la toute dernière technologie intelligente, le module SI-AT-A22 permet d'appliquer aux chevilles un couple de serrage conforme à l'homologation à l'aide de la boulonneuse à choc SIW 6AT-A22.

Scannez simplement le code-barres sur l'emballage des chevilles, confirmez la saisie, posez les chevilles. C'est terminé! Une fois le travail effectué, vous pouvez connecter le module à votre PC et générer un aperçu des fixations réalisées. Vous pouvez ainsi fournir à votre donneur d'ordre et à la surveillance des travaux la preuve de l'exécution correcte.

Électronique intelligente intégrée

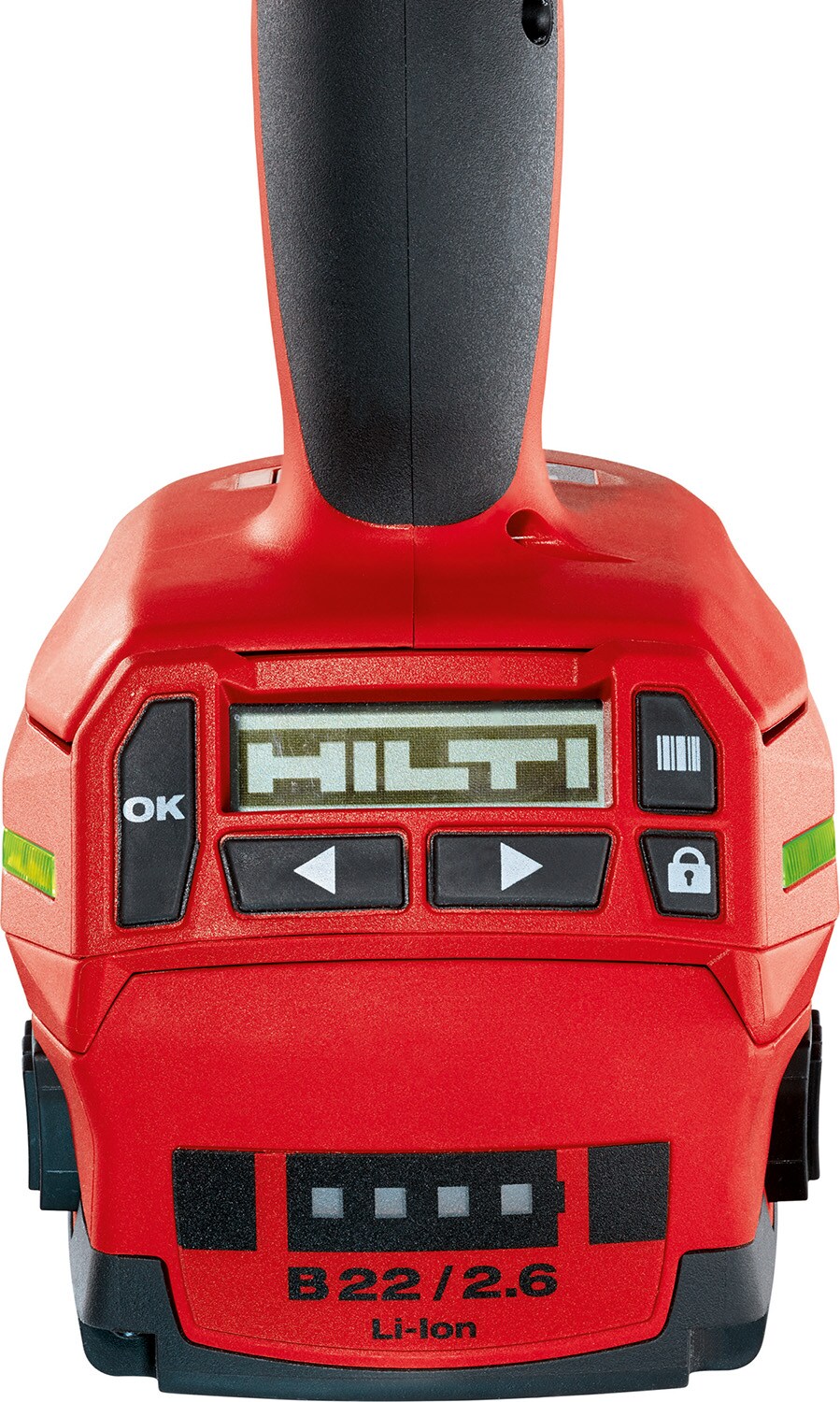

La combinaison des composants SIW 6AT-A22, SI-AT-A22, chevilles métalliques à expansion Hilti HST3 et HST2 est parfaitement comparable à un système de clé dynamométrique intelligent. Pour commencer, le monteur glisse le module SI-AT-A22 (le «cerveau») sur la boulonneuse à choc SIW 6AT-A22 (les «muscles»). À l’aide du scanner du module SI-AT-A22, il peut déterminer le type de cheville qui sera posée.

L'appareil détermine automatiquement le couple de serrage approprié. Pour ce faire, les capteurs de la SIW 6AT-A22 surveille l'angle de rotation par choc de l'écrou de la cheville, ainsi que le nombre de chocs. La boulonneuse à choc s'arrête dès que le cône de la cheville a atteint l'expansion requise. Si la cheville a été posée correctement, le témoin de contrôle s'allume en vert et un signal sonore de confirmation retentit.

Visionner la vidéo

Le trio de chevillage: SafeSet™

Please enter alternative text here (optional)

SafeSet™ est la méthode éprouvée de Hilti pour une pose de chevilles toujours sûre et efficace. Outre son incomparable rapidité, SafeSet™ permet de réduire le temps de travail lié aux nouveaux dimensionnements et le risque d'endommagement de la construction.

Associées à des appareils compatibles avec le système AT, les chevilles métalliques à expansion HST3 et HST2 (disponibles en diamètres M8, M10 et M12) satisfont à tous les critères de la méthode SafeSet™: elles permettent de diminuer le temps de travail et les coûts, tout en réduisant le risque d'erreurs de montage. Et vous aurez en plus la garantie que les chevilles respectent les exigences de l'agrément technique européen (homologation ETA).

En savoir plus sur SafeSet™



Adaptation individuelle

La boulonneuse à choc SIW 6AT-A22 est capable de détecter une cheville métallique à expansion Hilti HST3 ou HST2 qui a été serrée et desserrée, une fonction essentielle pour l'alignement des éléments de construction. Pour resserrer la cheville à fond sans serrage excessif, la SIW 6AT-A22 utilise un algorithme développé sur la base de plus de 10 000 essais effectués par Hilti. Dès que l'opération de serrage s'est terminée avec succès, les témoins de contrôle du module d'adaptation de couple intelligent SI-AT-A22 clignotent en jaune et un signal sonore retentit.
