Firetest Wood

Passiver Brandschutz ist entscheidend

Massivholz und insbesondere Kreuzschichtholz (CLT) wird zunehmend als Baustoff für Hochhäuser eingesetzt, da es eine hohe Tragfähigkeit, hohe Brandbeständigkeit und geringes Gewicht aufweist. Es brennt auch langsam: Im Brandfall brennt es deshalb nie vollständig ab, da die Verkohlung des Holzes als natürliche Brandsperre wirkt. Dies allein reicht jedoch nicht aus, um die Sicherheit der Menschen, die sich im Gebäude befinden, zu gewährleisten.

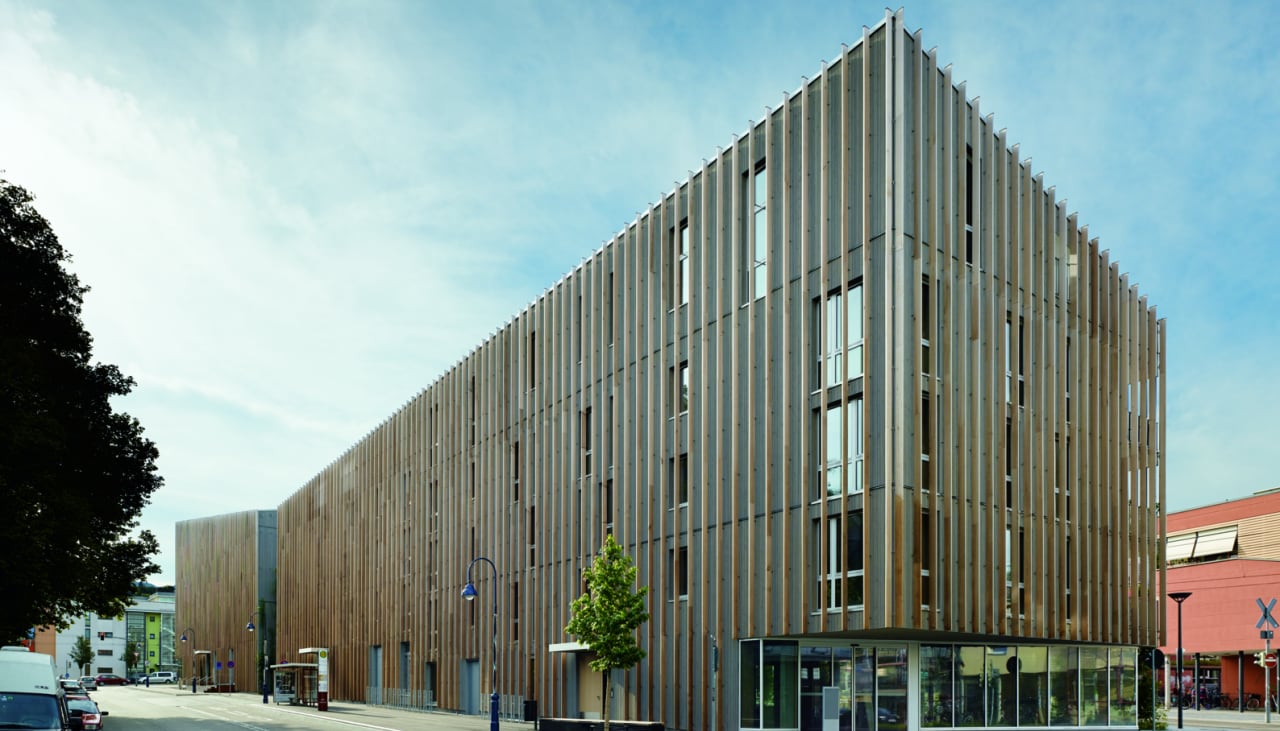

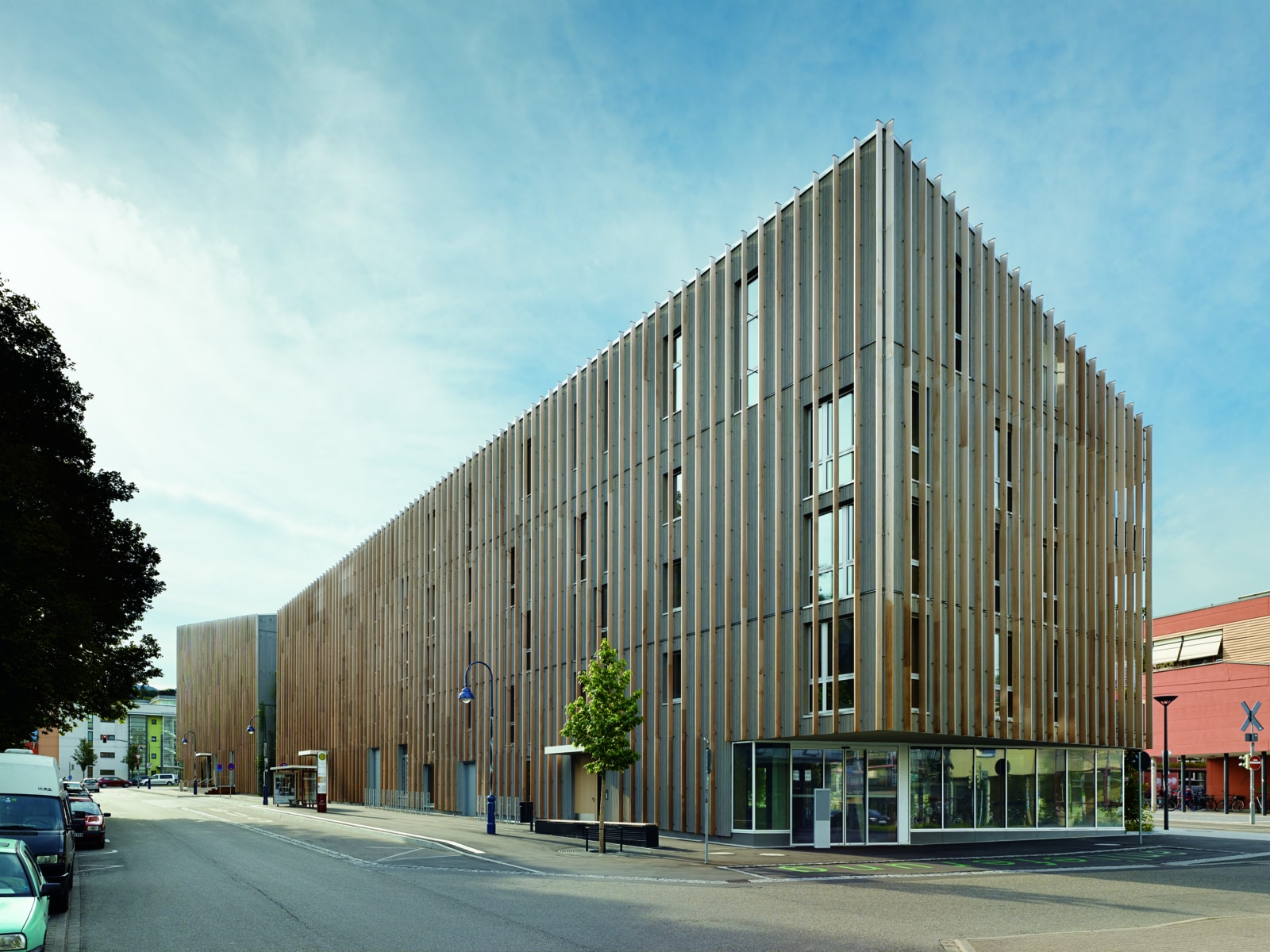

Architekten: Werner Sobek Group GmbH - Fotografie: ©Zooey Braun - Veroeffentlichung nur gegen Honorar, Urhebervermerk und Beleg / permission required for reproduction, mention of copyright, complimentary copy, FUER WERBENUTZUNG RUECKSPRACHE ERFORDERLICH! / PERMISSION REQUIRED FOR ADVERTISING!

Die Bedeutung des passiven Brandschutzes

Der passive Brandschutz ist entscheidend für das Schaffen eines sichereren und code-konformen Gebäudes. Die Abtrennung ist eine allgemeine Sicherheitsanforderung, die für alle Gebäude gilt, abhängig von ihrer Höhe und Nutzungsklasse, aber unabhängig von ihrem Grundmaterial.Das häufigste Problem in einem Brandabschnitt ist, dass die Gebäudetechnik durch einen Trennboden oder eine Trennwand gehen muss. Dies erfordert angemessene passive Brandschutzmaßnahmen zur Abdichtung der Öffnungen.

Bei einem Brand ist ein wichtiger Unterschied zwischen Beton, Trockenbau und Holz die Brennbarkeit von Holz. Massivholz wie CLT verkohlt  mit ca. 0,7 mm pro Minute. Um die durch die Verbrennung des Holzes entstehende Lücke zu schließen und die Ausbreitung von Rauch und Feuer zu verhindern, müssen alle Öffnungen in feuerfesten Wänden und Böden mit intumeszierendem Material verschlossen werden.

3D-Rendering, das einen Vergleich zwischen einer traditionellen Mörtellösung (links) und trockenen Hilti-Brandsteinblöcken in Rot (rechts) durch einen Holzboden zeigt.

Optimierter Bauprozess

Bisher ist die Entwicklung von Brandschutzlösungen aus Holz ein schwieriger Bereich in der Bauordnung. Da es keine zugelassene Lösung für die Brandbekämpfung in Holz gibt, ist Mörtel heute die Standardwahl. Dies reduziert die Produktivität erheblich, da Installation und Aushärtung Zeit in Anspruch nehmen.

Unsere Trockenlösungen können unter Verwendung von vorgefertigten Produkten direkt in Holz eingebaut werden und schließen Mörtel aus. So können Sie bereits vor der Auslieferung aus der Produktionsstätte Brandschutz in vorgefertigte Holzelemente einbauen - und so die Bauzeit auf der Baustelle um bis zu die Hälfte reduzieren. Vergleichen Sie eine herkömmliche Lösung mit Mörtel (links) mit einer trockenen Hilti Brandschutzlösung (rechts).

Innovative Lösungen für anspruchsvolle Anwendungen

Die Installation von Gebäudetechnik kann sehr komplex sein, was die Herausforderung eines Brandes betrifft. Europäische und nationale Prüfinstitute haben Hilti Firestop-Lösungen in CLT und gerahmten Holzbausystemen zertifiziert.

Vorgeformte Brandschutzvorrichtungen eignen sich besonders für Holzkonstruktionen, da sie direkt montiert werden können, das Installationsrisiko reduzieren und die Produktivität steigern.

Zu den Vorteilen gehören:

  • Feuerwiderstandsdauer bis zu 90 Minuten (CLT und Rahmenkonstruktion)
  • Saubere und schnelle Installation
  • Leicht zu inspizieren

Direkte Produktinstallation ohne Schalung

3D rendering of a cross-section of a wooded ceiling showing a CFS-SL Firestop sleeve and a CFS-CC Firestop cable collar around cables (electrical connections)

Elektrische Anwendungen

Lösungen für Elektrokabel und Kabelbündel:

CFS-SL GA GA Brandschutzhülse CFS-CC Brandschutzmanschette
3D-Darstellung eines Querschnitts einer Holzdecke mit CFS-B Firestop-Verbänden und einem CFS-C EL Firestop-Endloskragen um Metall- und Kunststoffrohre (mechanische Anwendungen).

Mechanische Anwendungen

Lösungen für Abwasser-, Frischwasser- und Heizungsleitungen:

CFS-B Brandschutzband CFS-C EL Brandschutz-Endlosmanschette
3D-Darstellung eines Querschnitts einer Holzdecke mit einem CFS-BL P Firestop-Block um Rohre, Kabel und eine Kabelrinne (gemischte Durchführungen)

Gemischte Durchführungen

Lösungen für große Öffnungen (Rohre, Kabel und Kabeltrassen):

CFS-BLP Brandschutzstein

Ihr Brandschutzpartner

Firetest Wood

Zulassungen für Ihre Anwendungen

Basierend auf anspruchsvollen Brandtests sind unsere Produkte für eine breite Palette von Brandschutzanwendungen in Holz zugelassen.

Europäische und nationale Zulassungen unserer Firestop-Lösungen von unabhängigen Prüfinstituten, kombiniert mit unseren ingenieurwissenschaftlichen Bewertungen, erleichtern die Planung und den Bauablauf.

Logos für ETA und CE Zulassungen, sowie das Hilti Clean-Tec logo

Effiziente und platzsparende Planung

Der Einsatz einer konformen Produktpalette und eines konformen Systems erhöht die Effizienz im Planungsprozess deutlich. Die Lösungen wurden mit einem Mindestabstand zwischen den Durchführungen getestet, der mehr Nutzfläche ermöglicht.

Eine umfangreiche Bibliothek an technischen Zeichnungen mit allen wichtigen Details, die normalerweise in den Genehmigungstexten vergraben sind, unterstützt einen schnellen Entwurfsprozess.A rich library of technical drawings, containing all the key details that usually get buried in the approval texts, supports a quick design process.

Close up rear view of a mature student using computer in the computer room

Hilfreiche technische Beurteilungen

Holz ist kein standardisiertes Basismaterial wie Beton. Dies macht jede Anwendung anders.

Obwohl unsere Zulassungen ein breites Anwendungsspektrum abdecken, kann es projektspezifische Anforderungen geben, die nicht durch internationale Richtlinien genehmigt sind. In diesem Fall helfen unsere Experten, indem sie technische Beurteilungen für projektbezogene Lösungen für die anspruchsvollsten Feuerwehranwendungen erstellen.

Firetest Wood

Tests mit branchenführenden Herstellern

Wir arbeiten eng mit internationalen Holzherstellern zusammen, um ihre einzigartigen Wand- und Bodenaufbauten mit Brandtests zu versehen.

Unsere maßgeschneiderten Tests unterstützen ihre Kunden, indem sie ein Firestop-System für nahezu jede gewünschte Penetration anbieten.

Ein Hilti-Ingenieur und Account-Manager, der einen Kunden vor Ort unterstützt und berät.

Unterstützung und Beratung vor Ort

Während der Bauphase, entweder in der Produktionsstätte oder auf der Baustelle, beraten Sie unsere erfahrenen Ingenieure bei der Installation und helfen Ihnen bei allen Herausforderungen.

Wir helfen Ihnen, unnötige Projektverzögerungen zu vermeiden und die richtige Lösung zu wählen.



Ich freue mich sehr, dass wir mit Hilti in Zukunft unter voller Berücksichtigung aller Projektanforderungen arbeiten können.

Dr. Dirk Kruse
Branschutzingenieur
DK Brandschutzingenieure GmbH
Deutschland

Projektreferenzen

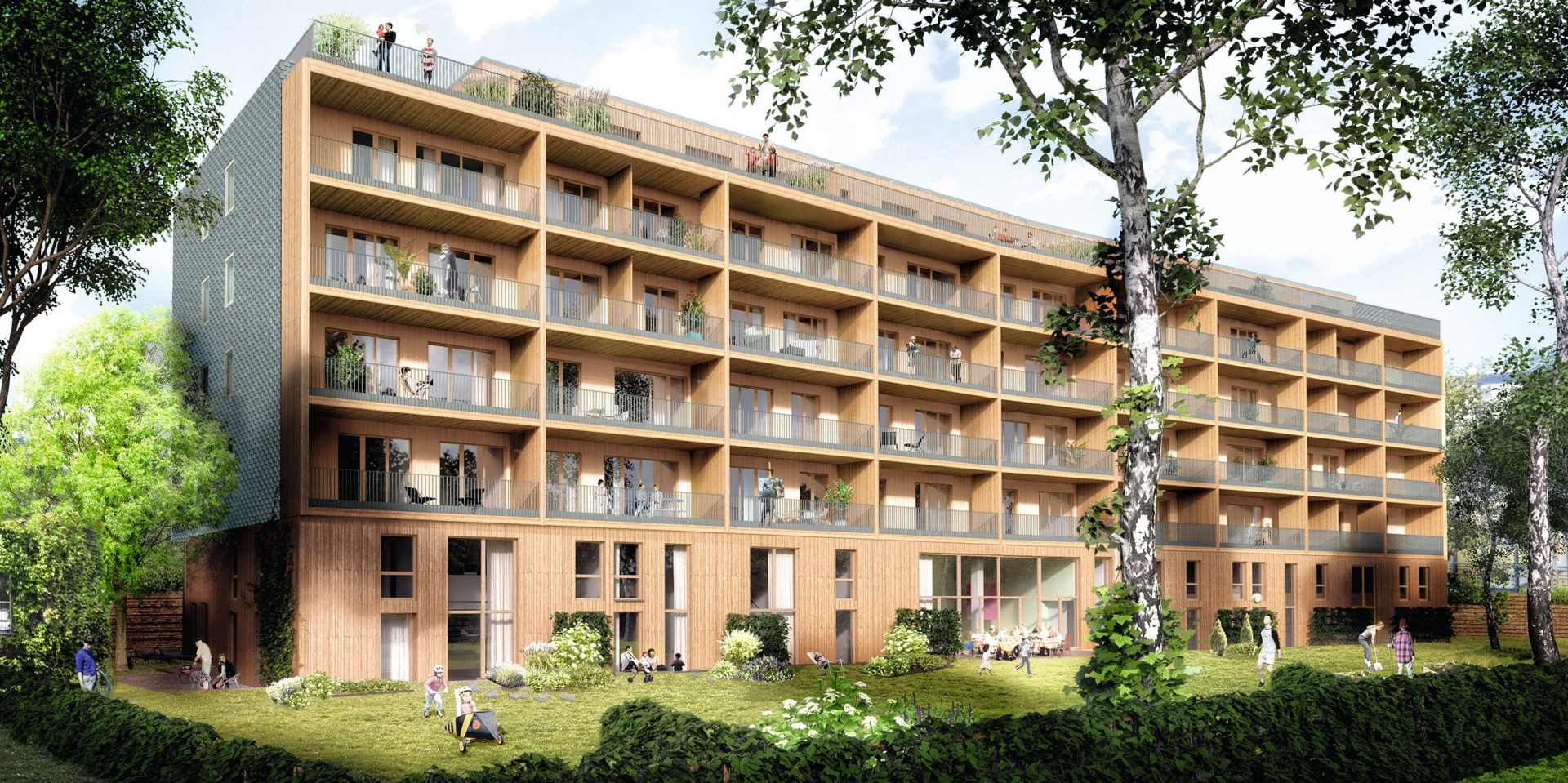

Architekten Eindruck des Walden 48 Holzbauwerkes in Berlin, Deutschland

WALDEN 48: EIN MEHRSTÖCKIGES HOLZGEBÄUDE IN BERLIN, DEUTSCHLAND

Die Herausforderung bestand darin, die hohen Sicherheitsstandards beim Brand in Holz zu erfüllen. Jede Rohr- und Kabeldurchführung in den brandgefährdeten CLT-Wänden musste mit Brandschutzprodukten abgedichtet werden, die für 90 Minuten ausgelegt waren. Die von unseren Experten angebotene Lösung war ein kundenspezifischer Vorschlag mit einem technischen Urteil. Unsere Brandschutzblöcke CFS-BL P wurden speziell für die Abdichtung der großen Öffnungen mit gemischten Durchdringungen entwickelt. (Architektur: ARGE Scharabi | Raupach, Berlin, www.scharabi.de Rendering: © Render-Manufaktur, Berlin)

Erfahren Sie mehr über Walden 48

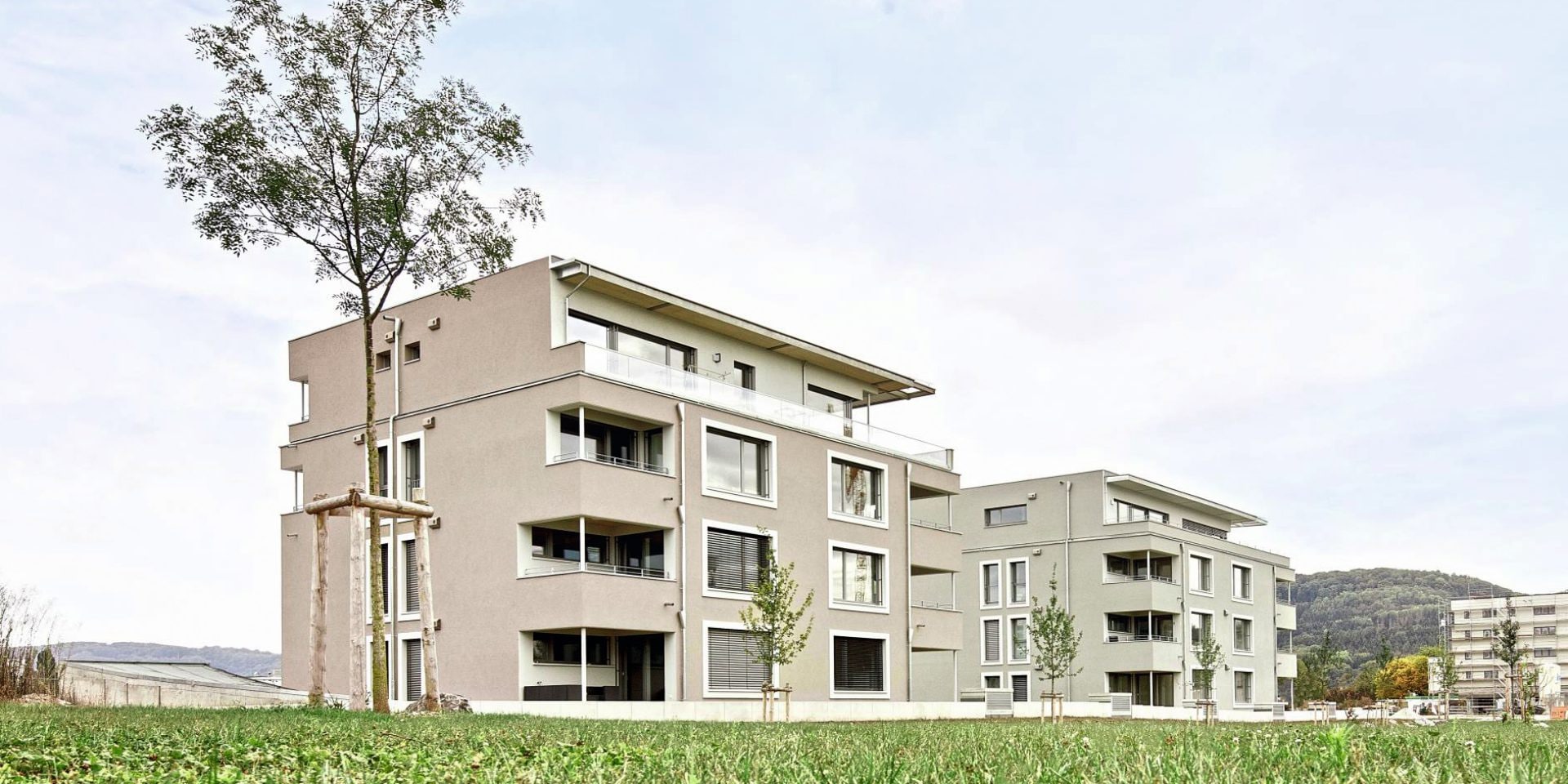

Architekten Eindruck Riedpark ein vierstöckiges Mehrfamilienhaus in Lauchringen, Deutschland

Riedpark: ein viergeschossiges Mehrfamilienhaus in Lauchringen, Deutschland

Die 90-minütigen Brandschutzanforderungen eines Gebäudes ohne Gipskartondämmung mussten erfüllt werden. Die nicht standardmäßige Konfiguration der mechanischen Durchdringungen machte die Entwicklung der richtigen Brandschutzlösung noch schwieriger. Unsere Lösung war ein gemeinsamer Brandtest mit dem Hersteller Lignotrend. Alle mechanischen und elektrischen Durchführungen wurden auf dem Boden geprüft. Für die mechanischen Anwendungen wurde unser Endloskragen CFS-C EL verwendet. Für die Abdichtung der großen Kabeldurchführungsöffnungen wurden unsere Brandschutzblöcke CFS-BL P ausgewählt. (Bild: Lignotrend / Foto&Design, Waldshut-Tiengen) (Picture: Lignotrend / Foto&Design, Waldshut-Tiengen)

Erfahren Sie mehr über den Riedpark
