Mettre en place et fixer les coffrages en toute sécurité

Mise en place de coffrages et d'éléments préfabriqués, et fixation dans tous les matériaux support

Lors de la construction de coffrages, il est essentiel de les mettre en place et de les fixer en toute sécurité. Le type de fixation approprié peut varier en fonction de la hauteur du coffrage, de la zone au vent et de la distance entre les étais tirant-poussant. Avant de mettre en place le coffrage, il faut bien vérifier les charges qui seront appliquées afin de choisir les solutions de fixation les plus adaptées. Hilti propose des vis d'ancrage pour cadres pour différentes conditions, permettant une installation rapide et sûre.

Avant la mise en place du coffrage, il convient d'appliquer de l'huile de décoffrage sur le coffrage à l'aide du pulvérisateur d'huile de décoffrage LS 15-22. L'huile de décoffrage facilite le retrait ultérieur du coffrage. Le LS 15-22 génère par une pression constante un jet plat fin et régulier, ce qui permet de recouvrir le coffrage d'une fine couche d'huile uniforme. Cela permet de réduire la consommation d'huile de décoffrage tout en offrant un mouillage complet et uniforme. Le pulvérisateur d'huile de décoffrage sans fil est compatible avec les autres appareils sans fil de votre flotte grâce aux batteries Nuron.

En outre, il est essentiel de vérifier précisément quelles sont les charges qui apparaissent et quels sont les moyens de fixation qui permettent de les supporter. Nos données techniques peuvent être téléchargées dans la fiche du produit concerné. Nous nous ferons un plaisir de vous aider à choisir le système de fixation adéquat.

Téléchargement

Utiliser la bonne fixation

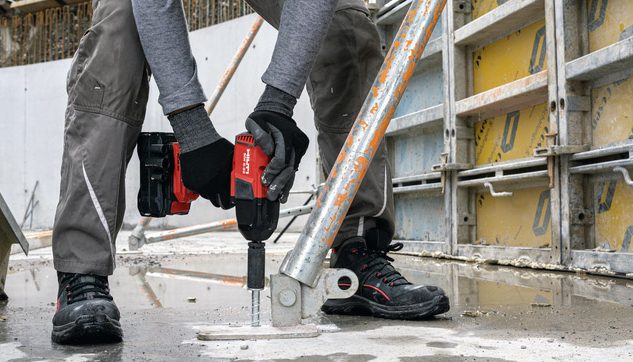

Ancrage d'un étai tirant-poussant avec HUS4-H

La fixation des étais tirant-poussant se doit d'être rapide et peu coûteuse. Dans le même temps, les charges des coffrages ou éléments préfabriqués hauts, ainsi que la pression du béton ou du vent, sont énormes. De plus, le matériau support dans lequel il faut répartir ces charges peut constituer un défi : éléments préfabriqués durs, béton frais coulé en place ou plafonds en béton à noyau creux.

Avec ses vis d'ancrage, Hilti vous offre des solutions sûres et rentables pour toutes les applications et vous aide à faire le bon choix sur votre chantier, tout en vous garantissant une installation rapide et sécurisée :

Homologuées : y compris dans le béton frais.

Charges élevées : vis d'ancrage HUS4-H, 8 à 16 mm de diamètre, cheville pour charges lourdes HSL4 spécialement conçue pour les plafonds en béton à noyau creux jusqu'à M24.

Sûres : les vis d'ancrage HUS4-H ne requièrent aucun couple de serrage, les chevilles HSL4 avec écrou de cisaillement assurent une installation correcte.

Installation rapide : les vis d'ancrage HUS4-H ne nécessitent aucun nettoyage de trous forés, leur nouvelle conception garantit une pose encore plus rapide et plus fiable.

Ajustables : après la pose, vous pouvez adapter la profondeur d'ancrage des vis d'ancrage HUS4-H.

Réutilisables : homologation DiBt pour une réutilisation dans le béton frais – réduit les frais de matériel. Grâce aux gabarits de vérification associés, déterminez avec simplicité et fiabilité si vous pouvez réutiliser la vis à béton.

Lors de la pose de vis dans le béton, il y a de nombreux facteurs à prendre en compte, tels que la rigidité du béton, la mèche et le nettoyage des trous forés.

Avec la HUS4-H, nous lançons une toute nouvelle génération de produits qui associent les propriétés de notre HUS3 à une capacité de pose inégalé. Parallèlement, nous complétons notre gamme en y ajoutant deux nouveaux diamètres, des longueurs supplémentaires et une géométrie de tête totalement nouvelle avec filetage.

La nouvelle gamme de vis à béton : HUS4-H

Réutilisation possible pour les fixations temporaires dans le béton (coffrages, étais tirant-poussant) ou les plaques de base non porteuses
Contrôle simple de la possibilité de réutilisation grâce au gabarit de vérification

Voir le produit

Comme alternative pour les charges élevées, nous recommandons l'ancrage pour charges lourdes HSL4

Cheville à expansion pour charges lourdes dans la classe de puissance Ultimate, avec homologations pour les applications à haut niveau de sécurité dans le béton
Écrou spécial de sécurité pour appliquer le bon couple sans clé dynamométrique

Voir le produit

Réutilisation possible des vis d'ancrage

Les vis à béton de Hilti sont homologuées pour un usage multiple. Vous pouvez donc rechercher le système de chevilles approprié pour vos applications en fonction de vos exigences en matière de charges.

Pour vérifier si une vis d'ancrage Hilti peut encore servir après plusieurs utilisations, utilisez notre solution simple et fiable : déterminez l'usure à l'aide d'un gabarit de vérification. C'est rapide et facile.

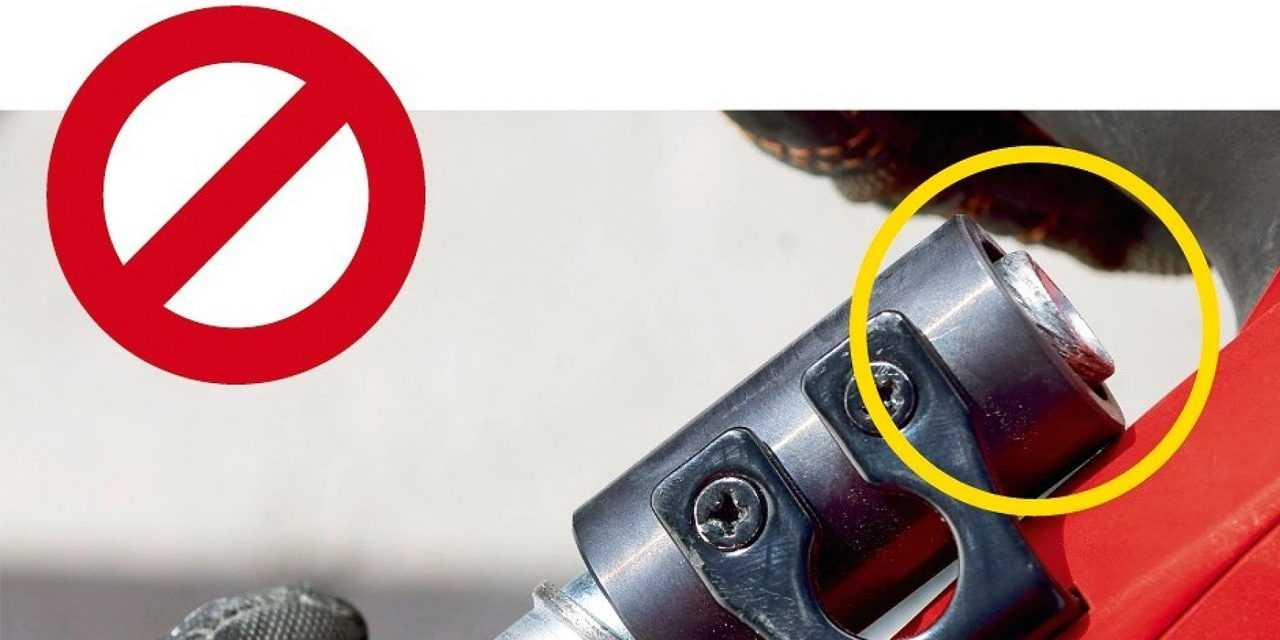

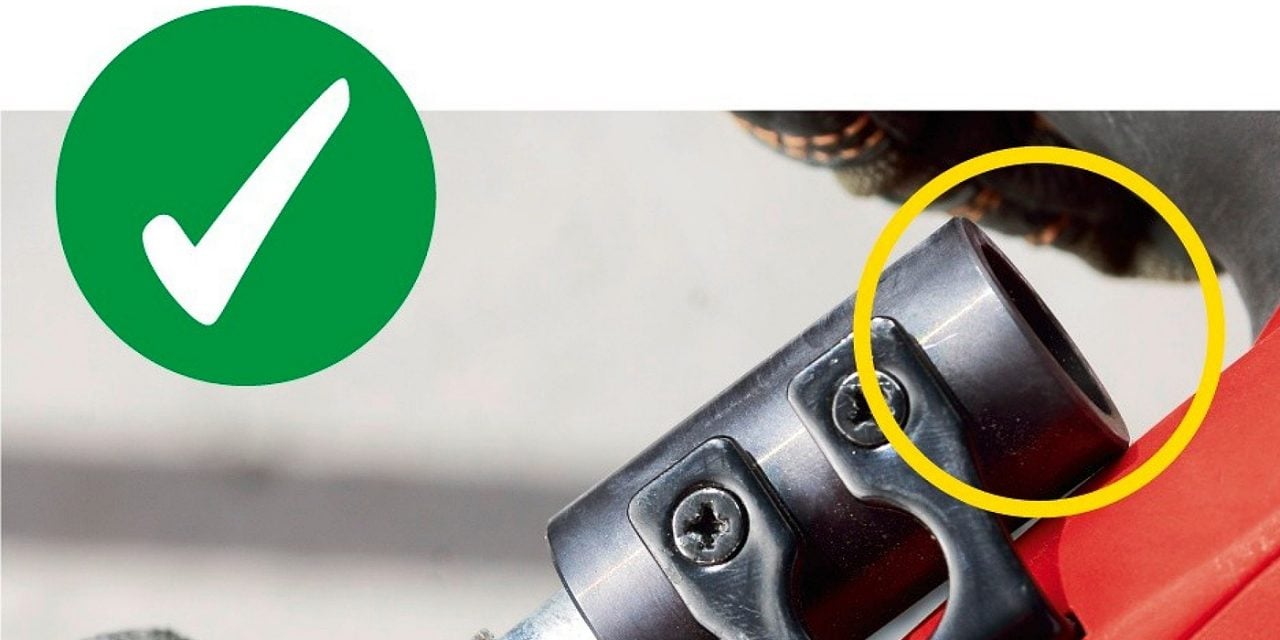

Pour le contrôle d'usure, enfoncez la pointe de la vis d'ancrage dans le gabarit de vérification de Hilti. Si elle ne ressort pas à l'autre extrémité, vous pouvez réutiliser la vis en toute sécurité. En revanche, si l'usure est telle que la pointe de la vis ressort, vous ne devez plus la réutiliser. En effet, conformément à l'homologation, il sera dans ce cas impossible de garantir que la cheville à visser peut supporter la charge.

Les gabarits de vérification D=8-10-14 mm ou HUS 12-16 mm peuvent être fixés sur la visseuse, le monteur l'a ainsi à portée de main au cas où un test d'usure s'avère nécessaire.

Innovations dans le domaine de la mise en place de coffrages

Fixer une butée de coffrage

Une fois les mesures effectuées sur le chantier, il faut positionner les coffrages avec précision. Nos butées de coffrage X-FS de Hilti garantissent rapidité et précision absolue pour vous faire gagner du temps dans vos travaux.

Voir la butée de coffrage X-FS

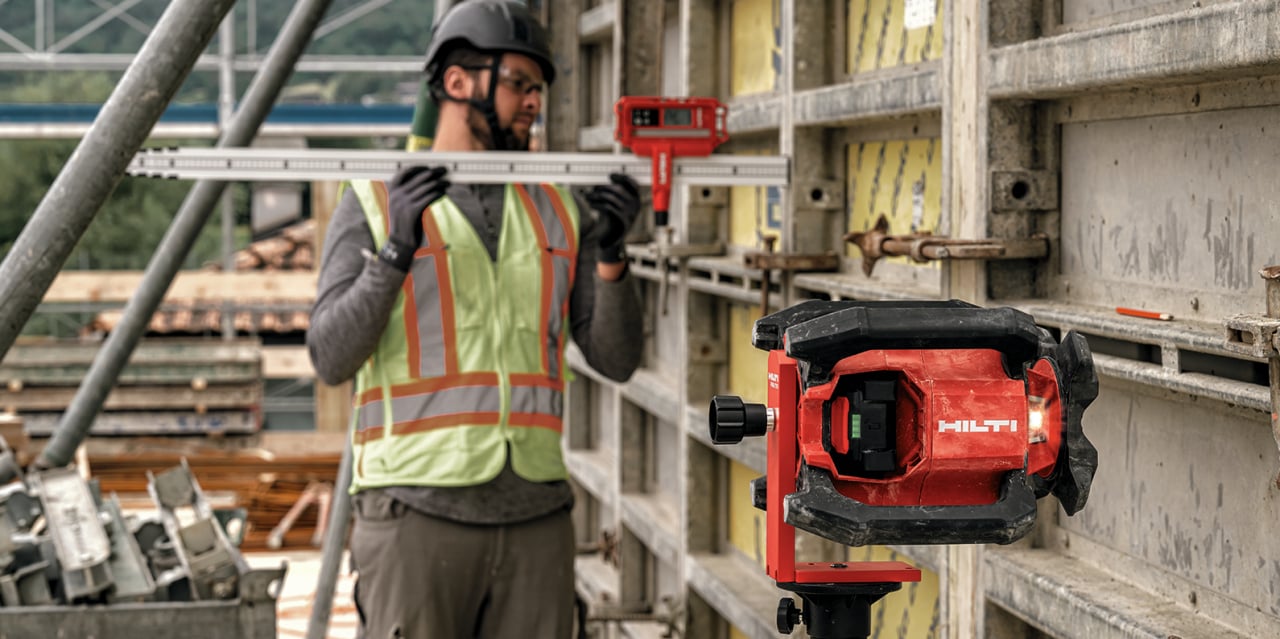

Aligner un coffrage avec le laser rotatif PR PR 40-22

Alignement du coffrage avec le laser rotatif

Laser rotatif robuste et facile à utiliser : pour reporter les hauteurs sur de grandes distances et mesurer l'alignement vertical ou la pente.

Voir le laser rotatif PR 40-22

Fixer des planches de coffrage avec les clous X-CT MX

Fixation des planches de coffrage

L'application en une étape avec les clous en chargeur vous fait gagner du temps. Grâce à la petite tête, vous pouvez retirer et réutiliser facilement les planches de bois sans les endommager. Les amorces de rupture prédéfinies sur le clou garantissent un retrait ultérieur contrôlé.

Voir le clou de coffrage X-CT MX

Travailler au-dessus de la tête avec le DX 6

Comment gagner jusqu'à une minute par fixation

Le cloueur universel DX 6 dans différentes configurations combiné aux clous haute performance de Hilti spécialement conçus pour divers supports de base convient pour de nombreuses applications.

Voir la kit de cloueur à poudre DX 6
